ZWO ASI1600MM专业版天文相机结构设计

在业余天文观测与专业深空摄影领域，制冷型天文相机是核心成像终端，这款ZWO ASI1600MM专业版的结构设计，完全围绕天文拍摄的实际工况展开。首先从安装边界来看，该相机采用标准天文设备接口规范，前端法兰可直接匹配主流天文望远镜的调焦座接口，后端预留了导星相机、滤镜轮的叠加安装位，整体圆柱型壳体的外径控制在常规天文配件的兼容尺寸范围内，不会出现与调焦座、滤镜轮干涉的问题，安装时仅需通过接口螺纹锁紧即可完成光轴对准，无需额外调整转接件的同轴度。

从功能特性的结构实现来看，壳体侧面的密集散热鳍片是核心设计点，深空拍摄通常需要单张曝光数分钟甚至数十分钟，CMOS传感器长时间工作会产生热噪，这款相机的壳体采用高导热铝合金材质，鳍片的排布方向沿圆周径向分布，既可以通过自然对流带走制冷模块导出的热量，也能适配小型外置散热风扇的加装需求，鳍片的厚度与间距经过优化，在保证壳体结构强度的同时最大化散热面积，避免长时间曝光下传感器温度波动影响成像质量。前端的黑色接口座采用低形变工程塑料与金属嵌件结合的结构，既保证了与望远镜接口连接的耐磨性，也能减少金属接触面的温差结露问题，接口座上的固定螺丝采用对称排布，锁紧时受力均匀，不会压损前端的光学窗口玻璃。

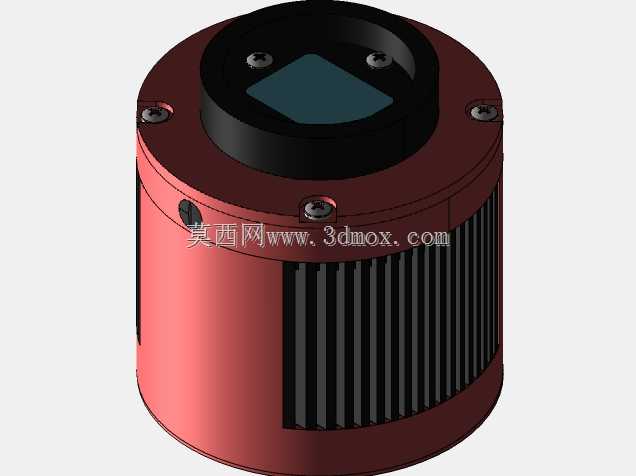

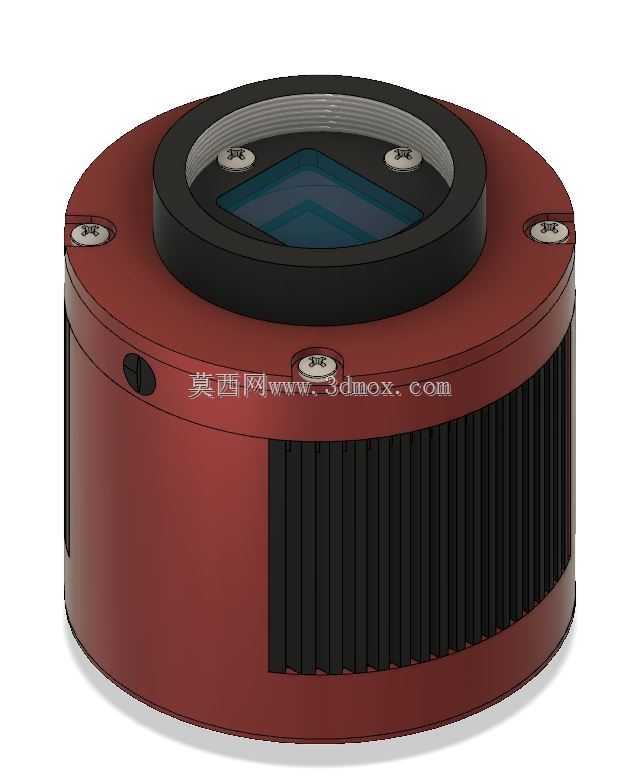

设计思路上，这款模型还原了相机的外部装配结构，省略了内部电路板细节，对于天文爱好者自制配件、结构工程师设计配套导星支架、滤镜轮转接件来说，外部尺寸的还原度完全满足设计需求。实际应用场景中，这类相机除了搭配望远镜进行深空天体拍摄，也可用于实验室光学成像、近红外目标监测等场景，其壳体的密封结构设计可以阻挡野外观测时的露水、沙尘侵入，侧面的小型开孔预留了制冷模块的供电与数据走线空间，线缆接口处做了下沉式设计，避免线缆弯折后突出壳体影响周边配件安装。

从结构细节来看，壳体上的固定螺丝采用内六角规格，符合精密光学设备的装配习惯，既可以保证足够的锁紧力，也不会因为螺丝头突出影响设备叠装。前端光学窗口的沉台设计预留了密封胶圈的安装槽，装配后可以实现IP54级别的防护能力，适配野外夜间高湿度的观测环境。整体圆柱型的外形没有突出的棱角，在观测设备调整角度时不会刮蹭到赤道仪的线缆或者其他配件，壳体表面的阳极氧化处理层既可以提升金属表面的耐腐蚀性，也能减少杂光反射，避免壳体反射的杂光进入望远镜光路影响成像对比度。
