电机驱动用集成功率混合集成电路结构

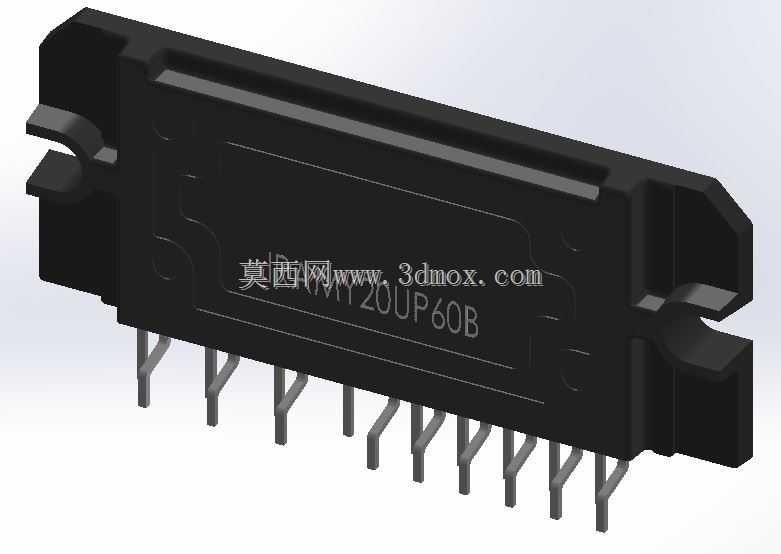

　　在中小功率电机驱动的硬件设计环节，这类集成功率混合集成电路是驱动链路里的核心功率载体，常见于低压直流伺服、小型步进驱动、家电变频控制、工业小功率传动单元的板卡设计中，承担着功率逆变、信号放大、过流保护触发的核心作用，替代传统分立式功率管搭建的驱动电路，能大幅缩减驱动板的布板面积，降低走线寄生参数带来的开关损耗与干扰问题。从结构设计来看，该器件采用单列直插式带安装耳的封装形式，引脚采用等间距直插排布，适配常规2.54mm间距的PCB焊盘设计，封装本体两侧延伸出带固定孔的安装凸耳，可通过螺丝直接锁附在散热铝基或设备壳体上，无需额外设计复杂的压装固定结构，安装边界清晰，在板卡布局时只需预留出本体两侧各3mm的安装操作空间，

　　以及引脚下方对应的焊盘区域，同时要注意封装本体背部与散热面的贴合公差，设计时需预留0.1-0.2mm的导热硅脂填充间隙，保证散热接触面积达标。器件本体采用黑色环氧塑封材质，表面做哑光处理，可清晰印刷型号标识与参数标注，引脚采用镀锡铜质插针，具备足够的机械强度，在波峰焊或手工焊接过程中不易出现引脚弯折、虚焊的问题，12个引脚沿本体单侧等距排布，分别对应电源输入、功率输出、信号控制、故障反馈等不同功能回路，设计封装库时需要严格对应引脚的排布顺序与伸出长度，避免出现引脚定义错位导致的电路烧毁问题。这类功率混合集成电路在设计时将功率开关管、驱动触发电路、过流检测回路全部集成在塑封本体内部，相比分立式方案，省去了外围驱动电阻、

　　保护二极管的布板空间，同时内部走线的寄生电感远小于板级走线，能有效降低功率管开关过程中的电压尖峰，提升驱动电路的可靠性，在实际选型应用时，需要根据驱动电机的额定电流、峰值堵转电流匹配对应电流等级的型号，同时结合开关频率核算器件的散热需求，确保长时间运行时结温处于器件允许的工作区间内。在三维建模过程中，需要准确还原封装本体的倒角弧度、安装耳的固定孔位置与孔径、引脚的截面尺寸与伸出长度，同时还原本体表面的标识印刷区域的凹凸细节，保证模型导入板级装配时，能准确检查与周边电容、接线端子、散热结构的干涉情况，避免实际生产时出现元件与结构件碰撞、安装空间不足的问题，尤其是安装凸耳的位置，要准确对应固定孔的中心距，保证装配时螺丝能顺利穿过固定孔锁附在安装位上，不会出现孔位偏差导致的装配应力问题。
