PLA材质GPS防护箱带旗杆安装座结构

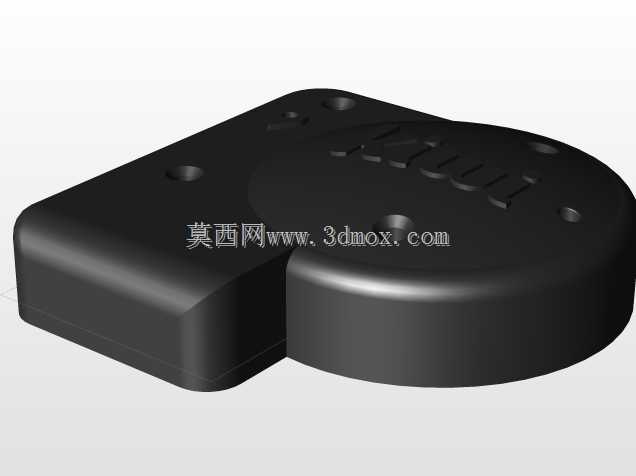

在户外移动测绘、小型无人载具挂载、便携定位站点布设这类场景里，定位模块的防护与标识挂载往往是容易被忽略的细节——裸露的GPS接收板容易被剐蹭、溅水或是落尘损伤，而作业时的标识旗杆如果没有固定基座，很容易在移动过程中晃动脱落甚至遮挡信号接收面，这个一体化结构就是针对这类实际痛点做的整合设计。整个构件采用PLA材质加工，核心考量是这类高分子材料对GPS频段的射频信号几乎无屏蔽衰减，不会干扰定位模块的搜星灵敏度，同时适配3D打印快速成型的加工方式，不需要开模就能快速制作适配不同尺寸GPS模块的定制版本，小批量作业场景下的迭代成本极低。结构主体分为两个功能区，一侧是带内凹安装腔的GPS防护箱区域，腔体边缘做了圆角过渡，既避免打印过程中出现应力集中导致的翘边，也能在安装时减少对模块电路板的剐蹭，腔体内预留了2mm的安装间隙，可填充薄泡棉作为缓冲，抵消移动过程中的振动冲击；腔体上盖做了半圆弧收边，表面预留的沉头孔用于固定上盖，沉孔深度刚好匹配M2规格的平头螺丝，安装后螺丝端面不会突出结构表面，避免勾挂外部线缆或是植被。另一侧延伸出的旗杆安装位做了加厚处理，和箱体衔接位置做了大圆角过渡加强，避免旗杆受侧向力时在衔接处发生断裂，安装孔做了直通孔设计，可适配直径3-5mm的碳纤维或塑料旗杆，孔壁预留0.1mm的过盈量，插入后不需要额外打胶就能获得足够的固定力，同时方便后期更换损坏的旗杆。整个结构的安装边界做了扁平化处理，底部是完整的平面，可通过双面胶、扎带或是小规格自攻螺丝固定在载具顶面或是便携支架上，整体外轮廓没有突出的尖锐棱角，在穿越灌木丛或是狭小空间作业时不会产生勾挂；结构壁厚统一设置为2mm，在保证3D打印成型强度的同时尽可能控制整体重量，不会给小型载具带来额外的负载负担，同时壁厚均匀的设计也能避免打印过程中出现填充不均、局部塌陷的问题，不需要额外做支撑结构就能完成打印，进一步降低加工的时间与材料成本。实际使用时，GPS模块放置在防护腔内，上盖固定后可实现基础的防泼溅、防落尘防护，不会因为户外的零星降雨或是扬尘影响模块正常工作，侧置的旗杆可挂载标识旗或是作业标识，在多人协同作业时能快速定位设备位置，同时旗杆位置偏离GPS接收天线的正上方区域，完全不会遮挡信号接收角度，兼顾了防护、挂载两个核心需求，没有多余的冗余结构。
