剖面结构展示式稳压器三维设计作品

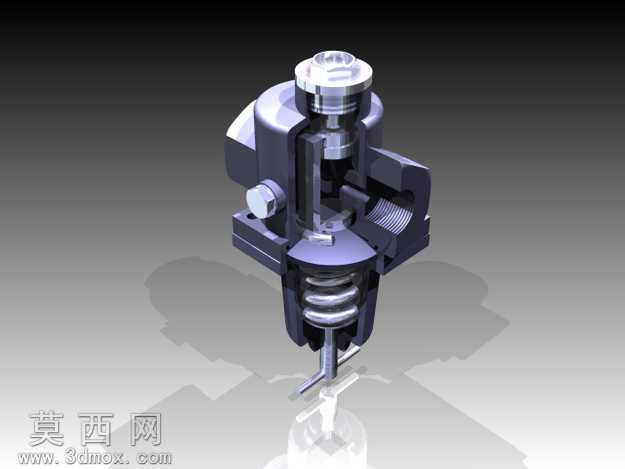

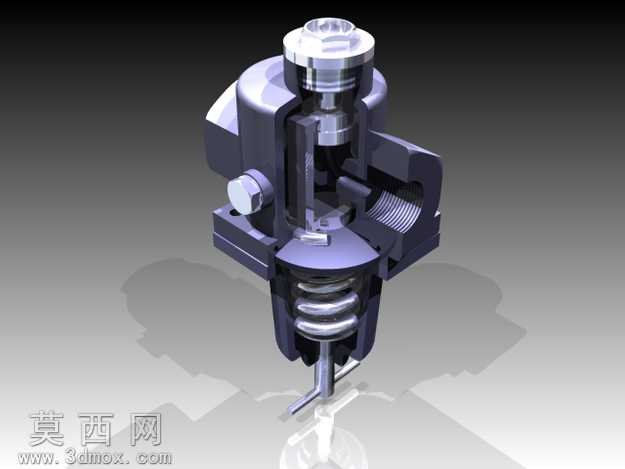

本稳压器三维模型采用Autodesk Inventor进行全参数化建模，建模过程中严格遵循机械零部件的设计规范，对每一处结构细节都进行了精准还原。模型采用剖面展示形式，将内部的阀芯组件、弹簧调节机构、密封结构、流体通道等核心部件完整呈现，无需拆解即可清晰观察内部的装配关系与运作逻辑。建模阶段首先搭建整体的外部壳体框架，对侧部的螺纹连接端口、顶部的调节端盖、底部的引出接口分别进行独立草绘，通过拉伸、旋转、扫掠等基础特征完成主体轮廓构建，再对边角处的工艺倒角、安装定位凸台、密封槽等细节特征逐一细化，保证外部结构的尺寸精度与实际加工要求一致。内部结构建模时，针对调压弹簧进行了螺旋扫掠特征构建，精准还原弹簧的节距、丝径与有效圈数，保证弹簧的压缩行程与调压范围匹配；阀芯部件采用多实体建模方式，分别构建阀芯密封面、导向杆、限位结构后进行布尔合并，确保阀芯与阀座的配合面贴合度符合密封要求；调节螺杆与顶部端盖的螺纹配合采用真实螺纹特征建模，还原螺纹的旋合行程与调节精度。材质与渲染阶段，针对不同部件赋予对应材质：外部金属壳体采用哑光铸钢材质，调整金属粗糙度与反射参数，还原铸件的哑光金属质感；内部弹簧采用抛光弹簧钢材质，添加细微的金属拉丝纹理提升真实感；密封件采用黑色丁腈橡胶材质，调整漫反射参数突出橡胶的哑光质感；金属调节旋钮采用亮面镀铬材质，增强高光反射效果突出加工精度。渲染时采用三点布光方式，主光源从斜上方打亮模型主体，补光弱化阴影区域的死黑，轮廓光勾勒模型边缘提升立体感，背景采用渐变灰色背景突出模型本身，同时添加柔和的地面阴影增强空间真实感。设计思路上，采用剖面展示的形式核心是为了直观呈现稳压器的压力调节原理：当输入端压力变化时，内部阀芯受流体压力与弹簧弹力的平衡作用产生位移，改变通流截面的大小从而实现输出压力的稳定，模型中各部件的装配间隙、活动行程都按照实际工作状态进行设置，可直接用于结构原理演示、装配教学以及后续的工程图导出、有限元分析等工作，模型同时导出了STEP、IGES、STL等通用格式，可适配多款三维软件进行后续编辑与使用。
