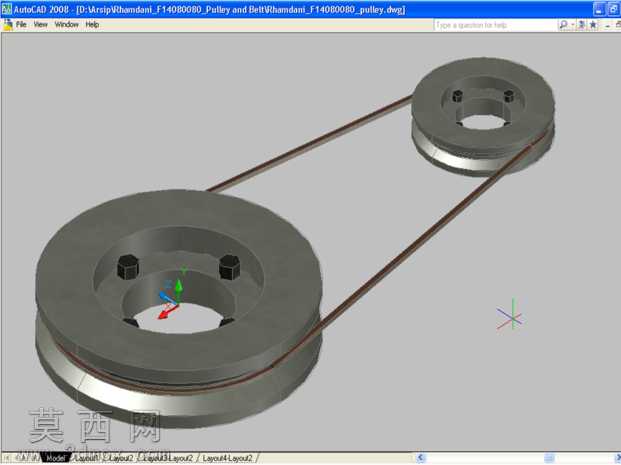

变速箱用双滑轮皮带传动组件三维设计

本作品为应用于机器变速箱系统的双滑轮皮带传动组件三维模型，建模过程依托三维CAD软件完成，整体遵循机械传动设计的标准规范开展。建模阶段首先确定两个带轮的中心距参数，结合传动比要求匹配大小带轮的基准直径，先绘制带轮的截面旋转草图，通过旋转凸台命令生成带轮的基体结构，针对带轮轮槽部分，严格按照V型皮带的楔角参数绘制轮槽截面轮廓，通过切除拉伸命令完成轮槽的加工特征构建，同时在带轮轮毂位置添加安装用的螺栓孔与轴孔特征，孔位采用圆周阵列方式均匀排布，保证安装受力的均匀性。皮带部分采用扫描特征完成建模，首先绘制连接两个带轮轮槽的闭合传动路径草图，再绘制皮带的矩形截面轮廓，沿路径扫描生成闭合的环形皮带实体，建模过程中调整皮带与轮槽的配合间隙，保证两者装配后不存在干涉问题。材质渲染阶段，为带轮部件赋予灰铸铁材质效果，还原金属铸件的哑光磨砂质感，对带轮的金属切削加工面添加金属光泽效果，区分毛坯面与机加工面的视觉差异；为皮带赋予黑色橡胶材质，添加细微的橡胶纹理质感，还原工业传动皮带的真实外观。结构设计上，两个带轮分别对应变速箱的动力输入与输出端，皮带张紧在两轮的轮槽内，依靠摩擦力实现动力的传递，带轮轮毂处的紧固螺栓孔用于将带轮固定在传动轴上，避免传动过程中带轮与轴发生相对转动，轮槽的尺寸设计与皮带截面完全匹配，保证传动过程中皮带不会发生滑脱，提升传动的稳定性。设计思路围绕变速箱传动的实际工况展开，在满足传动比要求的前提下，优化带轮的整体尺寸，控制组件的整体占用空间，同时保证带轮的结构强度，能够承受传动过程中的扭矩载荷，模型整体装配关系清晰，各部件的配合公差符合机械设计的通用标准，可直接用于变速箱传动结构的方案展示、装配模拟以及相关教学演示场景，直观呈现皮带滑轮传动的工作原理与结构组成。
