四指联动机械臂夹持执行机构设计

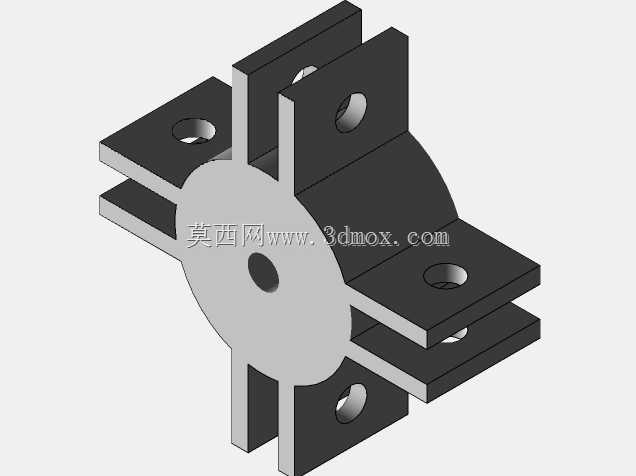

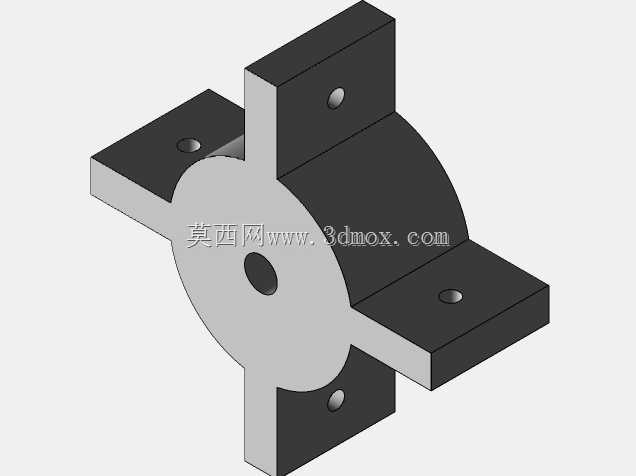

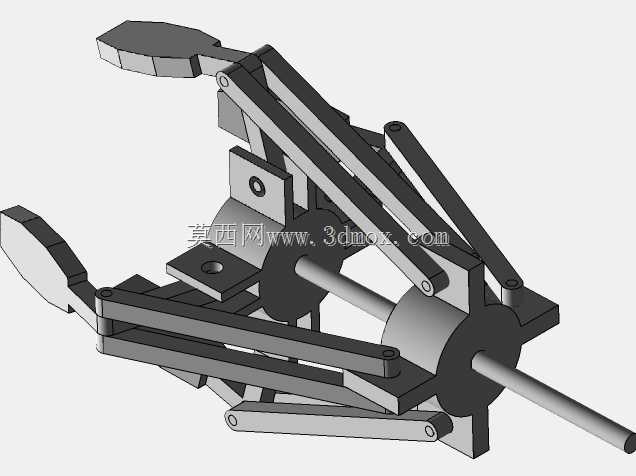

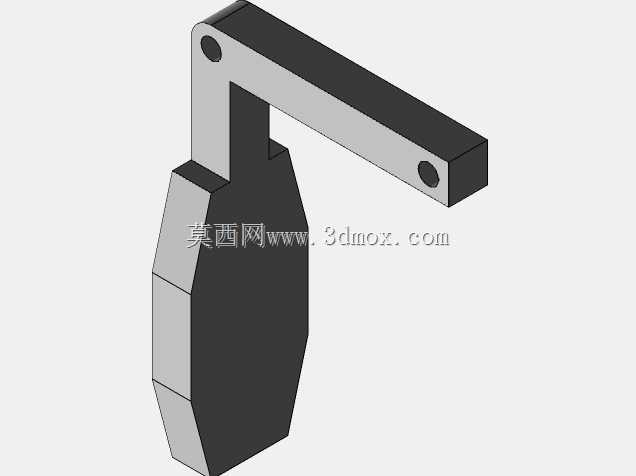

在自动化产线的物料转运、精密装配、异形件抓取场景中，末端执行器的适配性直接决定整台机械臂的作业覆盖范围，这款四指联动夹持机构，正是针对六轴关节臂、SCARA水平关节臂的末端工具接口做的适配化设计，可直接替换原有夹爪，拓展机械臂对多形态工件的处理能力。从结构设计逻辑来看，该机构采用剪叉式连杆联动方案，四根夹指沿中心轴周向均匀排布，驱动端通过中心推杆的轴向位移，带动多组铰接连杆同步收拢或张开，能保证四个夹持指的运动轨迹完全同轴，不会出现单指偏移导致的工件夹持偏斜问题，相比两指平行夹爪，周向环抱的夹持方式对圆柱形、方形、不规则异形工件的包覆性更好，夹持力分布更均匀，搬运薄壁件、易变形工件时不会出现局部应力集中压损工件的情况。安装边界上，该夹持器的法兰对接端采用标准机械臂末端接口尺寸，中心设置驱动杆过孔，可兼容气动活塞、电动推杆两类常见的直线驱动源，不需要额外定制转接件就能完成安装，整体收拢状态下的径向尺寸紧凑，不会在机械臂进入狭窄工装空间作业时发生结构干涉，张开行程覆盖常规工业场景下的小中型零件尺寸范围，可满足电子元器件装配、机加工件上下料、包装线物料拾取等多场景的尺寸需求。实际作业过程中，该夹持器的联动结构不存在传动死点，驱动端输出的直线推力可通过连杆杠杆比转化为稳定的夹持正压力，配合不同材质的指面防滑垫，可适配金属、塑料、纸质包装等不同摩擦系数的工件，不需要频繁更换夹指就能完成多品类工件的切换作业，能有效降低产线换型时的末端工具调整成本。结构上所有铰接点均采用销轴铰接设计，运动副间隙控制在常规工业装配公差范围内，长期往复作业的磨损量小，日常维护仅需定期在铰接点加注润滑脂即可，不需要复杂的拆解保养，适配工厂连续化生产的设备运维需求。
