PCB板载微型电流互感器结构设计

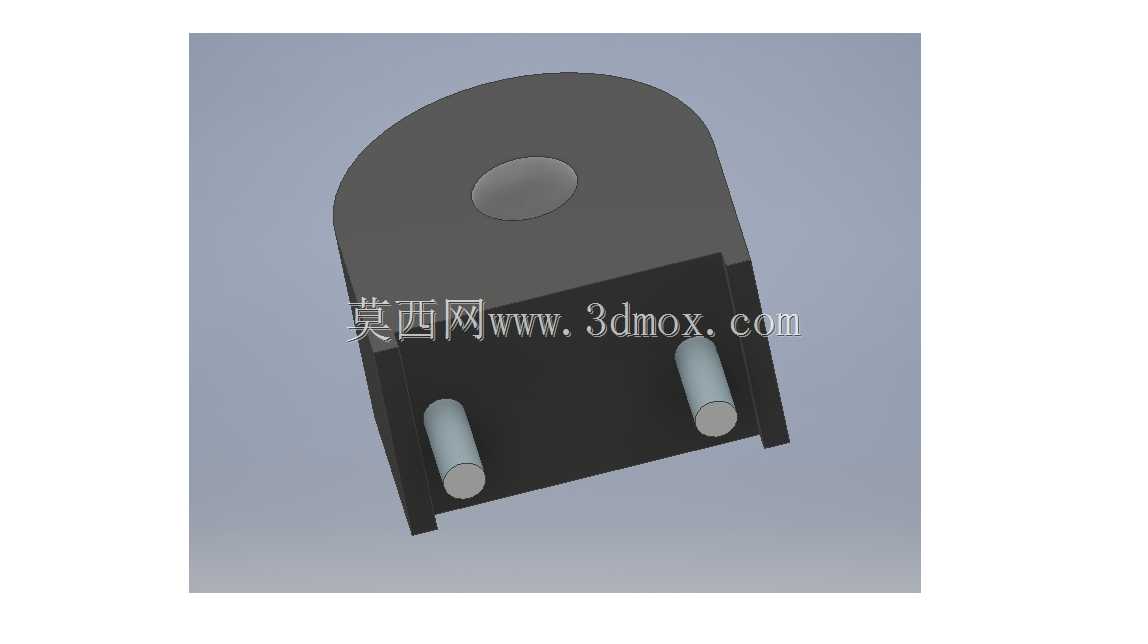

这款板载电流互感器主要面向PCB直装场景设计，在各类低压电控板、电源采样回路、小型工控终端的电流检测环节中承担核心的电流转换功能，能够将回路中的大电流按固定比例转换为可被主控芯片采样的小电流信号，为过流保护、功率计量、负载状态监测等功能提供可靠的信号源。从结构设计来看，整体采用半圆弧顶的方底塑封外壳，外壳做了圆角过渡处理，既避免安装时刮伤PCB阻焊层，也能在灌封内部磁芯与绕组时提供足够的内部容腔，同时半圆弧的顶部轮廓可以最大化利用垂直空间，在有限的板上高度内容纳环形磁芯，减少磁路气隙对采样精度的影响。底部伸出的两个直插引脚采用标准间距设计，适配常规PCB焊盘孔径，引脚长度刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊后剪脚工序增加额外工时，也不会因为引脚过短造成焊接虚接风险。安装边界上，器件底部为平整贴合面，贴装时可直接抵靠PCB板面，不需要额外的固定支架，两个引脚同时承担电气连接与机械固定的作用，在常规振动工况下也能保持足够的连接强度。设计过程中优先考虑了板上布局的兼容性，整体外轮廓没有突出的卡扣或异形结构，在PCB布局时可以和周边的阻容元件保持最小安全间距，不会占用过多的板上布线空间，外壳的黑色塑封材料具备足够的绝缘性能，能够满足低压电控板的电气间隙要求，避免相邻走线之间的高压串扰。内部磁芯采用闭合环形结构，绕组均匀绕制在磁芯上，外部塑封层可以有效防护绕组不受潮、不被装配过程中的外力损伤，同时也能固定绕组与磁芯的相对位置，避免运输或使用过程中的位移导致采样精度偏移。在实际选型应用中，这类微型电流互感器常被用在家电控制板、小型充电桩模块、工业IO采集板等场景，相比穿心式的大体积互感器，它不需要额外的固定结构，直接插装焊接即可完成装配，生产装配效率更高，同时紧凑的体积也能帮助终端设备缩小整体体积，符合当下电控设备小型化的设计趋势。设计时还考虑了插件工序的便利性，外壳底部的两个定位缺口可以和PCB上的丝印标记对应，方便产线作业人员快速识别插装方向，避免反向插装导致的采样信号反向问题，减少生产环节的返修率。
