双电机同步带轮传动模组结构设计

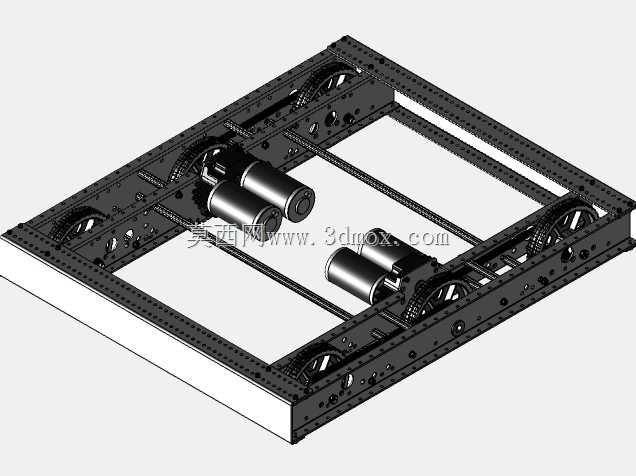

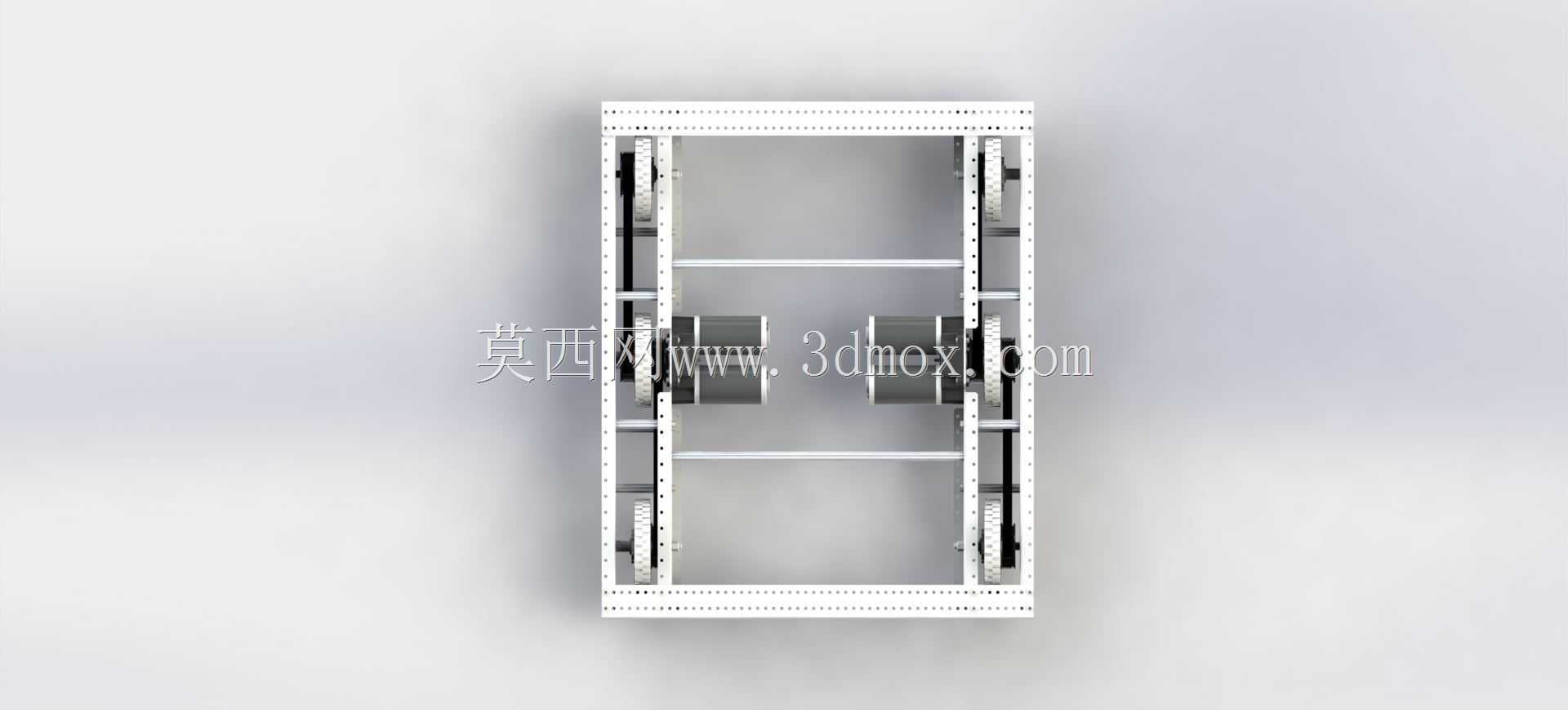

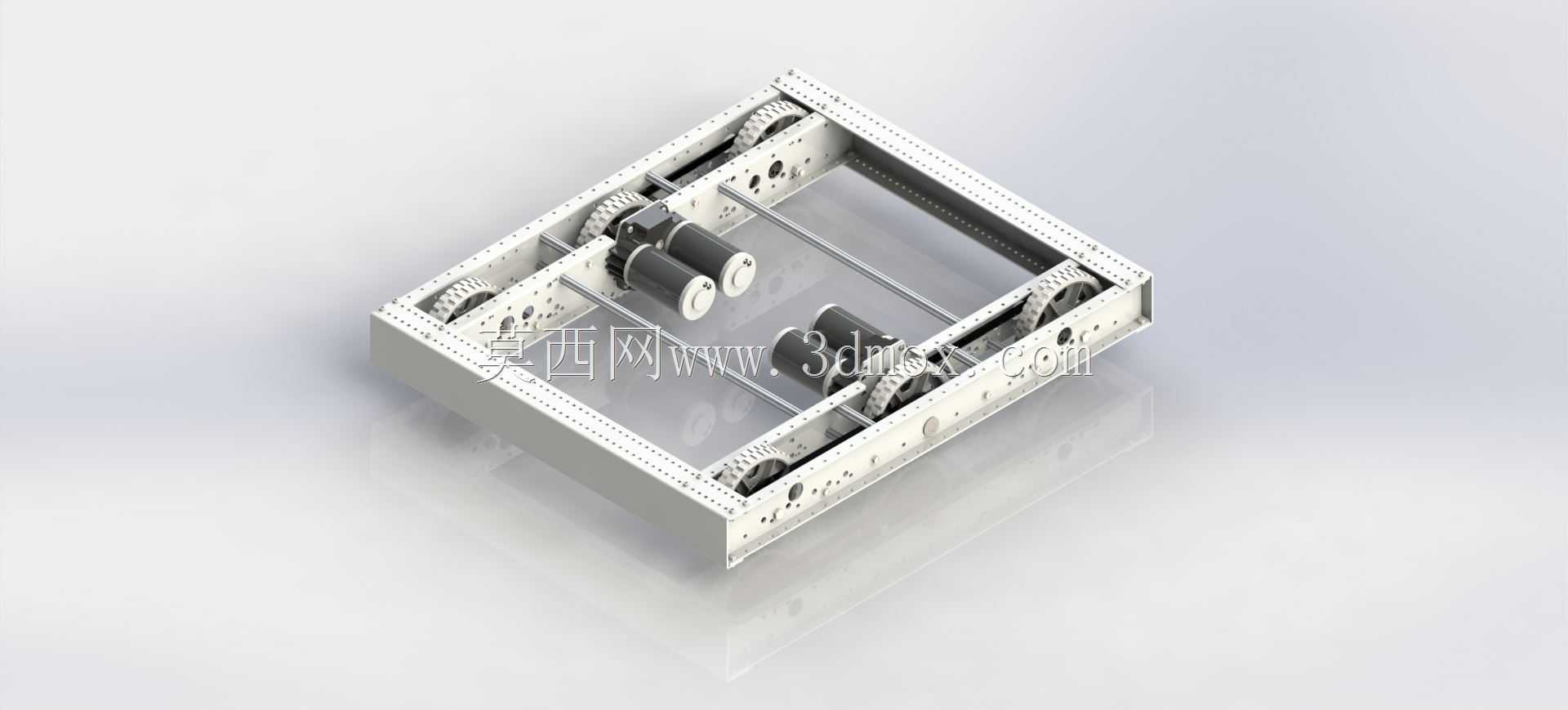

该传动模组主要应用于自动化仓储分拣线、智能立体库出入库接驳工位、轻型输送线的顶升移载段，负责在固定行程内完成托盘、料箱的横向或纵向动力传输，适配常规电商仓储、电子制造车间内的轻型载具输送场景，可直接嵌入标准铝型材输送机架内部，无需额外定制复杂安装基座。从结构设计逻辑来看，整体采用双侧对称布局，框架主体选用标准工业铝型材拼接成型，型材槽口直接作为传动轮组、驱动电机的安装基准，既降低了整体加工成本，也方便后期运维时快速更换易损件。双侧的传动轮组通过张紧机构固定在型材端部，同步带绕经主动轮与从动轮形成闭合传动回路，双驱动电机分别布置在框架中部两侧，通过齿轮啮合将动力传递至两侧主动轮，保证双侧传动的同步性，避免载具传输过程中出现偏斜、卡滞的问题。设计过程中充分考虑了安装边界的适配性，整体框架的长宽尺寸可根据输送线体的宽度灵活调整，框架高度控制在常规输送线的梁体厚度范围内，安装时仅需通过型材配套的角码、T型螺栓即可与线体主梁固定，无需额外焊接工序。传动轮的轮齿型线经过优化，与同步带的啮合间隙控制在合理范围，既降低了传动过程中的噪音，也能减少带体的磨损，延长易损件的更换周期。双电机的选型匹配了常规轻型载具的负载需求，输出扭矩经过传动比换算后可满足额定负载下的平稳启停，电机安装座预留了调节腰型孔，可在装配时调整齿轮啮合间隙，补偿加工与装配带来的误差。框架中部预留了充足的空置空间，可根据实际使用需求加装光电传感器安装位、顶升机构固定位，拓展模组的功能场景，比如搭配顶升气缸实现载具的90度转向移载，或是加装阻挡机构实现载具的工位停靠。整个传动结构的受力路径经过合理规划，负载产生的下压力直接通过框架型材传递至线体主梁，传动带与轮组仅承受水平方向的传动拉力，避免额外的径向力影响轮组轴承的使用寿命。装配时可先将单侧的轮组与电机预装在单片型材上，再完成整体框架的拼接，最后调整双侧同步带的张紧度，保证两侧带体的张紧力一致，避免运行时出现单侧带体打滑的问题。
