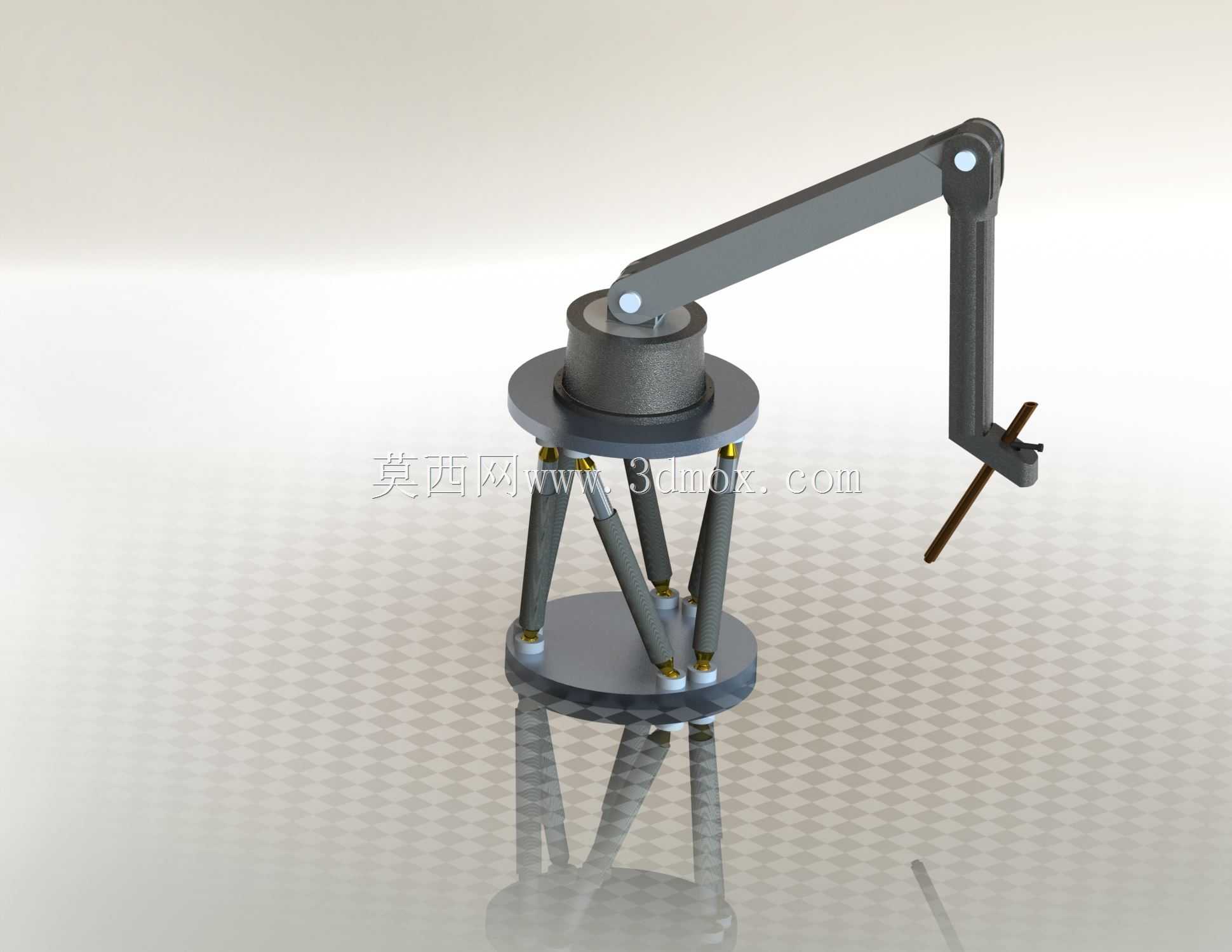

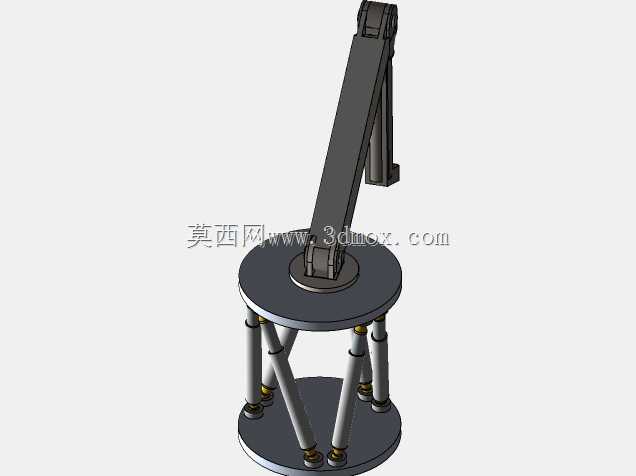

外科手术用Stewart并联操作机械臂结构

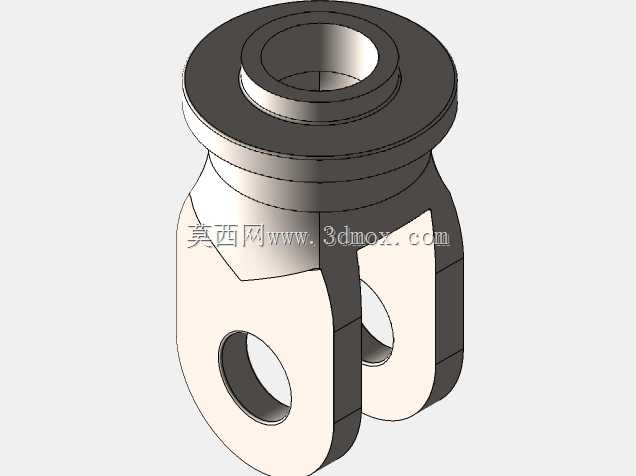

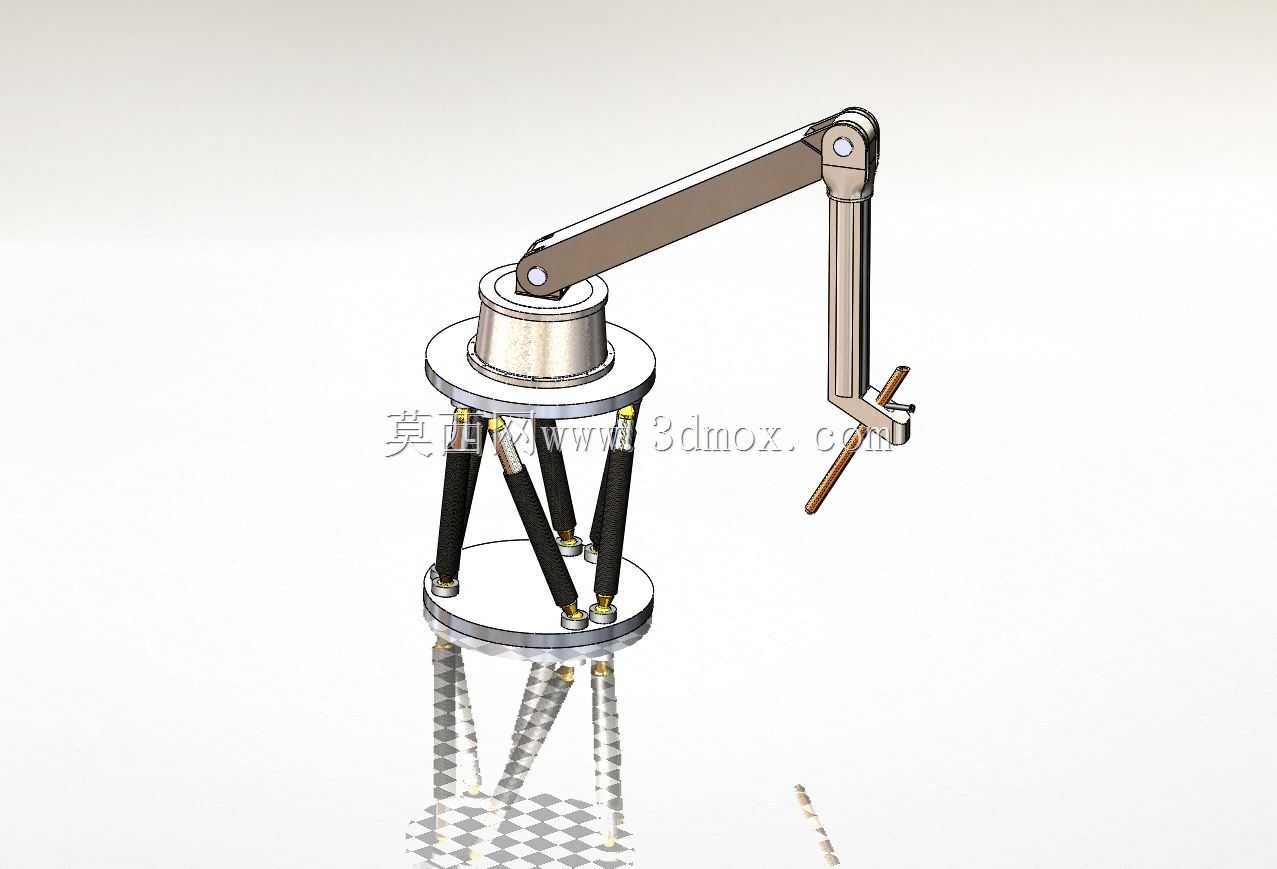

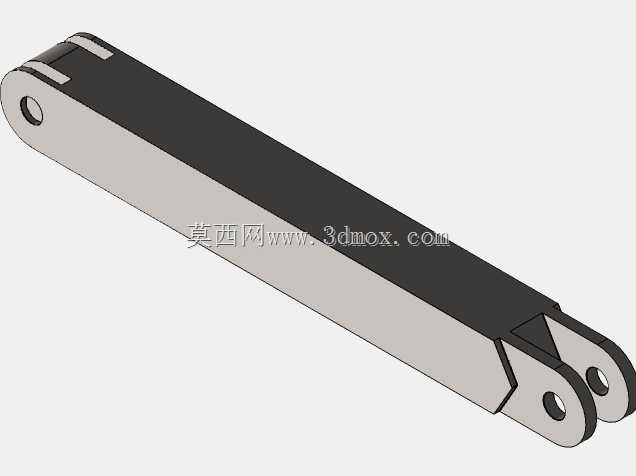

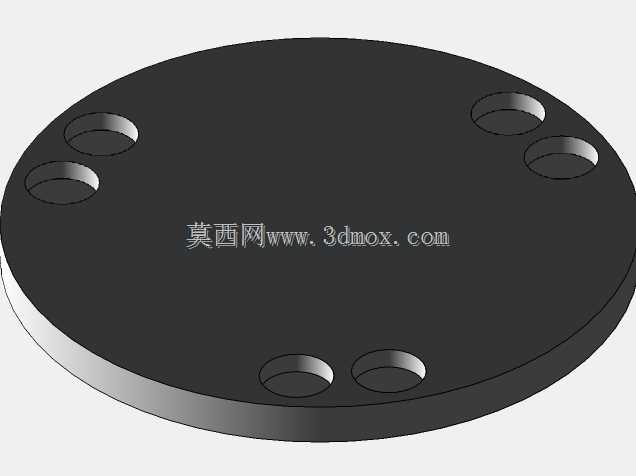

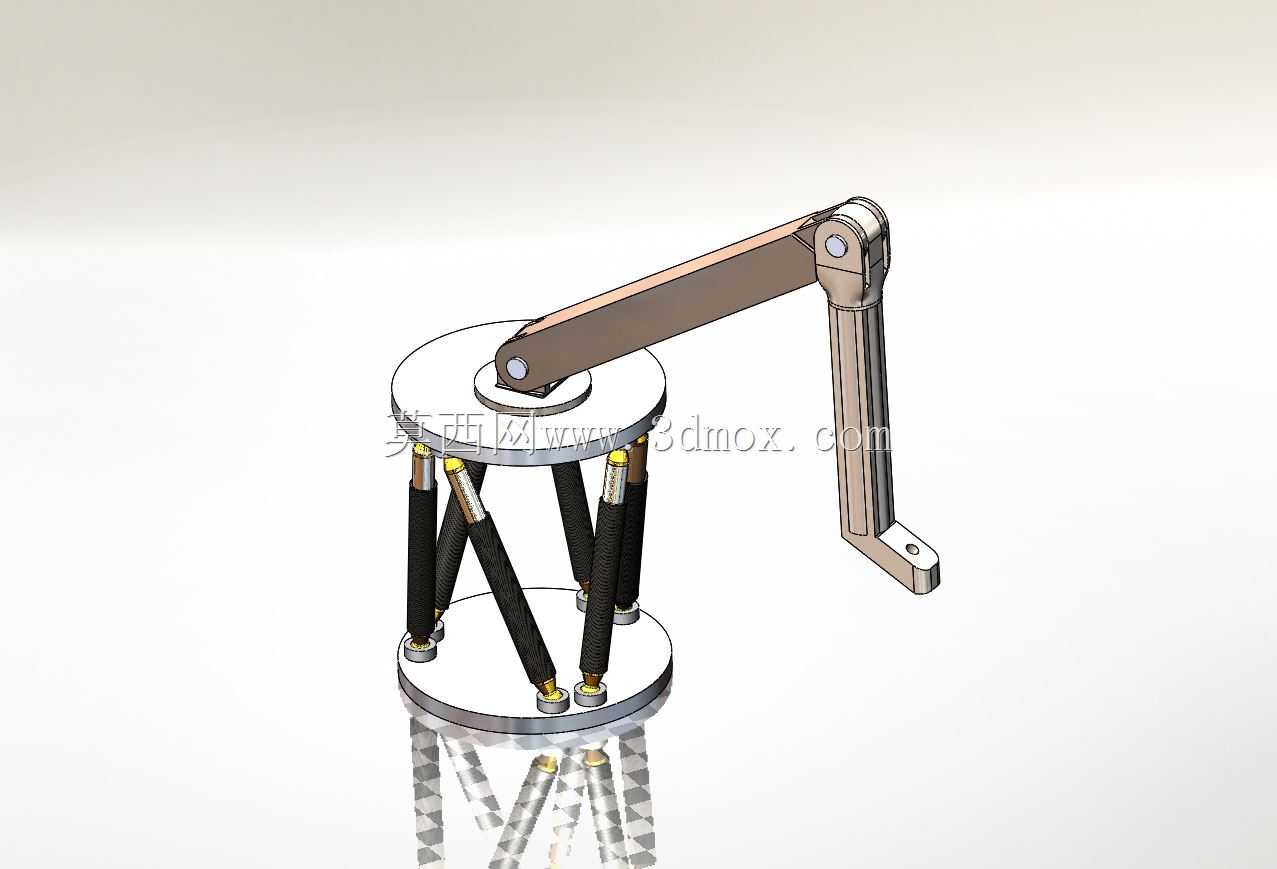

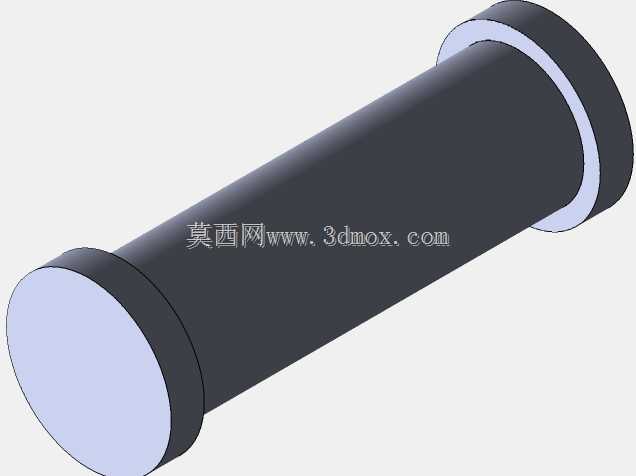

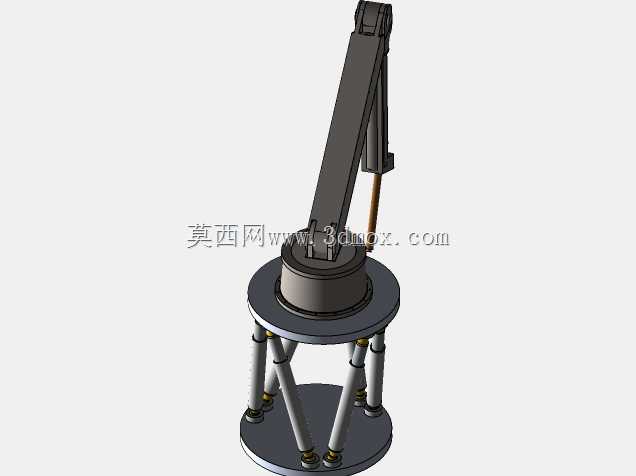

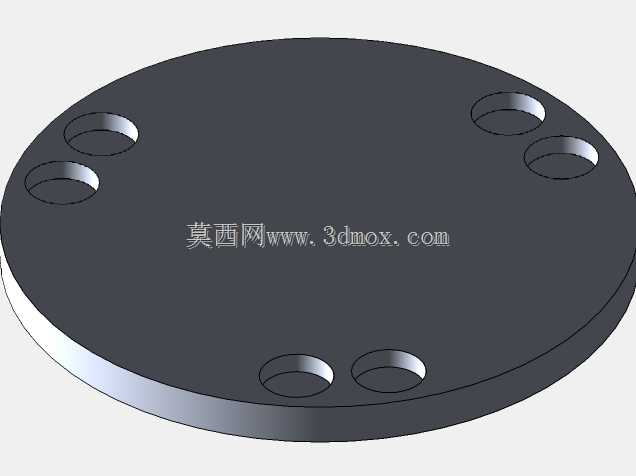

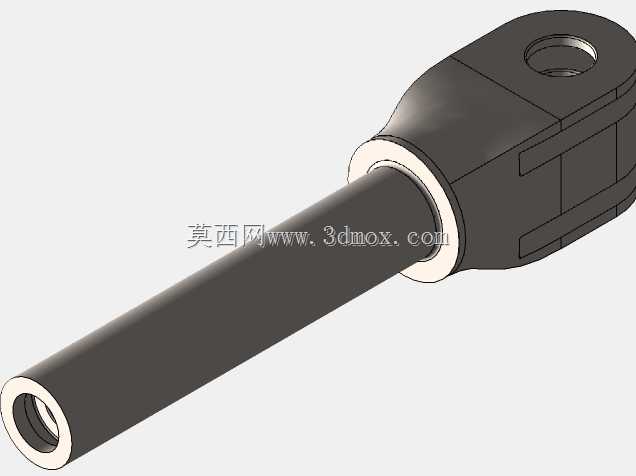

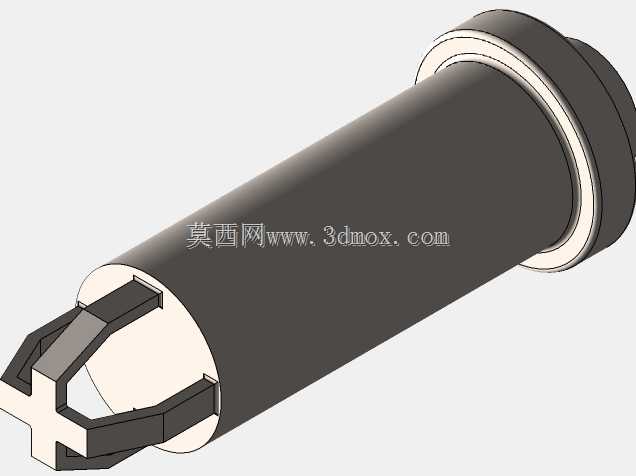

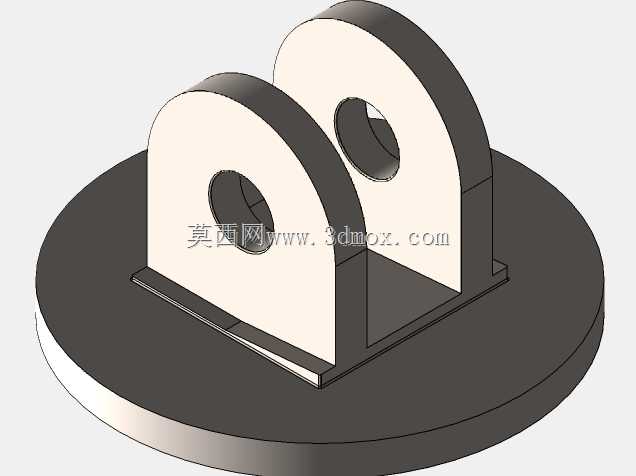

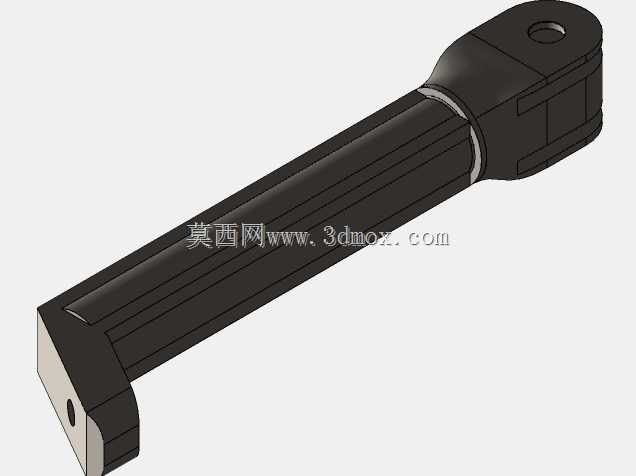

该结构面向微创外科手术场景设计，核心采用Stewart并联平台作为基座承载单元，搭配多关节串联操作臂组合构型，兼顾并联机构的高刚度、高精度定位优势与串联臂的大操作空间灵活性，适配外科手术中对操作端亚毫米级定位精度、低运动抖动的严苛要求。从临床实际使用场景出发，并联基座部分承担整体位姿微调功能，六条可伸缩支腿通过上下平台的铰接点完成六自由度姿态调整，可在手术前根据术区位置完成基座的初始对位锁定，避免术中整体移位带来的操作偏差；上方串联臂部分负责末端执行器的大范围递送，关节处采用铰接回转结构，可实现臂体的俯仰、回转动作，末端预留标准器械夹持接口，可适配不同类型的手术操作器械，满足切开、缝合、夹持等不同术式的操作需求。设计过程中优先考虑操作端的运动解算便利性，并联支腿的铰接点采用均匀圆周排布方式，上下铰接点的分布圆直径经过运动学仿真优化，既保证工作空间内无机构奇异位形，也将支腿的伸缩行程控制在合理区间，降低驱动元件的选型难度；臂体截面采用变厚度薄壁结构，在保证整体结构刚度的前提下尽可能降低运动部件重量，减少臂体自身形变对末端定位精度的影响。安装边界方面，并联基座下平台预留标准安装孔位，可直接固定在手术床旁的配套支架上，整体安装后基座高度不占用术区上方的操作空间，臂体完全展开时末端操作范围覆盖常规外科手术的术区区域，各关节运动行程设置硬限位结构，避免臂体运动超程触碰患者或周边手术设备；支腿与上下平台的铰接处采用自润滑铰接结构，运动过程无多余间隙，保证微调动作的响应速度与定位一致性，末端执行器的夹持接口设置快换结构，可在术中快速更换不同操作器械，无需重新进行整体位姿标定。
