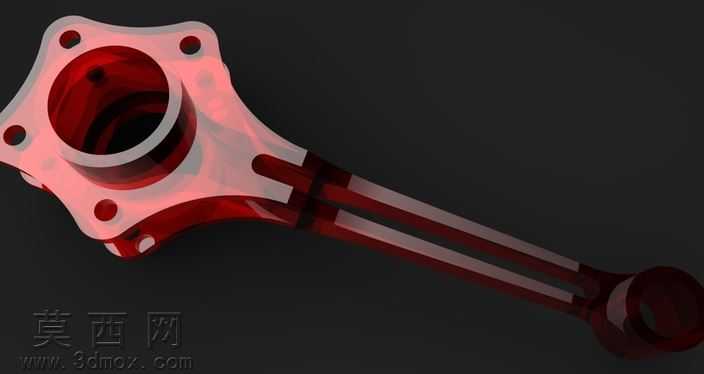

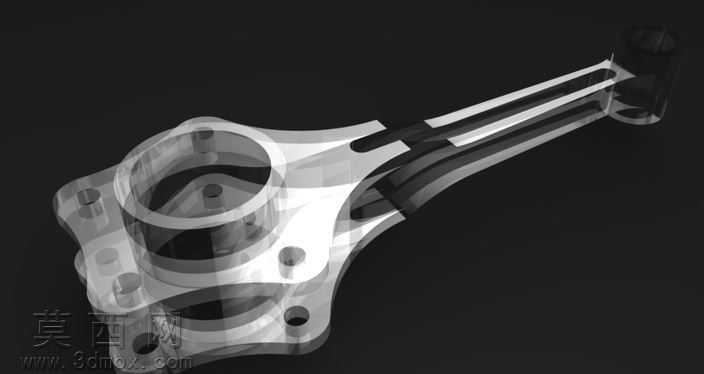

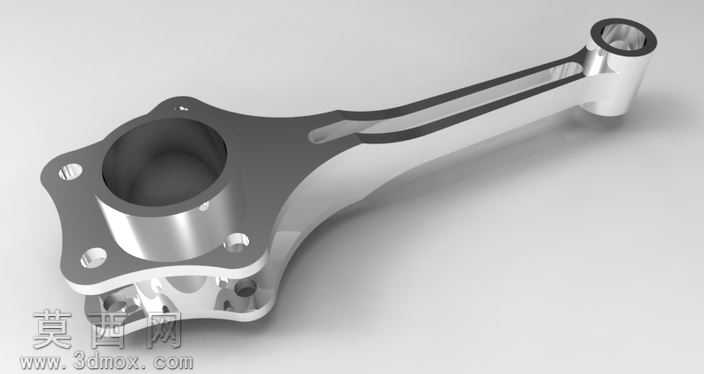

本作品为动力传动系统核心构件活塞杆的三维设计成果,建模阶段依托主流三维设计软件完成全参数化构建,全程遵循机械设计公差规范,对构件的每一处结构尺寸做精准约束。首先从杆身主体结构入手,先绘制杆身的轴向引导线,通过拉伸特征构建杆身的基础长杆形态,针对杆身的减重凹槽结构,采用草图切除的方式完成凹槽的轮廓绘制,保证凹槽的过渡圆角平滑连续,避免应力集中问题的出现。针对端部的连接孔结构,先定位孔的中心轴线,通过旋转切除特征完成孔位的精准加工,同时对孔口做倒角处理,匹配实际装配的安装需求。对于另一端的法兰连接基座,先绘制法兰的安装基准面,通过拉伸凸台构建法兰的基体形态,再对法兰上的多个安装孔做阵列特征处理,保证每个安装孔的孔位间距、孔径尺寸完全一致,同时对法兰与杆身的连接位置做加强筋结构设计,通过筋特征完成加强结构的构建,提升构件整体的结构强度。材质设置阶段,针对金属构件的特性,赋予模型抛光合金钢材质,调整材质的金属度、粗糙度参数,还原金属构件的亮面金属质感,同时对构件的加工面做单独的材质细分,区分精加工面与非加工面的质感差异,让渲染效果更贴近真实工业零件的视觉表现。渲染阶段采用工作室柔光环境,多角度打光凸显构件的结构轮廓,对金属表面的反光效果做精细化调整,让杆身的曲面过渡、法兰的棱角结构都能清晰呈现。设计过程中充分考虑构件的实际工况需求,对杆身的受力位置做壁厚优化,在保证整体结构强度满足传动受力要求的前提下,尽可能去除冗余材料,实现构件的轻量化设计,同时所有的连接结构尺寸都匹配通用动力系统的装配标准,可直接用于虚拟装配验证、工况模拟仿真等场景,为后续的零件加工、产品迭代提供精准的三维数据支撑。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.56 MB
- 售价 10金币
- 浏览次数
- 系统要求 CATIA,效果图,STEP/IGES,STL,其它,
- 软件分类 通用机械零部件
