曲柄开槽杠杆运动转换机构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290490
  • 曲柄开槽杠杆运动转换机构设计
  • 曲柄开槽杠杆运动转换机构设计
  • 曲柄开槽杠杆运动转换机构设计
  • 曲柄开槽杠杆运动转换机构设计
  • 曲柄开槽杠杆运动转换机构设计
  • 曲柄开槽杠杆运动转换机构设计

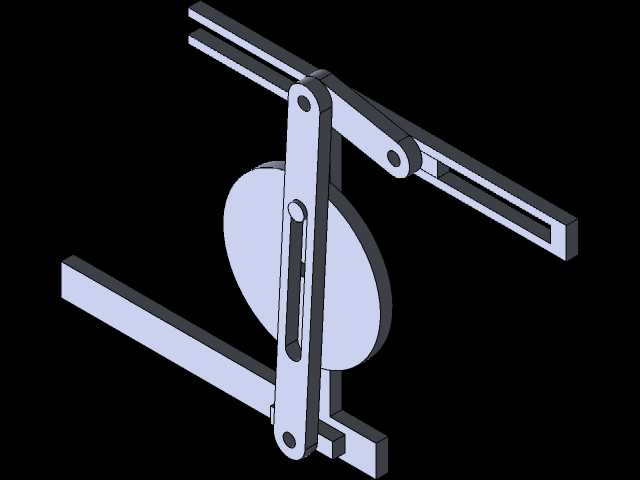

在切割成型类加工设备的传动系统设计中,这类曲柄开槽杠杆结构是实现回转输入到直线往复输出的经典方案,很多台式切割机、小型冲压成型工装的进给动作都能看到这类结构的衍生设计。从实际装配边界来看,该机构的动力输入端为带偏心销的圆盘曲柄,安装时需保证曲柄回转中心与开槽杠杆的摆动铰接点同轴度控制在0.02mm以内,避免传动过程中出现卡滞或额外侧向负载。杠杆本体上开设的通槽与曲柄偏心销采用间隙配合,配合间隙控制在0.05-0.1mm区间,既保证销体在槽内滑动顺畅,又不会因为间隙过大造成传动回程误差超差。

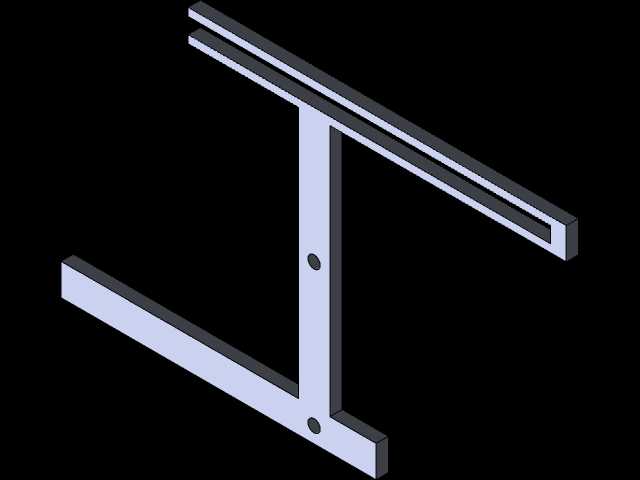

不同于普通曲柄滑块机构需要配套直线导轨约束滑块运动方向,该结构直接通过杠杆的铰接摆动配合槽内滑动实现输出端的直线往复动作,省去了额外的导轨安装空间,整体结构更紧凑,非常适合安装空间受限的小型台式加工设备。输出端的两个平行导杆分别承担负载安装与运动导向作用,安装时需保证两根导杆的平行度公差不超过0.03mm/100mm,避免运动过程中出现别劲现象,加速铰接销轴与槽面的磨损。

设计这类机构时,首先要根据设备所需的直线行程确定曲柄的偏心距,行程长度为偏心距的2倍,再结合输入转速核算杠杆开槽的长度,开槽长度需预留至少10%的余量,避免偏心销运动到极限位置时与槽端发生刚性碰撞。铰接点的位置选择直接影响输出端的运动速度特性,若需要工作行程匀速、回程快速的急回特性,可适当调整杠杆铰接点与曲柄中心的相对位置,匹配不同加工工序的动作需求。

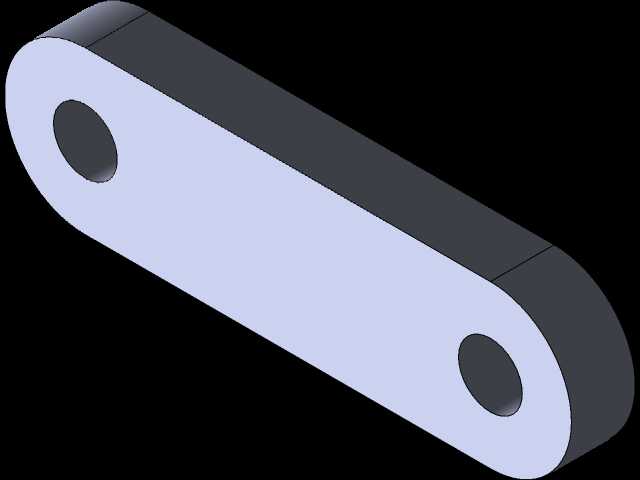

从实际应用场景来看,这类机构常被用在小型薄膜裁切设备、线材成型机、台式冲剪设备的进给传动单元中,相比齿轮齿条、丝杠传动等直线传动方案,该结构纯机械联动无需额外电控元件配合,可靠性更高,维护成本更低,适合在多粉尘、有切削液飞溅的加工车间环境下长期运行。铰接部位采用销轴加轴套的配合形式,轴套选用自润滑铜套材质,日常维护仅需定期补充润滑脂即可,无需复杂的保养流程。机构整体外露的运动部件可配套简易钣金防护罩,避免加工碎屑落入槽内或铰接点造成运动卡滞,进一步提升设备运行的稳定性。
