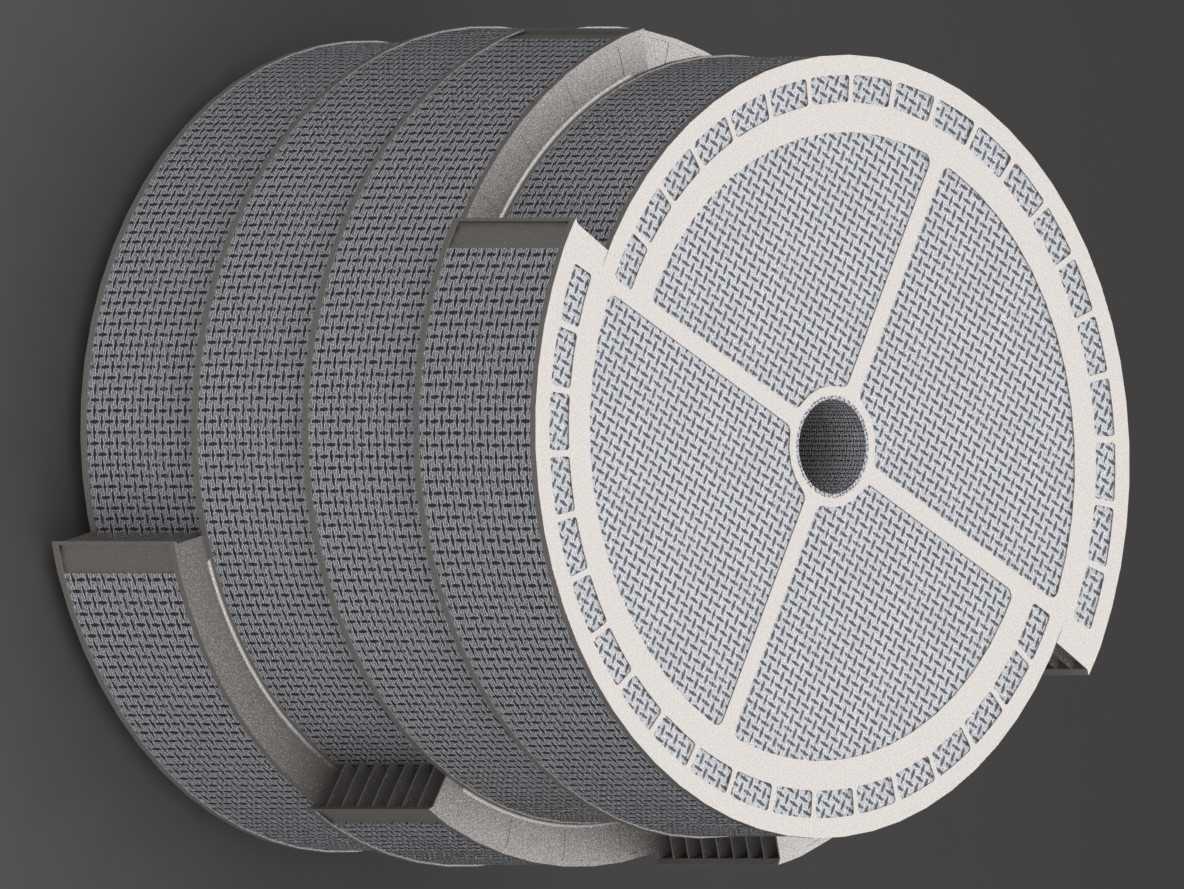

NASA RASSOR风化层采样滚筒结构设计

这款采样滚筒面向地外天体风化层原位采样作业场景设计，核心服务于星表资源勘探、原位资源利用前置采样环节，适配地外低重力、高真空、无大气防护的极端作业环境，可搭载于星表移动探测平台，完成表层风化岩土的切削、收集、筛分与暂存作业。

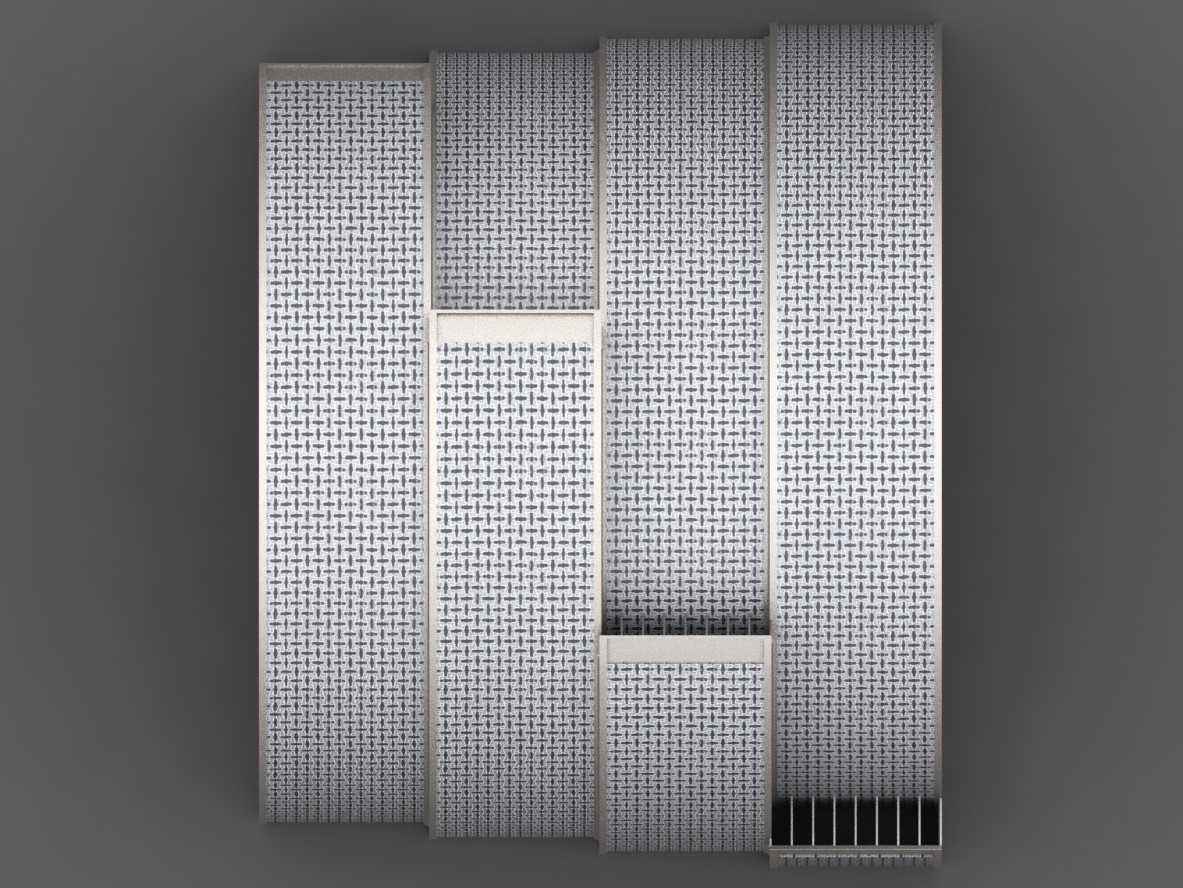

从功能实现逻辑来看，滚筒作业时随探测平台行进同步回转，外缘的勺状切削刃先切入星表风化层，将表层松散岩土铲入滚筒内部；筒身周向布设的格栅结构承担筛分功能，作业过程中直径超过10.25mm的块状岩屑会被格栅阻隔在筒外，仅符合粒径要求的细颗粒风化层物料留存于筒内，避免大尺寸岩块卡滞后续输送、处理机构，同时控制单次采样的物料粒度匹配后续原位处理工艺要求。

结构设计层面充分考量地外作业的重量约束，整体采用钛合金Ti-6Al-4V与碳纤维增强塑料复合的结构方案：钛合金构件承担切削受力、结构连接的核心载荷，碳纤维增强塑料用于筒身非主承力段的成型，两种材料通过环氧树脂粘接配合钛接头焊接实现可靠连接，在保证结构强度、抗冲击性能的前提下，最大限度压缩结构自重，适配深空探测任务严苛的载荷重量限制。

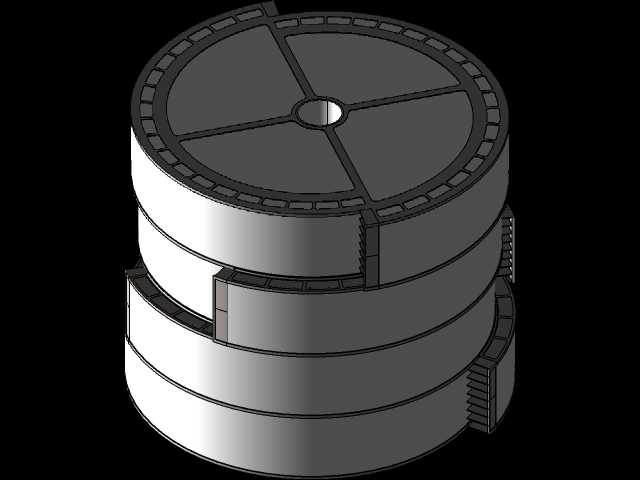

安装与尺寸边界上，滚筒外径控制为450mm，轴向宽度360mm，单次作业的勺状切削刃切入深度约30mm，单勺切削宽度90.75mm，作业状态下整体自重约4.9kg；筒内预留的物料填充容积约为总内容积的70%，可在单次回转作业中完成约35mm厚度表层表土的采样留存，作业效率匹配星表探测平台的低速行进节奏。中心预留的安装孔可直接对接采样机构的驱动转轴，无需额外设计转接结构，安装接口适配常规星表采样机械臂的输出轴规格，可直接集成到现有探测采样系统中。

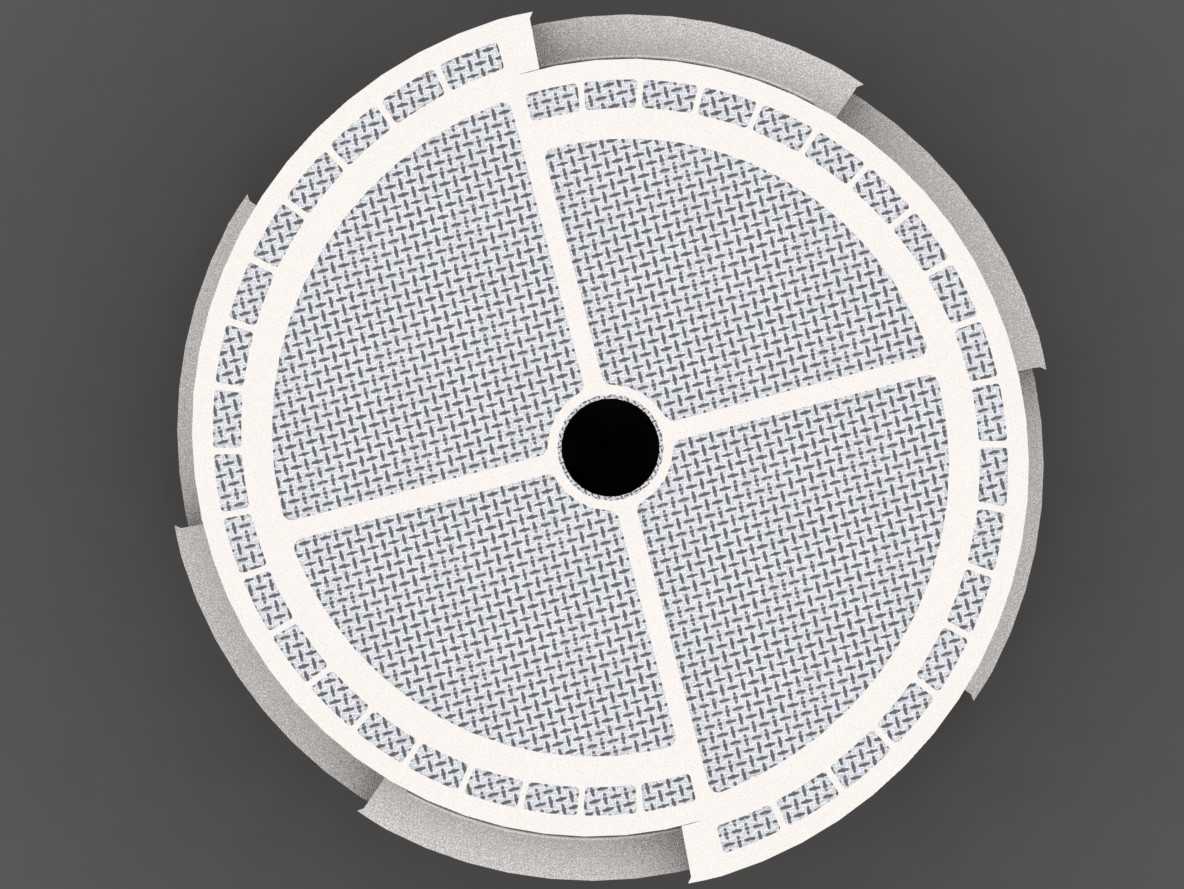

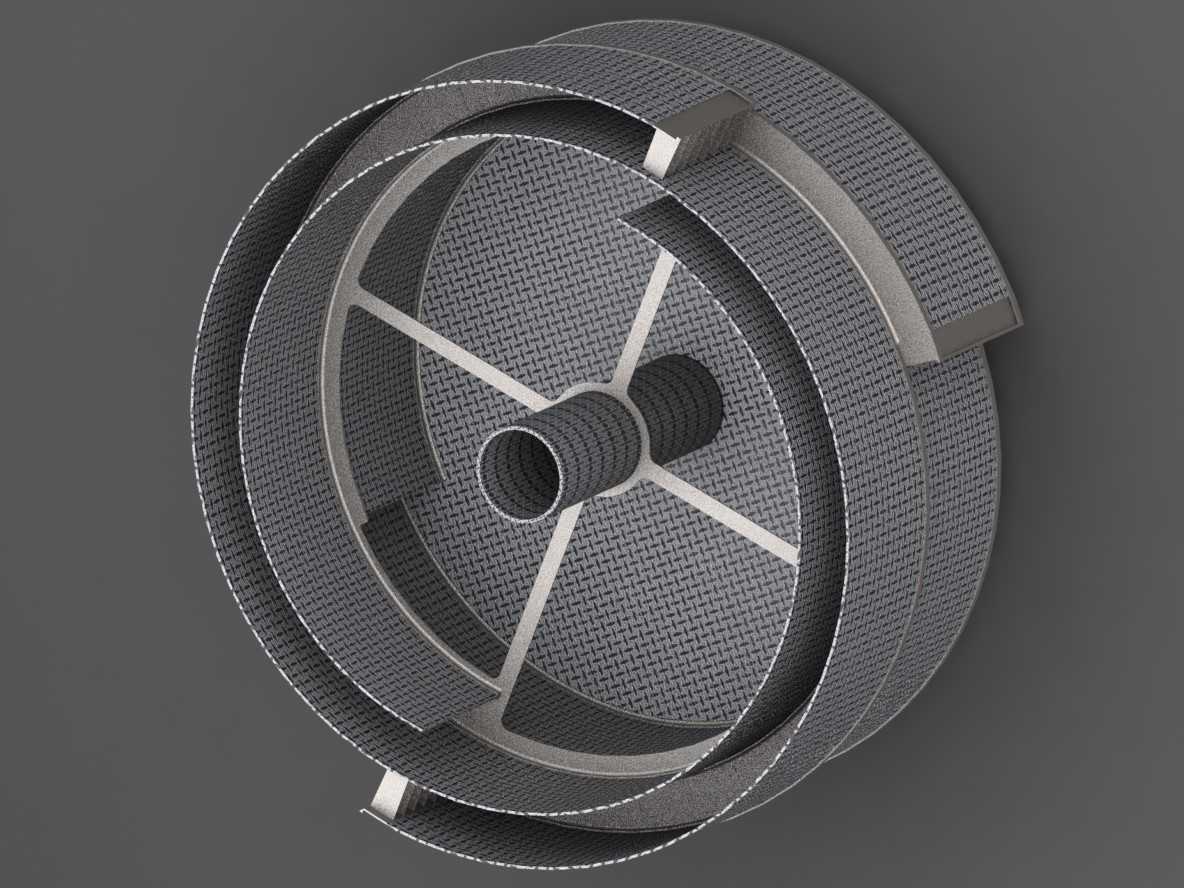

细节设计上，切削刃的角度经过反复迭代优化，可在低重力环境下顺利切入压实度较高的风化层，不会出现岩土推挤、滑切的问题；格栅的筋条排布兼顾筛分效率与结构刚度，在回转作业过程中可承受岩块的冲击载荷，不会出现格栅变形、破损的情况；筒内的导流结构可在滚筒回转过程中将收集到的物料导向筒身中部暂存区，避免物料随滚筒回转从进料口洒落，提升采样作业的收集效率。
