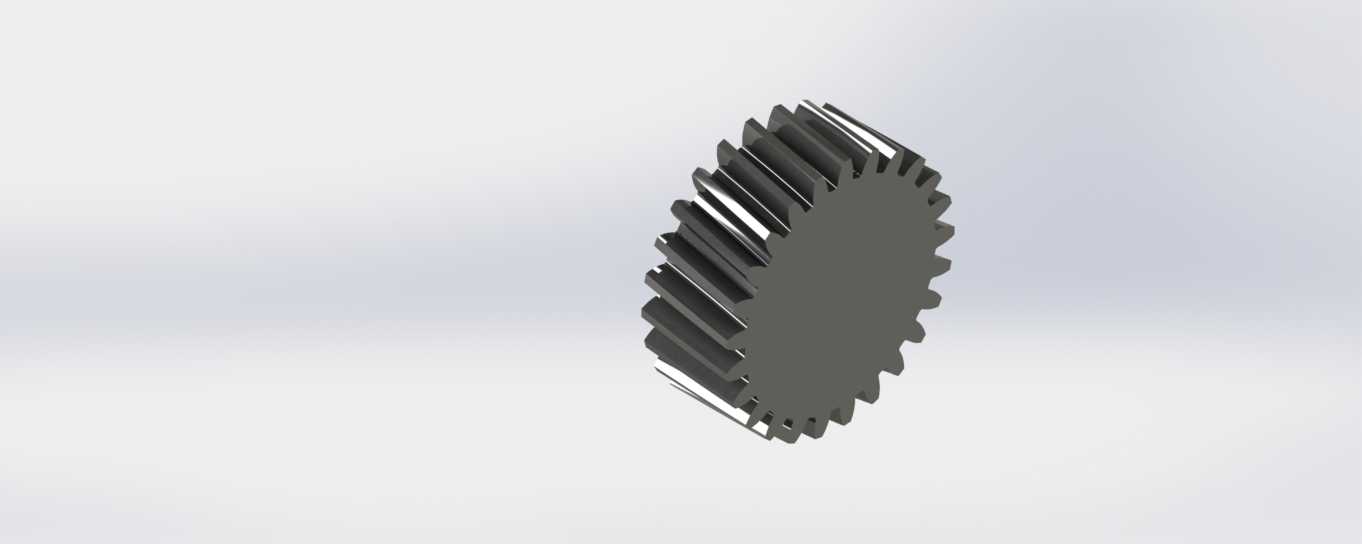

可参数化编辑的斜齿轮传动零件结构

在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从普通输送设备到精密传动模组的广泛范围，相比直齿圆柱齿轮，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿啮合时的整齿冲击问题，运行噪音更低、承载能力更强，尤其适合中高速、重载的传动工况。这款斜齿轮在建模阶段就考虑了后续设计迭代的需求，没有采用固定尺寸的实体建模方式，而是通过参数关联的方式搭建模型逻辑，将齿顶圆直径、分度圆直径、齿根圆直径、螺旋角、模数、齿数、齿宽这些核心设计参数都做了关联绑定，调整任意一个核心参数，整个轮齿的齿廓曲线、螺旋线走向、轮齿阵列数量都会自动更新，不需要重新绘制齿廓或者重新做特征阵列，能大幅缩短同系列不同参数斜齿轮的建模周期。从实际安装适配的角度来看，建模时预留了标准的轴孔安装边界，轴孔直径、键槽尺寸都可以根据配套传动轴的规格做参数调整，齿宽方向的尺寸也可以根据传动副的轴向安装空间做适配修改，轮齿的齿向修形、齿顶修缘参数也预留了调整入口，方便设计人员根据实际传动的载荷分布、啮合错位量做针对性的齿形优化，避免出现轮齿偏载、局部应力集中的问题。在实际设备选型匹配过程中，这类参数化斜齿轮模型可以直接导入传动系统装配体中做干涉检查，验证轮齿啮合侧隙、轴向窜动空间是否符合设计要求，不需要反复调整模型尺寸。斜齿轮的螺旋角选取直接影响传动的轴向力大小，建模时可以通过调整螺旋角参数快速验证不同螺旋角下的轮齿重合度变化，平衡轴向承载能力和传动平稳性的需求，对于需要做有限元分析的场景，模型的特征结构做了合理简化，去掉了不必要的倒角、小圆角等细碎特征，导入仿真软件后可以快速划分网格，完成轮齿接触应力、弯曲疲劳强度的校核工作。在日常的设计工作中，很多工程师做斜齿轮建模时容易出现齿廓曲线不准确、螺旋线和齿廓配合错位的问题，导致加工出来的齿轮啮合卡顿、侧隙不均匀，这款模型的齿廓生成严格遵循渐开线生成逻辑，螺旋线沿分度圆柱面准确展开，轮齿阵列的角度和齿距完全匹配参数计算结果，能直接对接后续的数控加工编程环节，不需要二次修正模型几何错误。不管是用于减速器的传动级设计，还是用于设备主轴的动力传递结构，这款参数化斜齿轮都能快速适配不同的设计需求，减少重复建模的工作量，让设计人员把更多精力放在传动系统的匹配优化上，而不是耗费在重复的三维建模操作中。
