符合人体工学的手持类曲面外壳结构设计

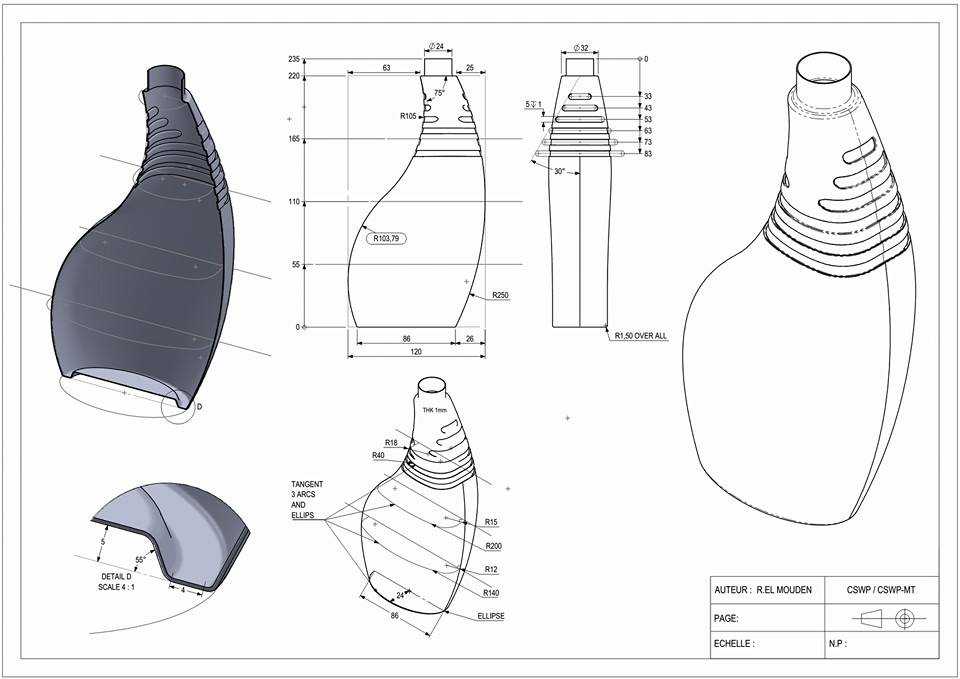

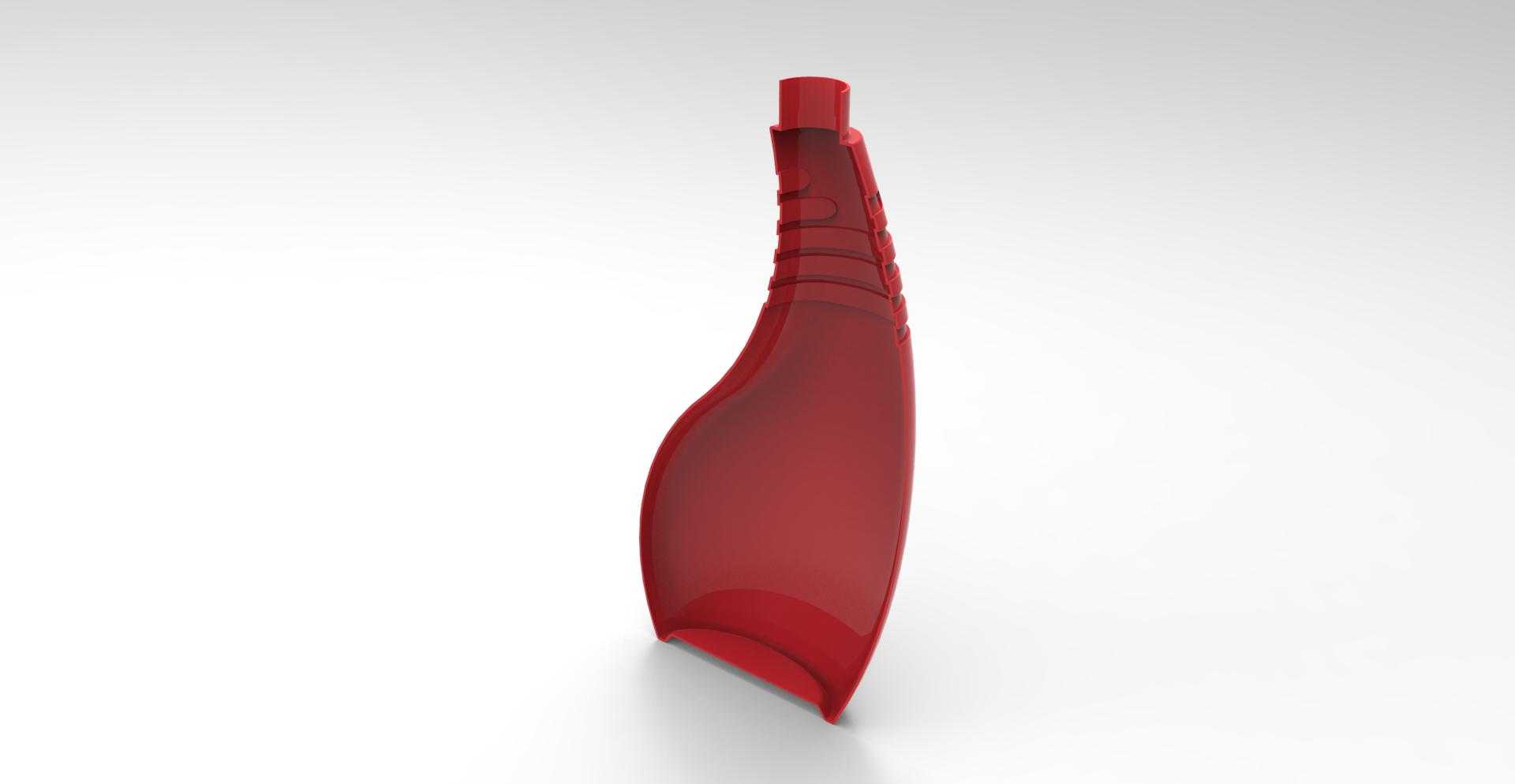

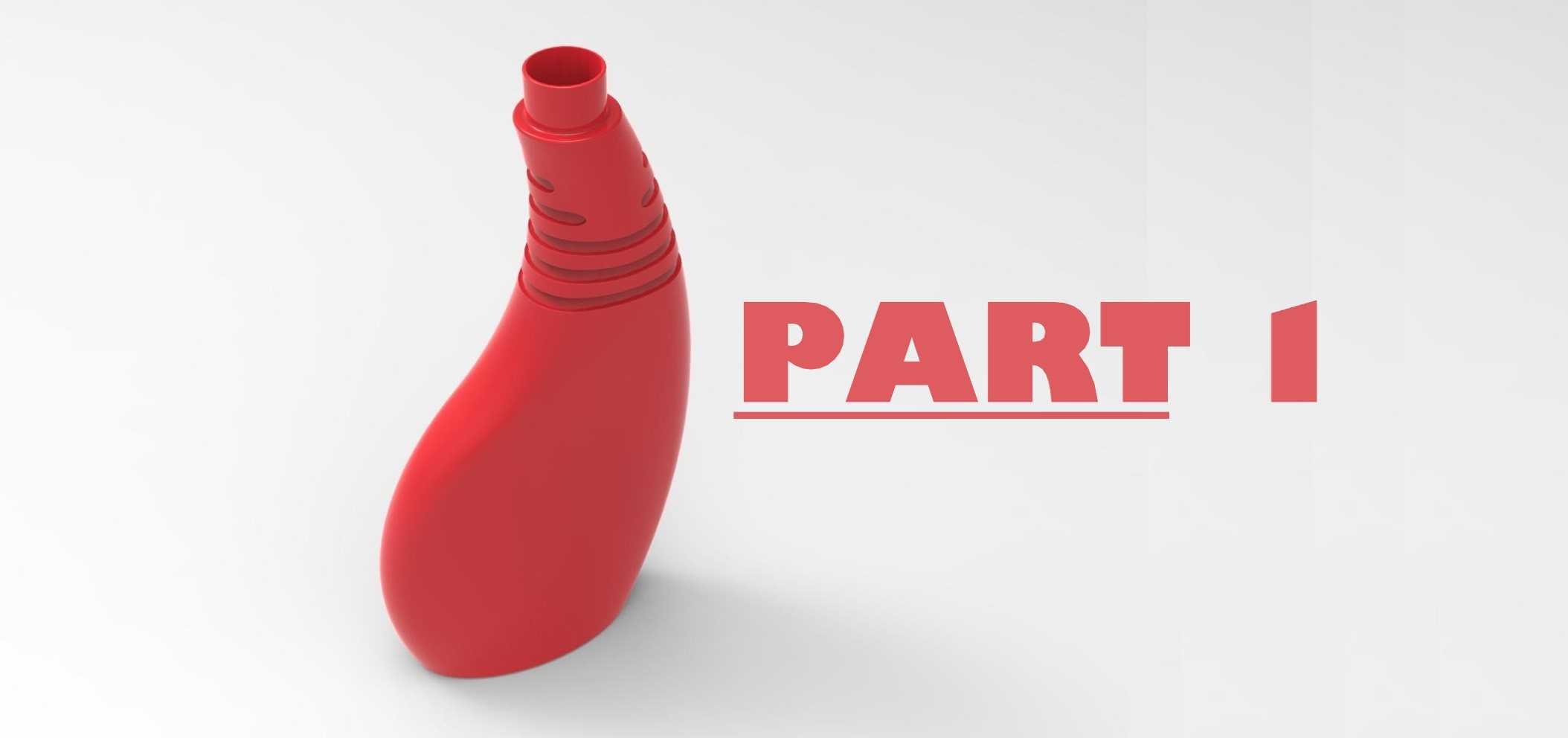

该手持类曲面外壳部件，主要面向小型手持作业工具、便携美容护理设备、手持清洁器具等民用及轻工手持设备领域，作为设备的外部握持承载结构，承担内部元器件包覆、用户握持交互、外观造型呈现的核心作用。在实际应用场景中，这类外壳直接与用户手部接触，其曲面弧度直接决定长时间握持的疲劳度，因此设计阶段优先围绕人手握持的生理形态做曲面拟合，整体采用流畅的收腰流线造型，从顶部接口端到底部握持端做渐进式的曲面过渡，避免出现尖锐棱角与突兀的截面突变，适配不同手型的握持贴合度。从功能特性来看，外壳顶部设置的中空管状接口，用于对接设备的工作端组件，接口处做了多层环形加强筋结构，既可以提升接口处的结构强度，避免工作端插拔或作业受力时出现接口开裂，也可以作为密封配合的定位结构，配合密封圈实现内部腔体的防尘防水。外壳表面的多道环形凹槽设计，一方面可以增加握持时的摩擦力，避免手部出汗或沾附液体时出现打滑，另一方面也可以作为外观造型的分割线条，打破单曲面的单调感，同时凹槽结构还能提升外壳的径向结构强度，减少薄壁曲面受挤压时的形变量。设计思路上，整体采用薄壁壳体结构，壁厚均匀控制在合理区间，避免注塑成型时出现缩痕、翘曲等工艺缺陷，曲面构建全程采用连续G2曲率过渡，保证曲面顺滑无褶皱，既满足外观的质感要求，也适配注塑模具的脱模需求，外壳的分型线设置在曲面的视觉非核心区域，减少合模线对外观完整性的影响。从安装边界来看，外壳内部预留了规整的腔体空间，可容纳电路板、电池、传动组件等内部零件，腔体内部设置了对应的卡扣安装位与螺丝柱定位结构，无需额外添加辅助连接件即可实现内部组件的快速装配，外壳的整体长度适配成年人手掌的握持跨度，最大截面直径处于人手握持的舒适受力区间，底部做圆弧收边处理，避免握持时底部硌手，整体外形尺寸兼顾了内部元件的容纳需求与手持操作的便携性，不会出现尺寸过大导致握持费力、或尺寸过小导致内部元件排布空间不足的问题。在实际建模过程中，这类曲面结构需要反复调整曲面控制点的权重，对比不同弧度下的握持贴合度，同时还要校核壁厚的均匀性，避免局部壁厚过厚导致成型周期延长、局部壁厚过薄导致结构强度不足，所有的加强筋与安装柱的位置都要避开内部元件的排布空间，同时保证与外壳内壁的连接过渡处做圆角处理，减少应力集中点，提升部件的抗摔抗冲击性能。
