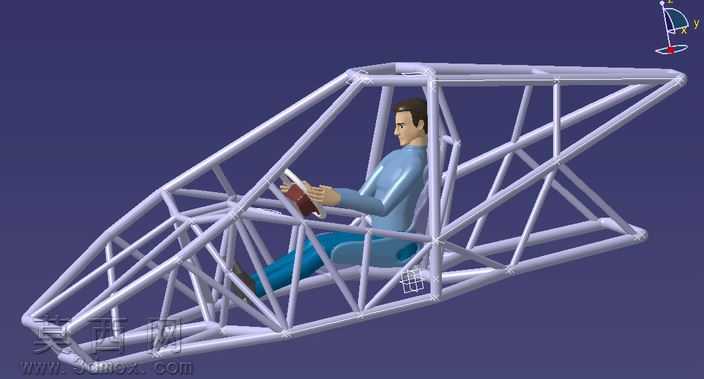

单座轻量化赛车管状车架带座椅布局

本作品为单座竞速车辆的管桁架式车架三维建模成果，建模过程中严格遵循轻量化竞速载具的结构设计逻辑，以空间桁架力学传递路径为核心搭建整体框架。建模阶段先通过基准平面定位驾乘人员的人机工程位置，确定座椅安装点、方向盘操作空间、踏板布置区域的核心坐标，再以不同管径的圆形管材为基础单元，沿着碰撞受力、载荷传递的最优路径搭建主环、前环、侧边防撞结构、后部承载结构的管段连接关系，所有管段交接处均做共节点处理，保证结构连接的力学连续性。材质设定上，车架管材统一赋予高强度合金钢材质属性，调整金属粗糙度参数呈现哑光银灰的金属质感，管材边缘做轻微倒角处理避免尖锐棱角的失真表现；驾乘人员模型采用标准人体数字模型，服装部分赋予哑光织物材质，座椅部分赋予磨砂皮革材质，方向盘赋予硬质工程塑料加局部防滑纹理的材质表现，不同部件的材质反光度、粗糙度参数做差异化调整，提升整体渲染的真实层次感。结构设计上，前部管段呈收敛式三角布局，可在正向碰撞时通过逐级溃缩吸收冲击能量，侧边防撞管采用双层斜向交叉排布，强化侧面受撞时的结构强度，后部管段预留动力总成、悬挂系统的安装接口点位，所有管段的排布均避开驾乘人员的肢体活动范围，保证乘坐操作的空间充裕性。渲染阶段采用深紫色纯色背景突出车架主体结构，添加标准三点光源系统，主光源从侧上方投射形成清晰的管段阴影，辅助光源补全暗部细节避免结构死黑，顶光强化金属管材的轮廓高光，让整体桁架结构的空间层次清晰可辨，直观呈现出车架的空间结构关系与人机适配效果，可作为轻量化竞速车辆车架设计、管桁架结构教学、人机工程布局验证的参考三维素材。
