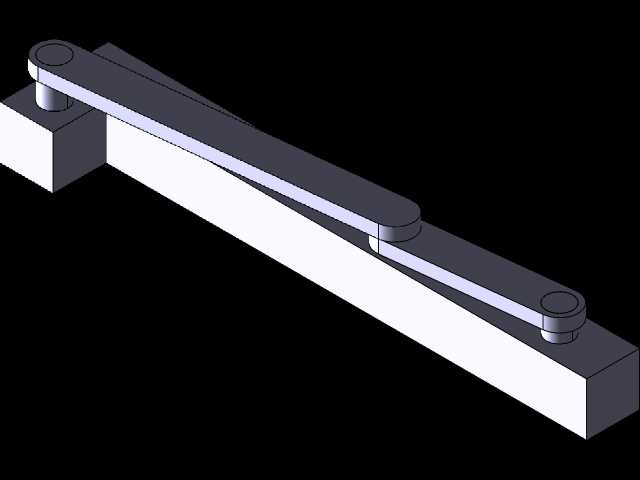

曲柄滑块运动转换机构三维结构

在各类通用机械的传动链路设计中，运动形式的转换是结构工程师经常需要处理的核心需求，曲柄滑块机构正是实现直线往复运动与旋转运动双向转换的经典结构，这套三维结构完整还原了机构的装配关系与运动逻辑，可直接用于原理验证、结构参考与运动仿真分析。从实际应用场景来看，这类机构广泛覆盖冲压设备的动力端、内燃机的活塞传动组、往复式泵体的动力输入单元、自动化生产线的直线推送模组等场景，不同场景下的曲柄滑块会根据负载、行程、运动频率调整各部件的尺寸比例与连接形式，这套基础结构可作为各类定制化设计的原型参考。从功能特性上看，该机构通过曲柄的定轴回转，带动铰接的连杆做平面复合运动，最终驱动滑块沿固定导轨做直线往复运动，反向输入时也可通过滑块的直线推拉带动曲柄输出连续旋转，传动过程无冗余传动件，动力传递路径短，机械效率较高，在中低负载的定行程传动场景中具备极高的可靠性。设计思路上，这套结构采用了最基础的对心曲柄滑块布局，滑块的运动轨迹延长线恰好通过曲柄的回转中心，这种布局下滑块的行程等于曲柄长度的两倍，运动规律具备明确的数学解析关系，便于工程师在选型时快速计算运动参数；各铰接位置均采用圆柱销配合的转动副结构，预留了合理的配合间隙，既保证转动过程无卡滞，也避免间隙过大导致的运动冲击；滑块部分采用矩形导向结构，与导轨的接触面积较大，可承受传动过程中产生的侧向分力，降低导向面的磨损速率。从安装边界来看，这套结构的固定安装面位于曲柄回转支座与直线导轨的底面，两个安装面处于同一基准平面，安装时只需保证基准面的平面度与固定牢靠，即可保证机构的运动精度；曲柄的回转半径决定了滑块的总行程，连杆的长度需要大于曲柄回转半径，避免机构出现死点位置无法启动的问题，实际应用中可根据所需的行程、往复频率调整曲柄与连杆的长度比，通常连杆长度与曲柄长度的比值取3到6之间，可有效降低滑块运动过程中的加速度峰值，减小传动冲击。在三维建模过程中，各部件的装配约束完全按照实际机械连接关系设置，曲柄与支座间为旋转约束，连杆两端与曲柄、滑块间均为旋转约束，滑块与导轨间为滑动约束，可直接导入运动仿真模块添加驱动后验证运动轨迹、速度与加速度变化曲线，为后续的工程化设计提供准确的参数参考。
