英飞凌IFX9201SG SPI封装H桥驱动芯片

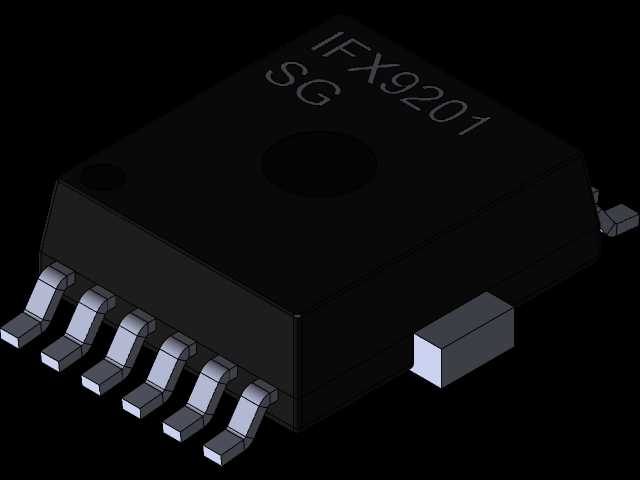

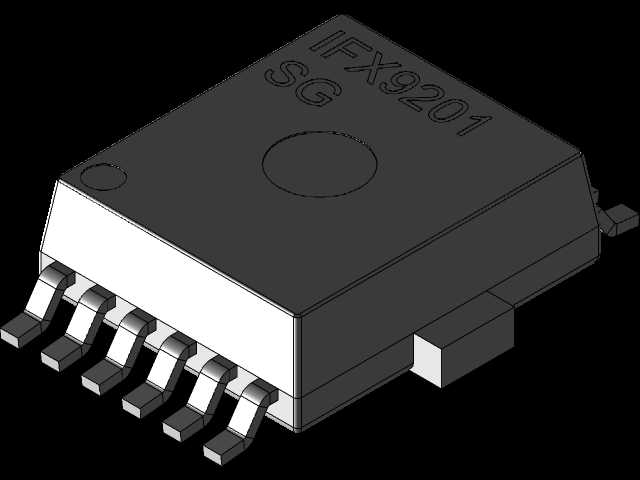

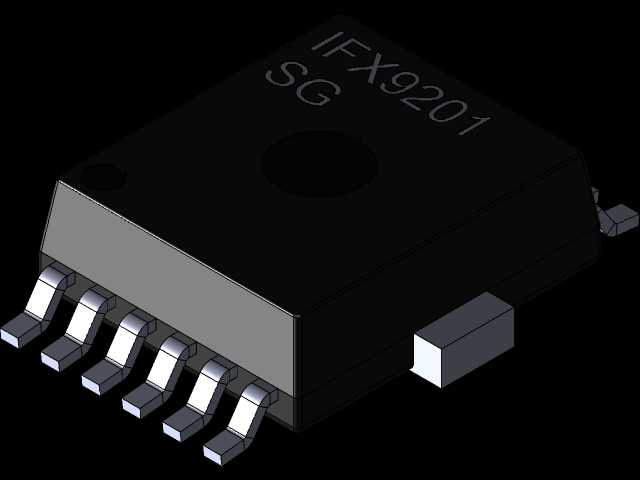

这款H桥功率驱动器件的三维建模，完全围绕实际电路布局中的安装适配需求展开，建模过程中优先还原了PG-DSO-12-17封装的真实引脚排布与本体轮廓，每一处引脚的弯折角度、伸出长度都对照器件手册的安装公差做了校准，确保导入PCB布局软件后，能直接匹配焊盘位置，不会出现三维干涉问题。在中小功率直流驱动场景里，这类H桥器件常被用于有刷直流电机的正反转控制、电磁线圈的双向驱动，比如小型工业执行器的驱动回路、车载小功率负载的控制单元、智能设备的传动模块驱动，都能见到同类型器件的身影，建模时特意保留了本体顶部的丝印标识轮廓，方便装配阶段的视觉对位，避免生产过程中出现器件反向贴装的问题。从设计思路上，模型没有做多余的外观美化，所有结构特征都服务于工程应用：本体侧面的散热焊盘尺寸严格按照封装规格绘制，预留的焊接间隙符合SMT贴片的工艺要求，引脚的共面度公差在模型中做了等效还原，结构工程师在做整机三维布局时，可以直接用这个模型校核器件周边的安全间隙，确认与周边电容、电阻、接插件的距离满足安规与装配要求，不需要再额外对照二维手册反复核对尺寸。安装边界方面，模型标注的本体占位尺寸完全对应实际器件的最大外形公差，引脚伸出本体的长度、引脚之间的节距都做了精准还原，做热仿真分析时，模型的本体体积、散热面位置也能直接作为仿真建模的基础参考，不需要二次修整模型。对于做驱动板结构设计、整机设备布局的工程师来说，这类精准的封装三维模型能大幅减少前期布局的反复修改工作量，在方案阶段就能提前规避器件与结构件干涉、焊盘对位偏差、散热空间不足等常见问题，尤其是在紧凑化的驱动模块设计中，精准的器件模型能帮助工程师在有限的板卡空间内合理排布所有元器件，兼顾电气性能与装配工艺要求，避免打样后才发现器件安装空间不足的问题。建模过程中还特意还原了器件本体的脱模斜度与边角倒角，这些细节虽然不影响电气性能，但在做整机的装配干涉检查时，能更真实地反映实际装配状态，不会因为模型边角做了直角简化，导致实际装配时出现边角磕碰的问题。
