纽马蒂科双离合器气动执行机构

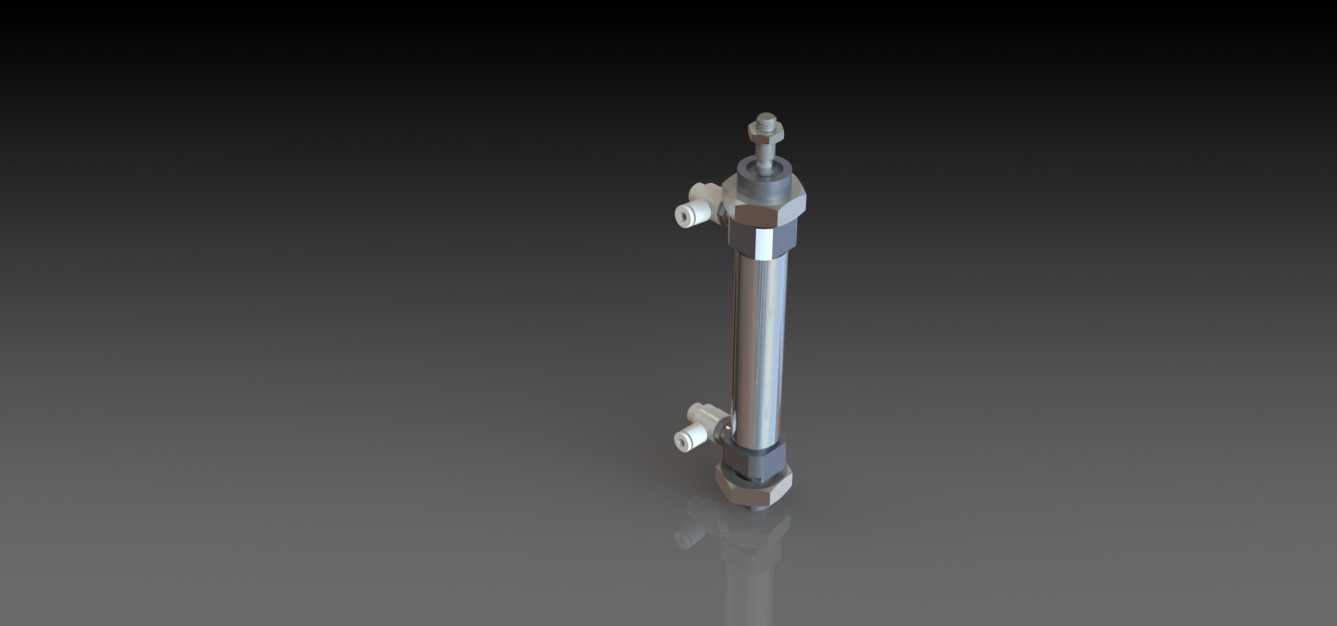

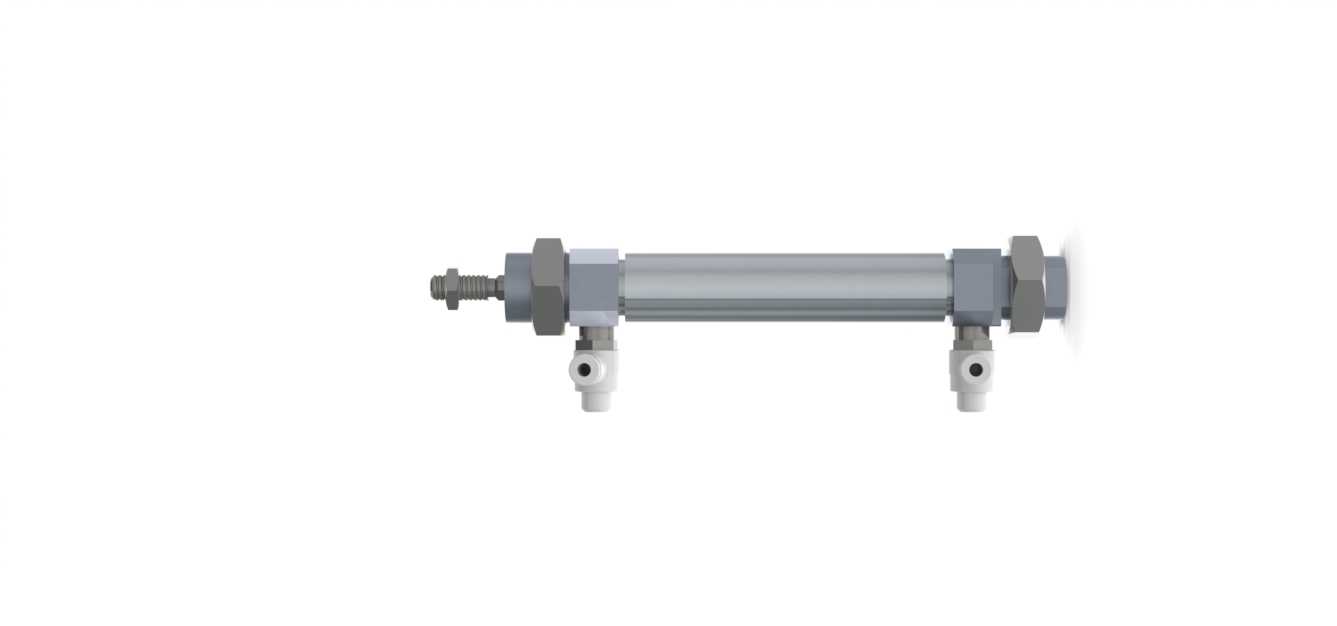

这款气动执行机构主要应用在搭载双离合传动系统的工业设备、商用车辆传动控制回路中，作为气压驱动的执行终端，承担离合器的分离、结合动作输出职能，依靠洁净压缩空气作为动力源，相比液压驱动回路响应速度更快，介质无泄漏污染风险，适配对动作节拍、清洁度有要求的传动控制场景。从结构设计来看，整体采用细长型缸体布局，缸筒选用硬质阳极氧化铝合金材质，表面粗糙度控制在合理区间，降低活塞往复运动的摩擦阻力，同时兼顾轻量化与耐压强度，缸体两端设置快插式气嘴接口，可直接匹配常规气动软管，无需额外转换接头，减少现场装配的工序耗时。活塞与活塞杆之间采用组合密封结构，包含防尘圈、导向环、动密封件，既可以阻挡外界粉尘、杂质进入缸体内部，也能保证长期往复运动下的气压密封性，避免内泄导致的输出力不足问题。活塞杆端部采用标准外螺纹连接结构，可适配不同规格的离合器拨叉连接头，安装端设置六角锁紧结构，方便现场安装时调整伸出行程余量，适配不同安装空间下的连接需求。从安装边界来看，缸体外径适配常规紧凑型安装空间，可直接通过缸体两端的安装螺母固定在设备支架上，无需额外设计复杂的安装座，轴向尺寸预留了足够的行程余量，满行程动作时不会与周边的传动部件发生运动干涉。在实际选型应用中，这类执行机构需要匹配对应通径的电磁阀控制气路通断，同时在供气回路设置过滤调压元件，保证供气压力稳定在额定工作区间，避免压力波动导致的离合器结合分离动作不到位。设计建模过程中，对缸体内部的活塞行程、气腔容积做了精准匹配，保证动作过程中输出力平稳，不会出现爬行、卡顿现象，外部气嘴的布局角度经过优化，避免接装气管后与周边管线产生干涉，整体结构紧凑，可直接集成到现有双离合传动系统的气动控制回路中，替换同规格的老旧执行部件，也可作为全新设备传动系统设计的选型参考，建模时还原了所有外部安装特征、密封结构细节，可直接用于设备装配干涉检查、气路布局模拟等设计环节。
