L型直角直流齿轮电机安装固定支架

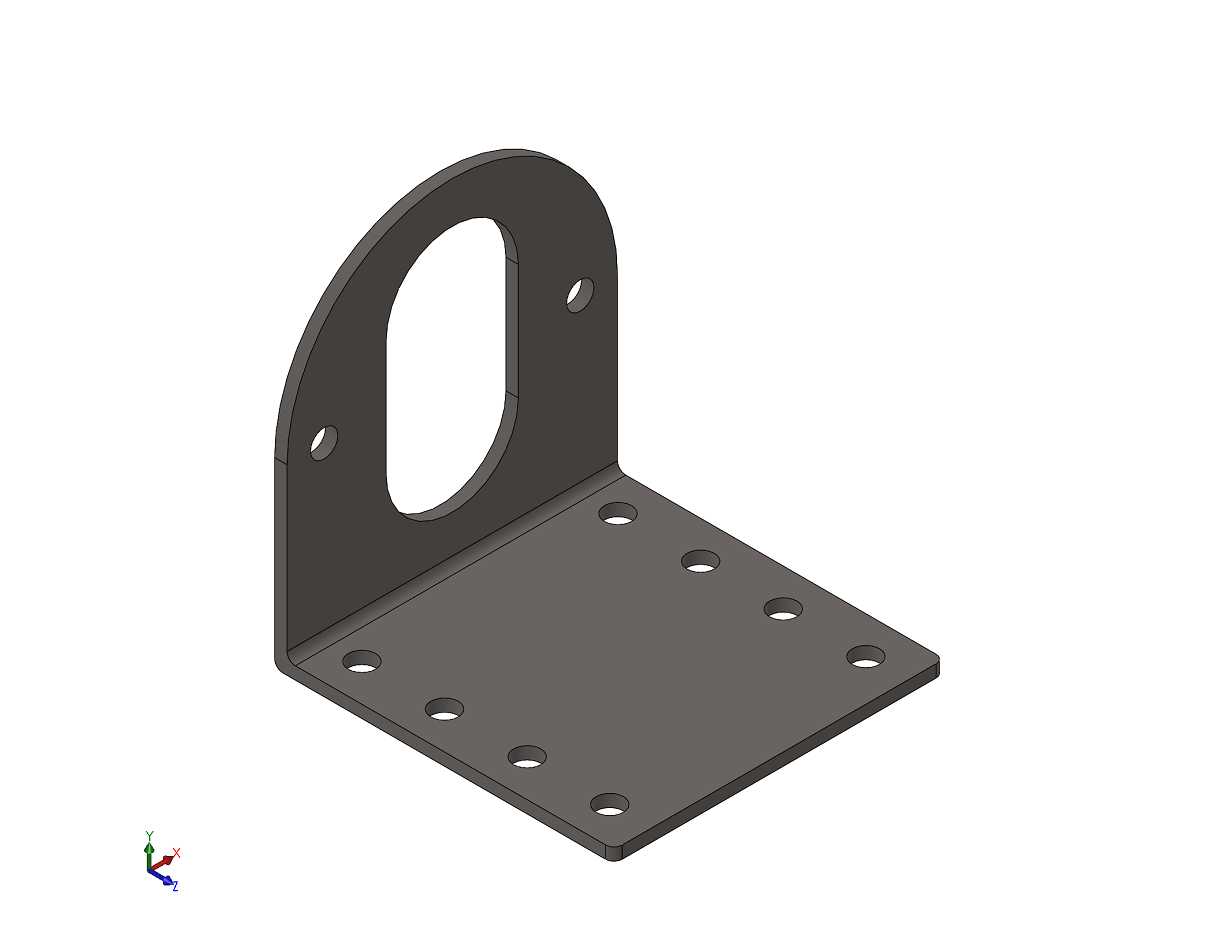

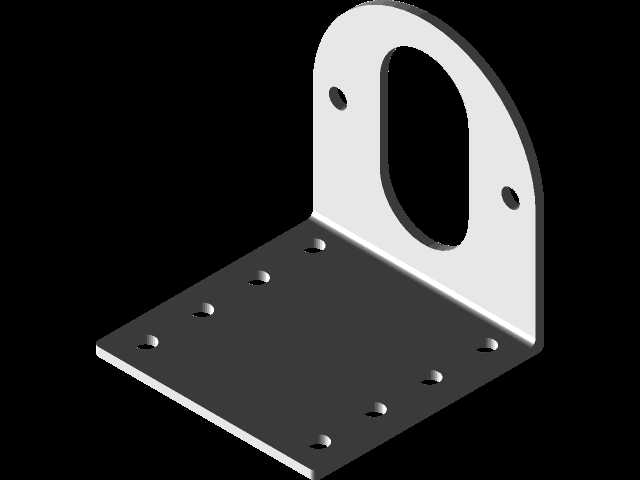

这款L型直角结构的安装固定件，主要适配SPG30、SPG50系列直流齿轮电机，在小型自动化输送线、桌面级分拣机构、智能仓储微型推料装置、小型教具传动平台这类对安装空间有严格限制的场景中十分常用。日常做小型设备结构排布时，这类直角支架能直接将卧式排布的电机输出轴调整为垂直安装面的朝向，省去额外做转接板、配钻调整孔的工序，大幅压缩装配环节的调试周期。从结构设计逻辑来看，支架采用一体折弯成型的L型构型，竖直安装面开设的长圆形避让孔，刚好对应齿轮电机端盖的定位凸台与出线位置，既可以给电机本体提供足够的嵌入定位空间，避免安装时电机端面与支架出现硬干涉，也能预留少量的位置调整余量，抵消加工时的孔位公差带来的装配偏差。竖直面两侧的两个小孔用于穿设电机固定螺丝，将电机本体牢牢锁附在立面上，不会因为电机启停时的反向扭矩出现松动偏移。水平安装面均匀排布的多个安装孔，采用对称式的孔位布局，既可以适配不同孔距的设备安装基板，也能根据实际走线、周边部件避让需求，灵活选择锁附位置，不用在设备基板上重新配钻多余的工艺孔。做结构选型时需要注意，该支架的竖直立面高度刚好匹配对应系列齿轮电机的机身长度，安装后电机尾部不会突出支架立面过多，水平底板的宽度与长度边界，刚好覆盖电机安装后的重心投影范围，即使设备运行中出现小幅振动，支架也能提供足够的支撑刚度，不会出现悬臂下垂、电机输出轴同轴度偏移的问题。折弯处做了小半径的圆角过渡，避免应力集中导致长期受载后出现折弯处开裂的问题，整体采用等厚板材加工，受力均匀，在常规的小型传动负载工况下，完全可以满足长期使用的强度要求，不需要额外做加强筋结构，也能控制整体的安装占用空间。
