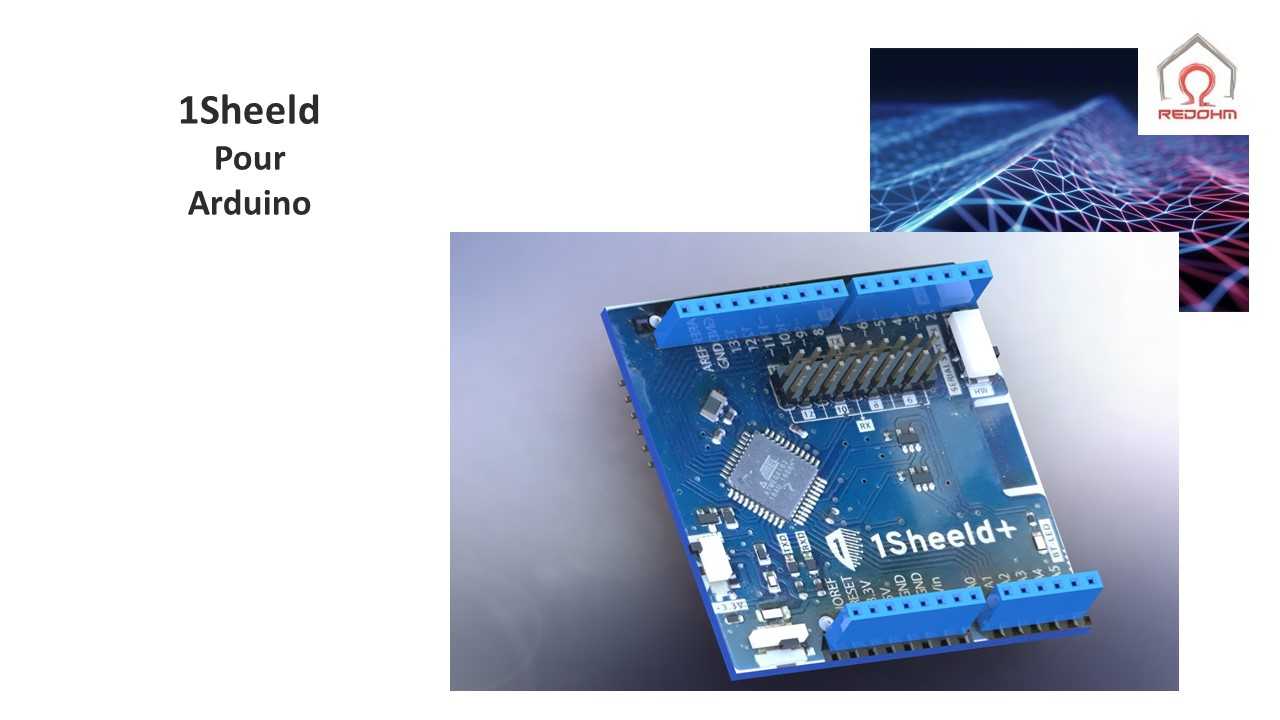

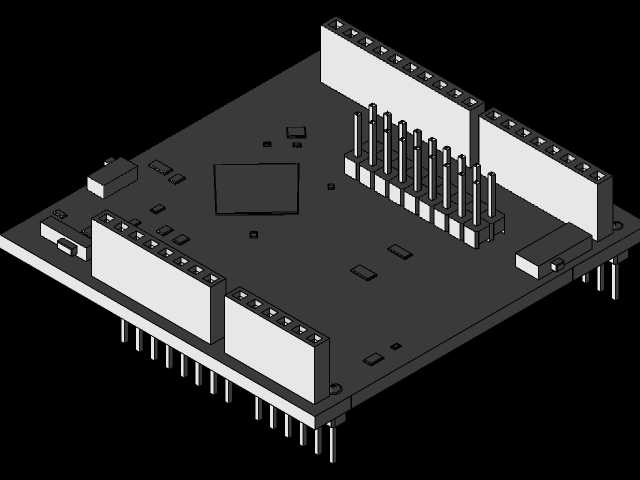

Arduino适配1Sheeld扩展功能板结构设计

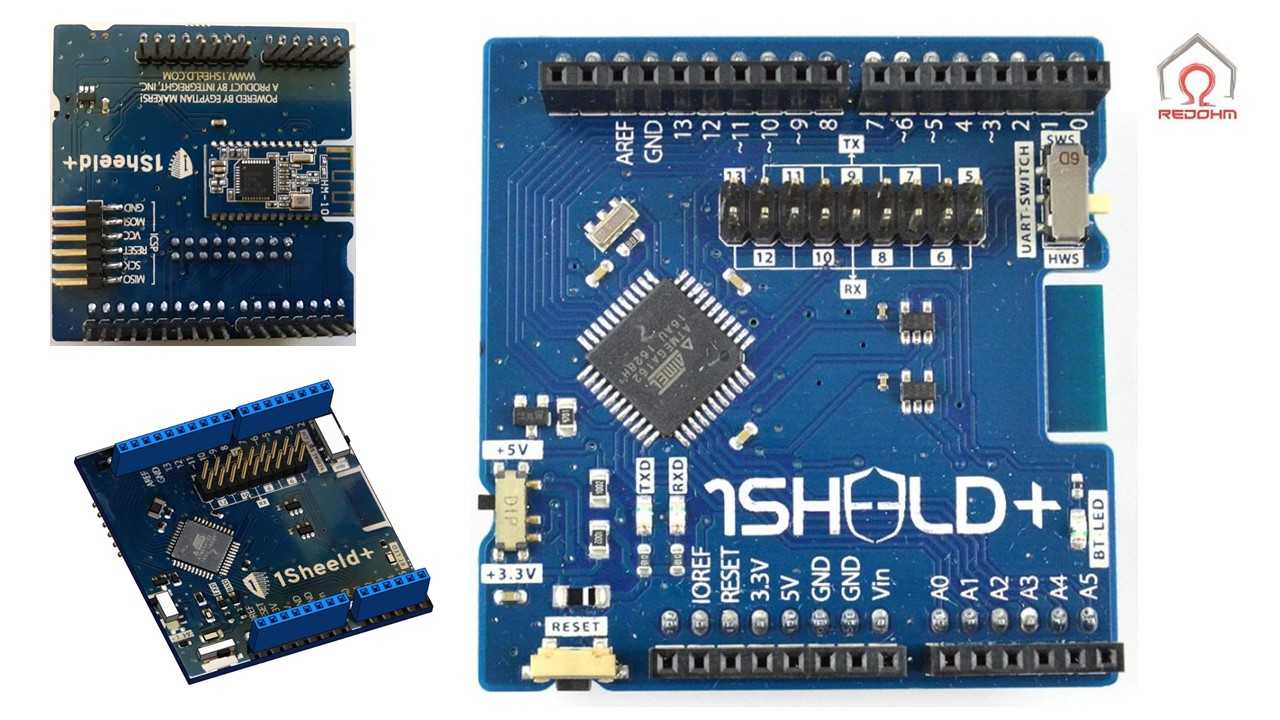

这款适配Arduino平台的1Sheeld扩展板，主要面向嵌入式开发、智能硬件原型搭建场景，在创客项目、小型智能设备开发、教学实验场景中应用广泛，能够替代多种独立传感器与功能模块，降低原型搭建的硬件成本与接线复杂度。从功能特性来看，该扩展板通过排针与Arduino主控板直连，板载蓝牙通讯模块，可实现与移动设备的无线数据交互，将手机自带的加速度计、陀螺仪、GPS、显示屏、按键等硬件资源映射为Arduino可直接调用的功能模块，开发者无需额外购置对应的实体传感器，即可快速完成功能验证。设计思路上，整体采用标准Arduino Shield扩展板尺寸规范，板型轮廓与常规Arduino Uno、Mega系列主控板完全匹配，两侧排针的引脚定义完全遵循Arduino官方扩展接口标准，安装时可直接叠插在主控板上方，不会额外占用过多安装空间，也不会遮挡主控板上的核心接口。板上元件布局充分考虑了安装边界，排母高度统一控制在标准范围内，叠插后整体堆叠高度不会超出常规开发项目的安装空间限制，板载接口的位置避开了主控板的USB供电口、电源接口等常用外接接口，不会影响主控板本身的接线与供电。电路布局上，蓝牙模块放置在板卡边缘区域，减少板上高频信号对蓝牙通讯的干扰，核心处理芯片位于板卡中心位置，周边预留了足够的散热空间，排针引脚的走线做了等长处理，保证数字信号、模拟信号传输的稳定性。在实际项目应用中，该扩展板可快速实现手机与主控板的双向数据传输，比如在小型智能交互装置开发中，可直接调用手机的麦克风采集声音信号，通过蓝牙传输给主控板执行对应的动作指令；在移动机器人原型开发中，可直接调用手机的重力感应数据实现姿态控制，省去了额外购置姿态传感器的成本与调试步骤。结构设计上充分考虑了反复插拔的耐用性，排针选用加厚镀金材质，多次插拔后仍能保证接触可靠性，板卡四角预留了标准安装孔位，需要固定安装时可通过铜柱将扩展板与主控板、底层安装板锁紧，避免项目移动过程中板卡松动导致的接触不良问题。板上的功能标识印刷清晰，每个排针对应的引脚功能都做了丝印标注，开发过程中接线、查错都十分便捷，板载状态指示灯放置在板卡边缘醒目位置，可直观查看蓝牙连接状态、电源供电状态，调试过程中能快速判断硬件工作状态。
