奥兰治约翰逊200转减速直流电机结构

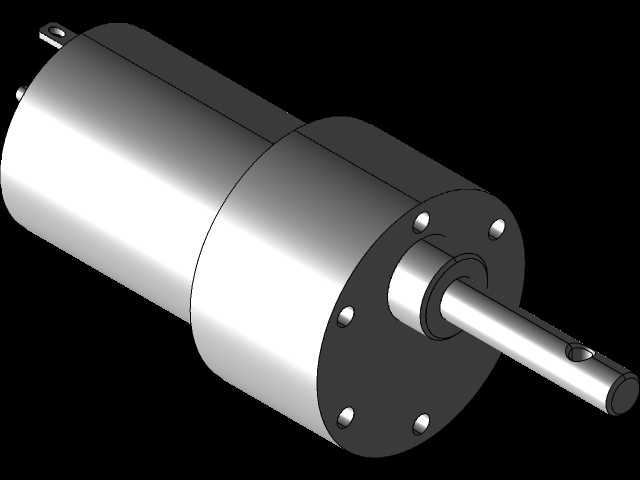

这款200RPM转速的减速电机，常被应用在小型自动化输送线、智能仓储分拣模组、家用小型自动设备、教学实验实训台这类对输出扭矩有要求、对转速有精准限制的场景中，区别于高速直驱电机，它自带的减速箱结构能把原动机的高转速降低到适配负载的区间，同时放大输出扭矩，避免负载启动时出现堵转、扭力不足的问题。从结构设计来看，模型还原了电机本体与减速箱一体化的布局，电机段为圆柱型机壳，表面做了光滑的金属质感处理，对应实际生产中的镀锌或镀镍钢壳工艺，能兼顾散热性能与结构防护能力；减速箱端采用法兰式安装面，端盖上均匀分布6个安装沉孔，安装时可以直接通过螺栓把电机固定在设备的安装立板上，不需要额外设计复杂的固定支架，能大幅缩减设备装配时的设计工作量。输出轴为单出轴结构，轴端加工有横向的销孔，实际使用时可以通过插入圆柱销来固定同步轮、联轴器或者输出摇臂，避免传动件和轴之间出现相对滑动，保证动力传输的稳定性。设计过程中没有冗余的装饰特征，所有结构都围绕实际装配需求搭建：机壳和减速箱的配合止口做了清晰的还原，能体现实际生产中过盈配合加胶粘的装配工艺；输出轴和端盖之间的轴承位也做了明确的结构区分，对应实际装配中深沟球轴承的安装位置，保证轴系转动时的同轴度，减少运转过程中的径向跳动。从安装边界来看，电机整体为同轴式圆柱布局，最大外径为减速箱端的法兰直径，电机本体段直径略小于减速箱法兰，安装时只需要在安装板上开出对应输出轴的过孔，周围预留螺栓安装的操作空间即可，不会占用过多的设备内部空间，非常适合在紧凑的小型设备内部布置。这类定速减速电机不需要额外搭配调速器就能获得稳定的低转速输出，在负载波动不大的连续运转场景中可靠性很高，模型的结构还原度足够支撑设计人员做设备布局干涉检查、安装工位设计时直接调用，不需要再重新测绘电机的外形尺寸，能缩短前期方案设计的周期。
