FRC赛事定制轮毂导轨传动组件

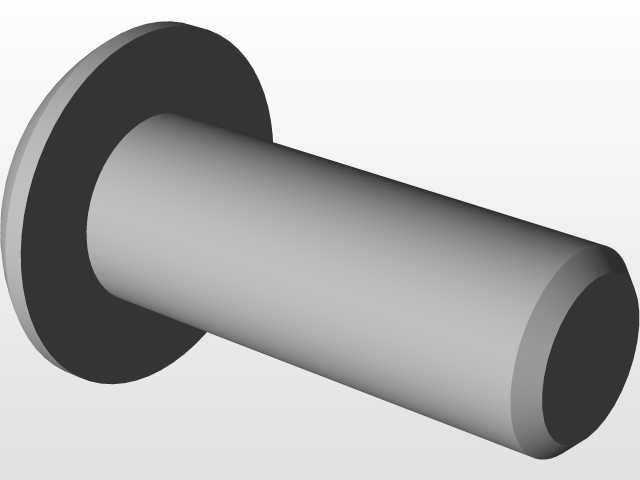

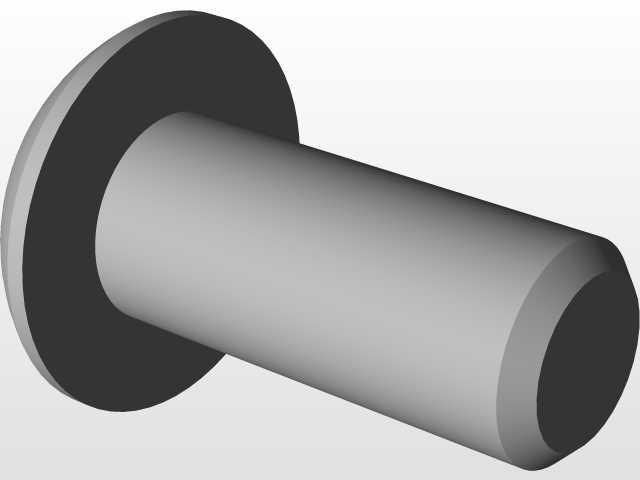

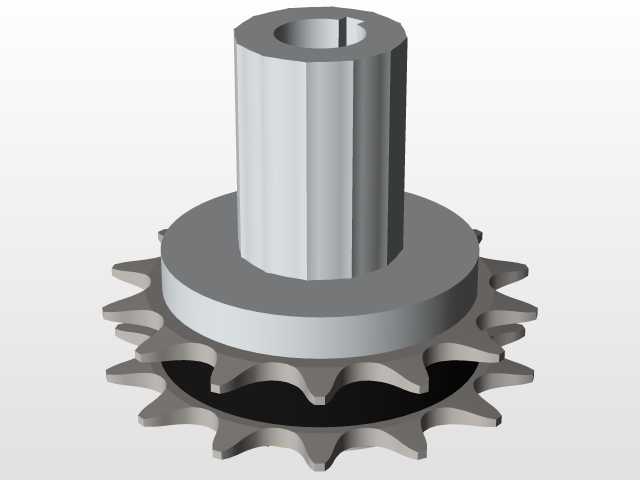

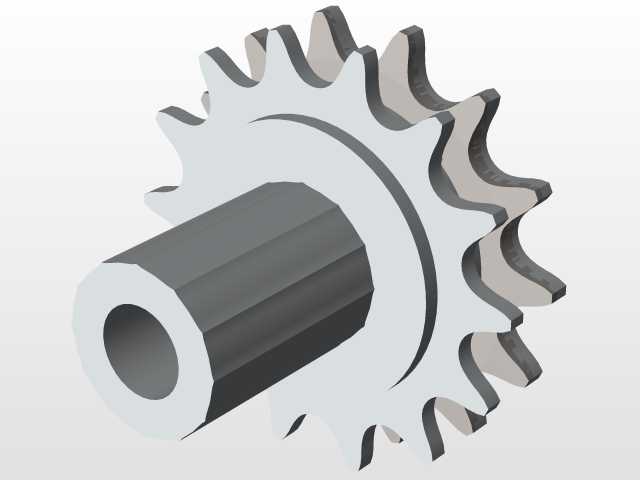

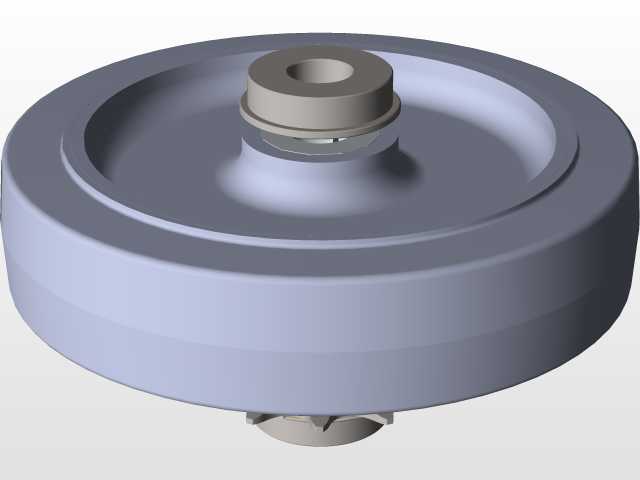

该传动组件针对场地竞速类机器人赛事的动力传递需求开发，核心适配封闭环形赛道的链条传动布局，解决常规标准轮毂在高速急转工况下的链条跳齿、定位偏移问题。从结构设计逻辑来看，主体轴件采用阶梯轴构型，大直径段作为轮毂安装基准面，外伸小直径段直接对接驱动电机输出端，省去额外的联轴器转接结构，既压缩了传动链的轴向安装空间，也减少了转接环节带来的传动背隙。轴身沿轴向开设的通长C型槽是核心功能结构，区别于常规平键键槽的设计，该槽道可直接嵌入适配的C型导轨滑块，在传动过程中同时承担周向扭矩传递与轴向滑动导向的双重作用，无需额外加装导向衬套或直线轴承，大幅简化了轮组的支撑结构。实际应用场景中，这类组件多用于需要轮组沿轴向小幅位移的张紧调节机构，当赛道表面存在起伏或链条长期使用出现拉伸松弛时，轮毂可沿C型导轨小幅滑动自动补偿张紧量，避免人工频繁调整张紧轮的繁琐操作。从安装边界来看，轴件的同轴度公差控制在0.02mm以内，大直径轮毂安装段的表面粗糙度达到Ra1.6，可直接压装标准规格的链轮轮体，端面预留的螺纹孔可配合端盖实现链轮的轴向锁止，防止高速运转下的轮体窜动。设计过程中充分考虑了赛事场景的轻量化需求，轴件主体采用高强度铝合金加工，在保证抗扭强度满足峰值扭矩输出的前提下，尽可能削减非受力区域的材料余量，整体重量较同尺寸钢制轴件降低40%以上，适配移动机器人对负载重量的严苛要求。C型槽道的截面尺寸经过反复校核，槽口边缘做了R0.5的圆角处理，避免滑块滑动过程中出现应力集中导致的槽口开裂，槽道内壁的粗糙度控制在Ra3.2，保证滑块滑动时的顺畅度，不会出现卡滞或顿挫。在传动匹配上，轮毂的安装节圆尺寸完全适配对应规格的传动链条，链轮安装位的定位台阶高度经过精确计算，保证链条安装后与电机输出链轮处于同一平面，从根源上消除链条偏磨的隐患。这类结构除了赛事机器人场景外，也可迁移应用到小型自动化输送线的张紧轮组、轻型移栽机构的滑动传动轴等场景，其集成式的传动导向设计能有效减少设备的零件数量，降低装配复杂度，提升机构整体的运行可靠性。
