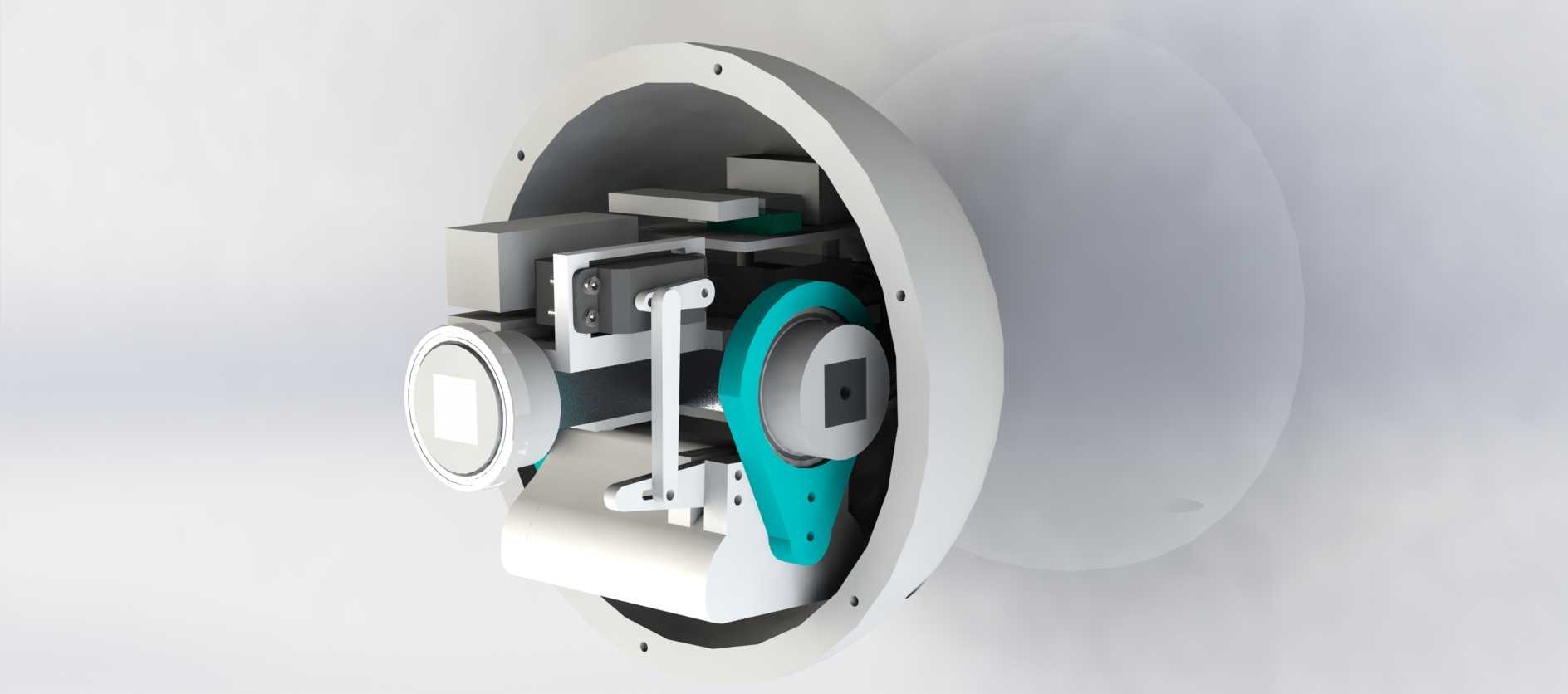

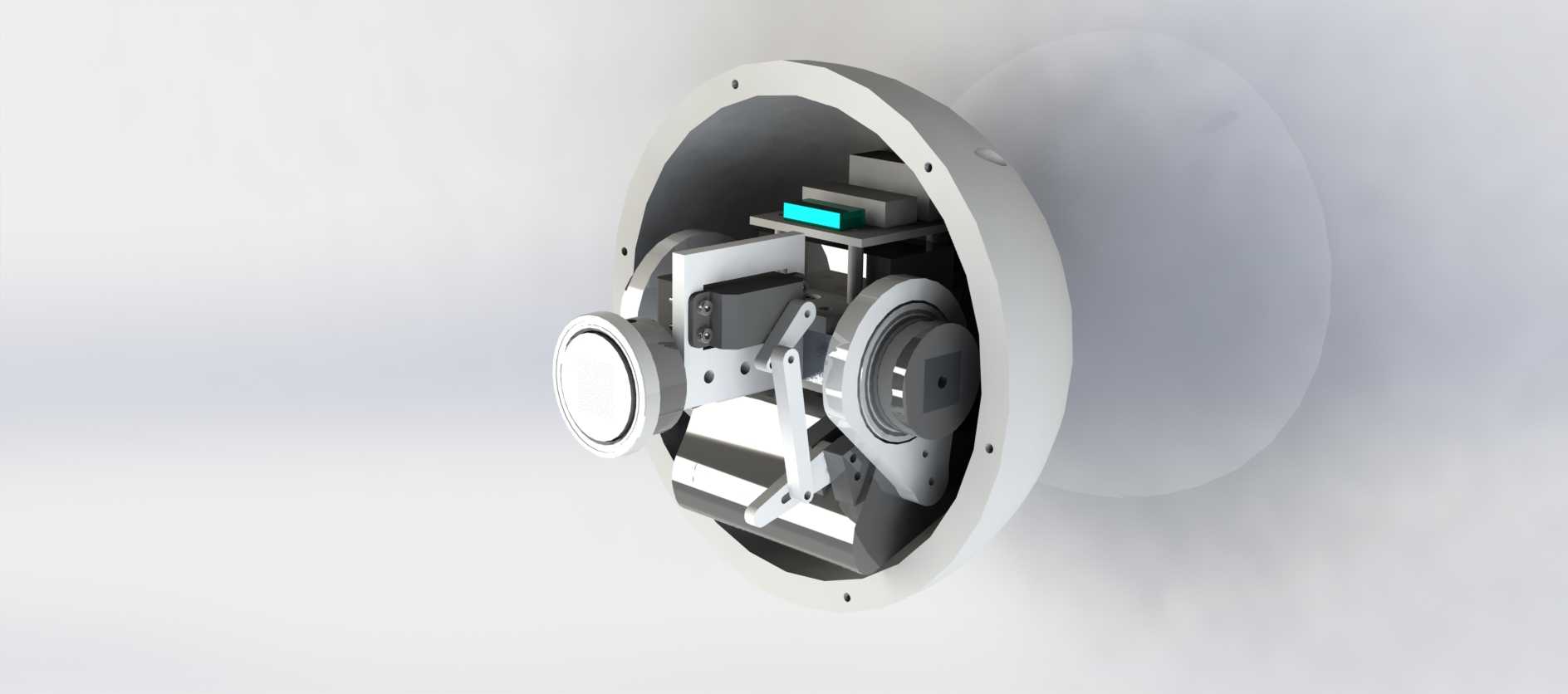

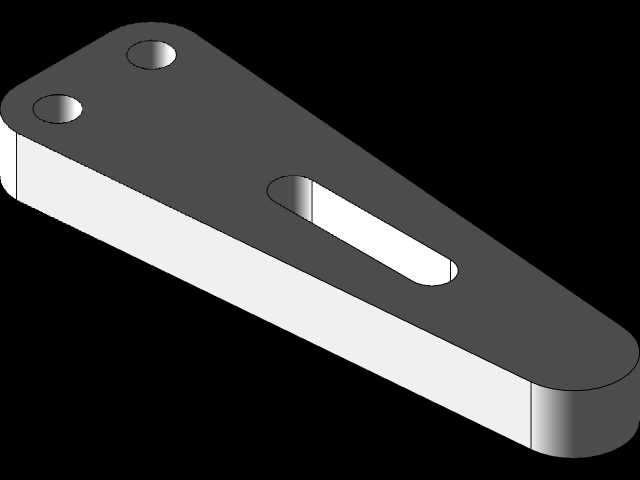

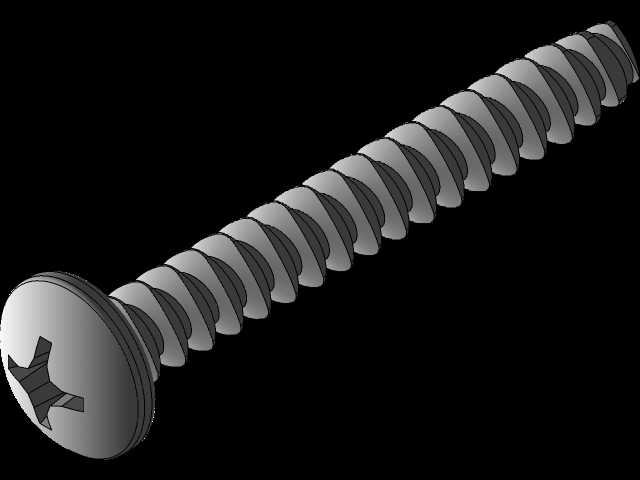

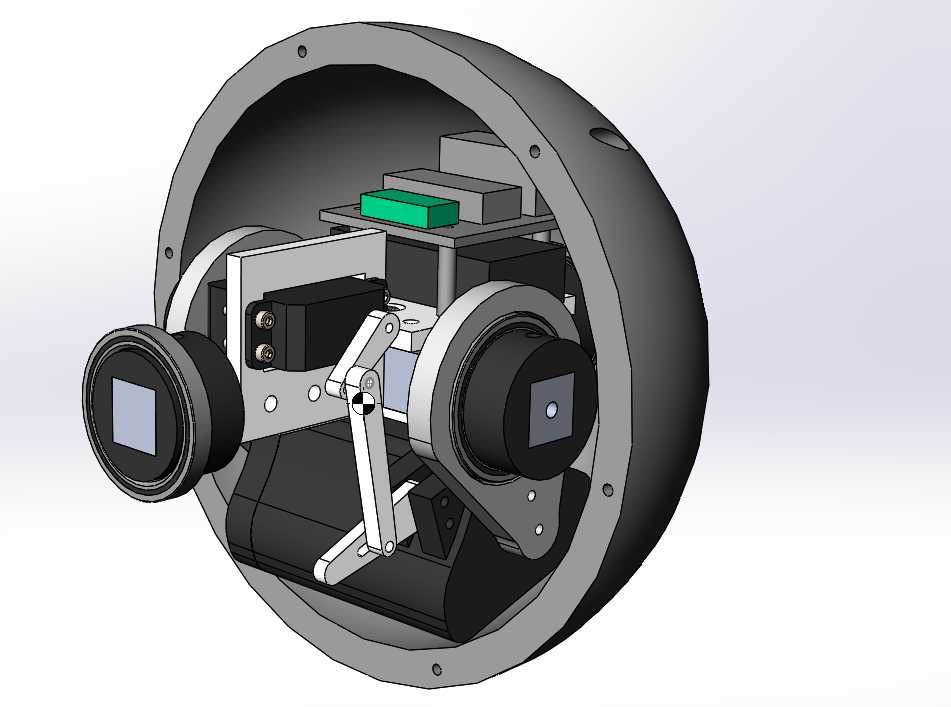

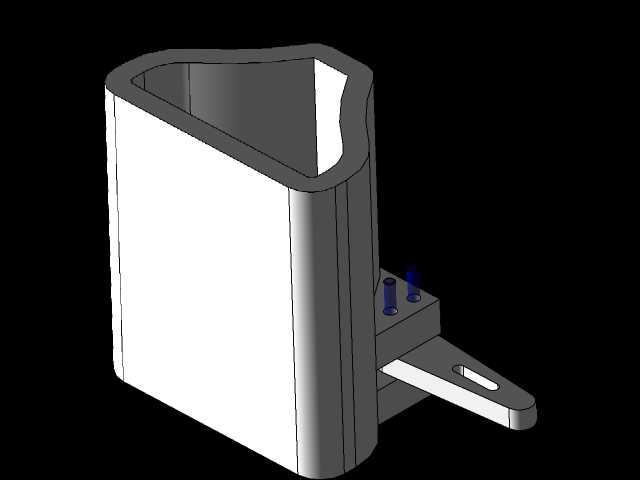

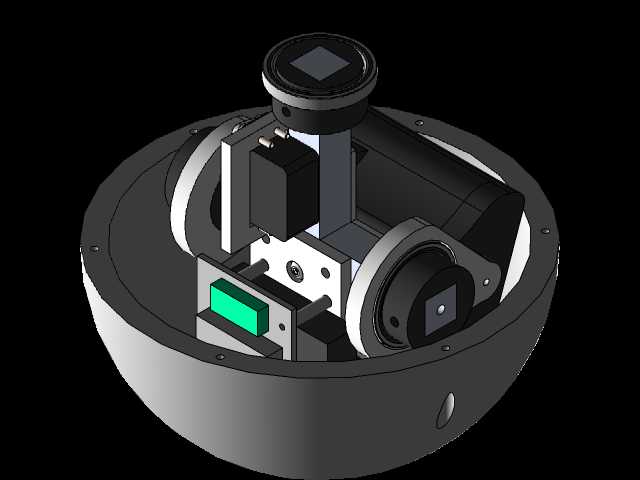

这款自走式保龄球装置主要面向休闲运动设备的定制开发场景,可用于商用保龄球馆的特色互动体验项目,也可作为机械创新设计的教学演示载体,替代传统无动力保龄球实现自主寻迹、路径修正的行进功能,解决常规保龄球投出后轨迹完全受初始作用力影响、无法自主调整行进方向的痛点。装置的核心功能是依靠内置的配重偏移实现行进方向的动态调整,无需额外加装惯性测量单元即可完成转向动作,整体结构分为上部的保龄球主体容纳腔与下部的转向执行组件两部分,上部腔体采用贴合保龄球曲面的内凹轮廓设计,腔体壁厚均匀控制在3mm,既保证对保龄球的包裹限位强度,又尽可能降低整体自重,避免额外负载影响行进灵敏度。下部的转向控制臂采用带长条形调节孔的悬臂结构,安装孔位预留了2mm的间隙余量,可适配不同直径规格的保龄球配重安装需求,控制臂与腔体底部的连接座采用两个定位销加紧固螺丝的固定方式,连接座上预留的两个安装柱可直接固定配重钢球的限位座,钢球配重的位置可根据实际行进轨迹的偏差量进行前后微调,配重偏移产生的重力差会直接作用于底部的行进接触轮,带动装置整体向目标方向偏转。设计过程中优先考虑了结构的易装配性,所有零部件均采用常见的钣金折弯与机加工工艺成型,上部腔体的边缘做了R2的圆角过渡,避免装配过程中出现锐边划伤的问题,腔体与下部连接座的配合面设置了0.1mm的定位止口,组装时无需额外工装即可快速对齐孔位。安装边界方面,装置整体的底部投影尺寸控制在120mm*80mm范围内,控制臂向外延伸的最大长度不超过40mm,可完全容纳标准直径218mm的保龄球下部1/5区域,不会与保龄球馆的球道侧边护栏产生运动干涉,底部接触轮的突出高度设置为5mm,既保证与球道表面的足够摩擦力,又不会因突出量过大导致装置整体重心过高出现行进侧翻的问题。实际使用过程中,可根据不同球道的表面摩擦系数调整钢球配重的重量,摩擦系数较大的球道可适当增加配重重量提升转向响应速度,摩擦系数较小的球道则降低配重重量避免转向过度,控制臂上的长条形调节孔可实现配重位置的无级调整,无需重新加工孔位即可完成转向灵敏度的校准,整体结构无复杂的传动齿轮与电控元件,后期维护仅需定期检查连接螺丝的紧固状态即可,故障率远低于带电控系统的自走保龄球装置。
