带斜面输入8:1传动比行星锥齿轮组

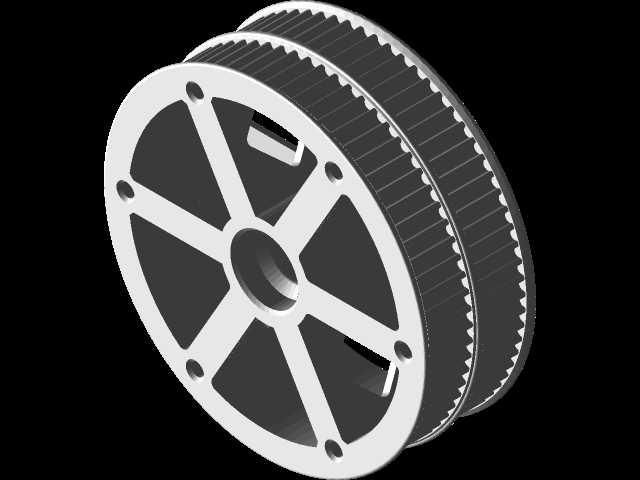

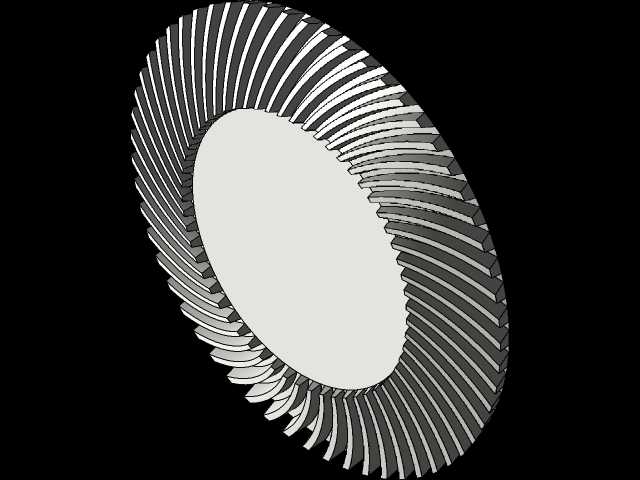

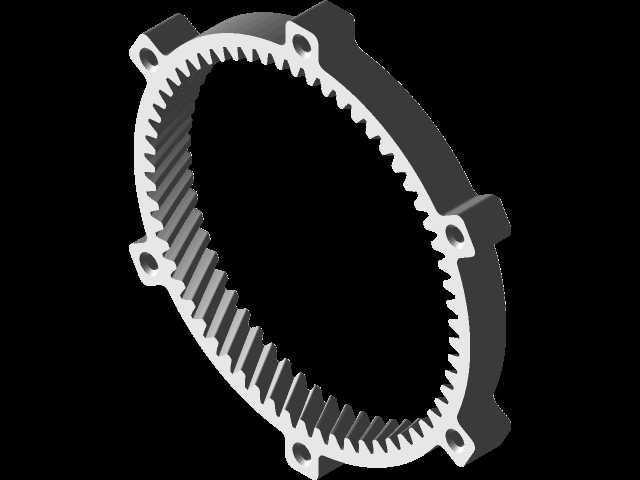

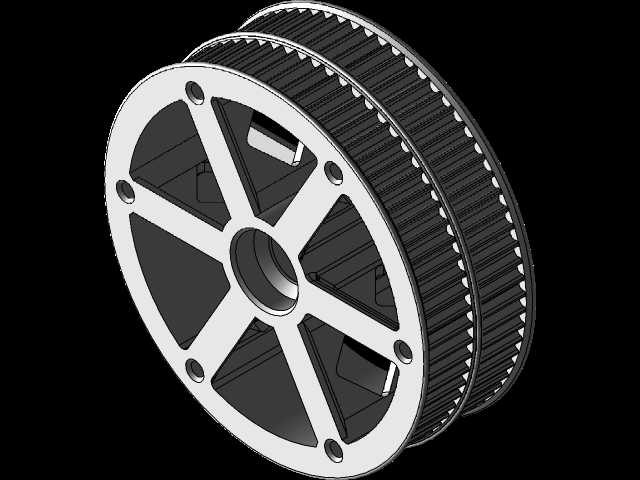

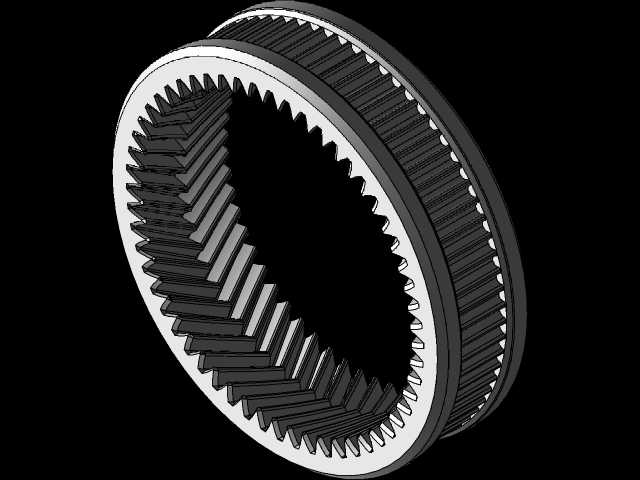

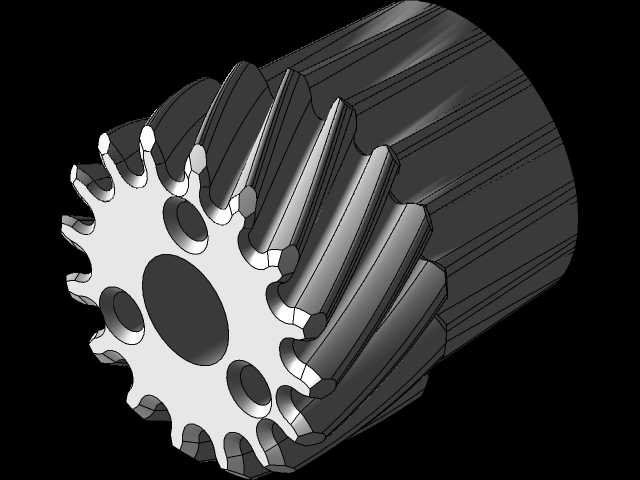

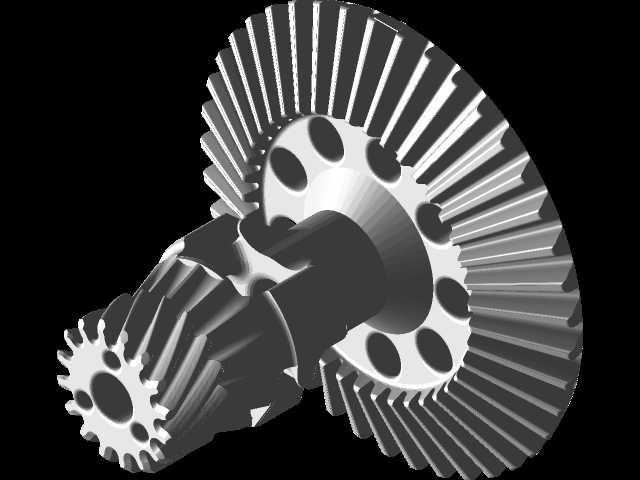

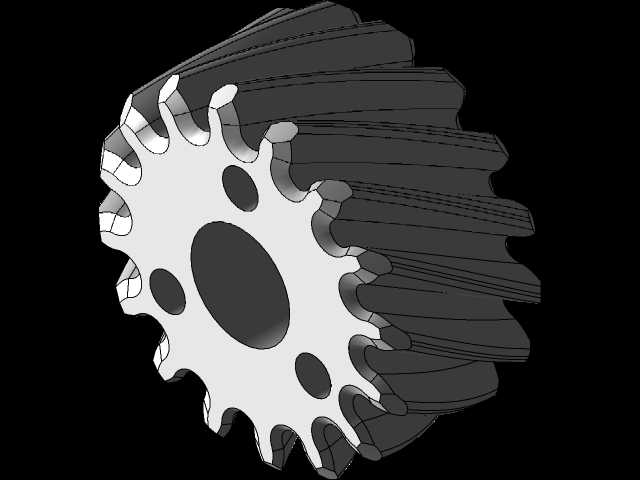

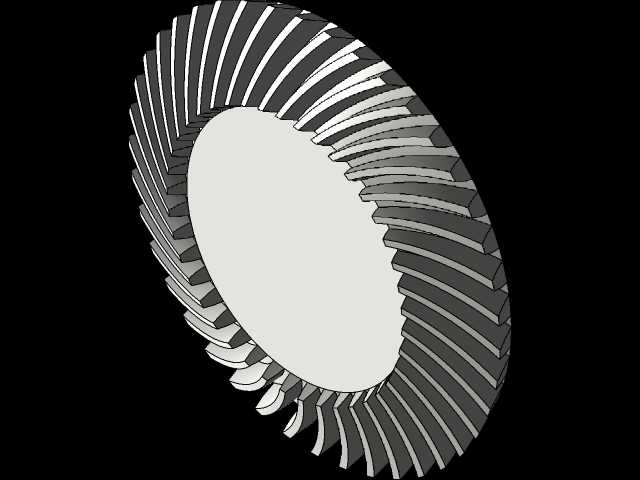

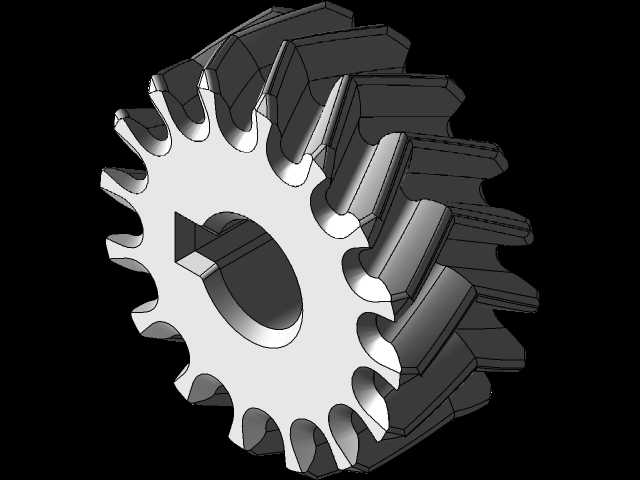

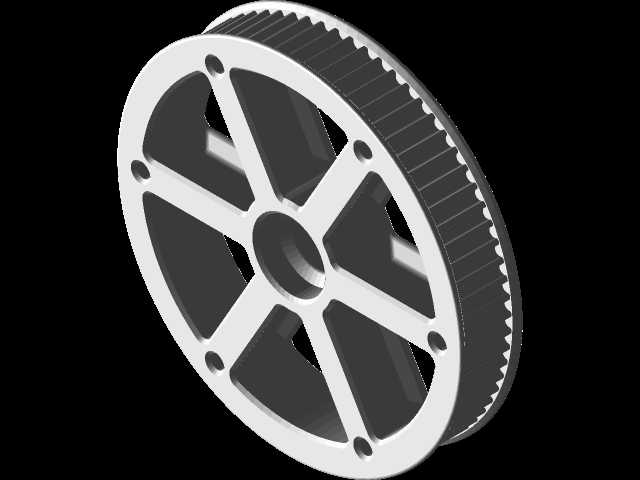

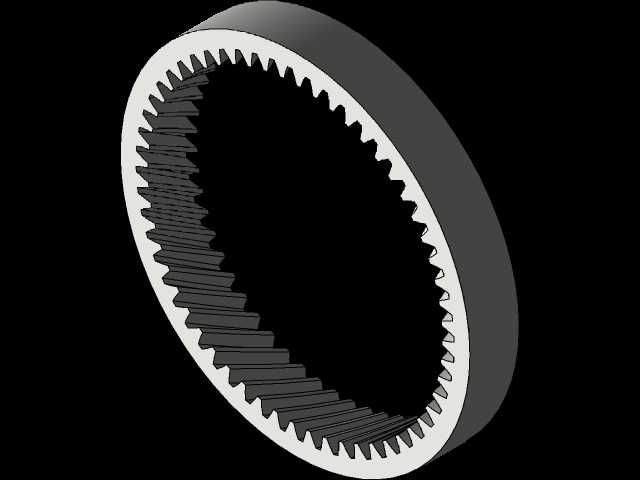

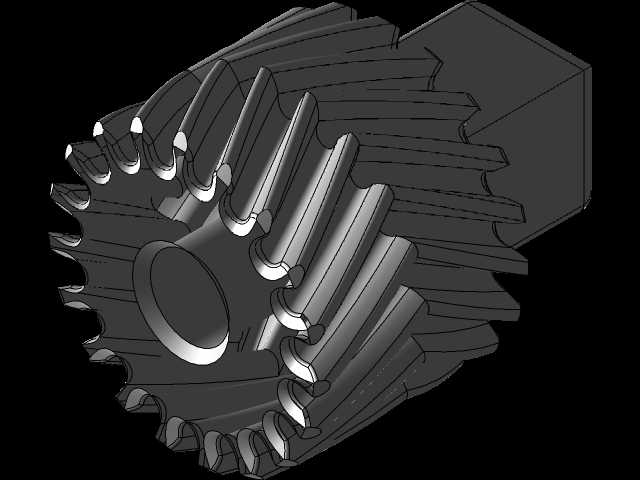

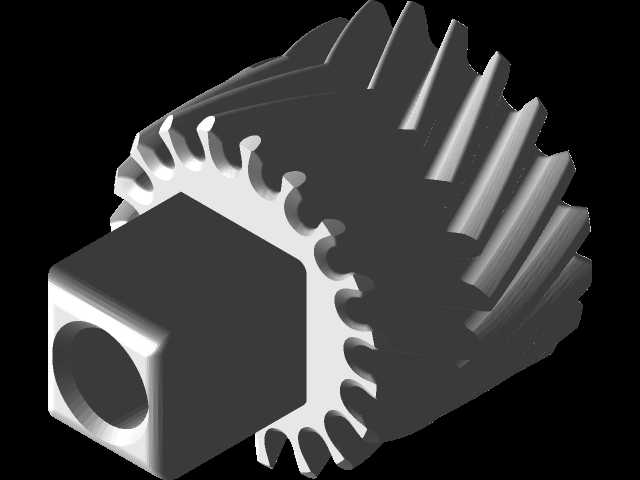

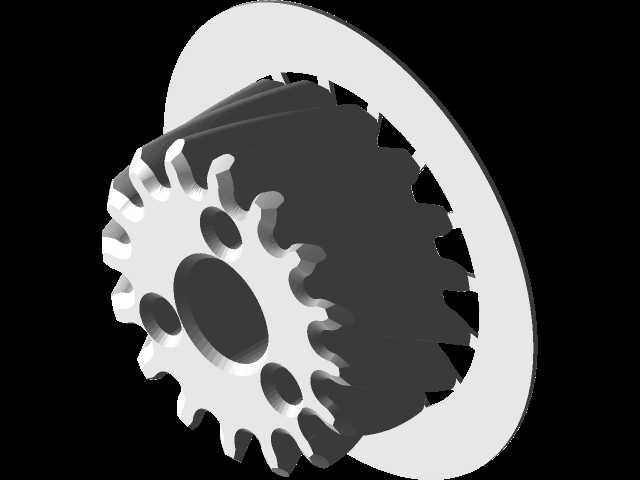

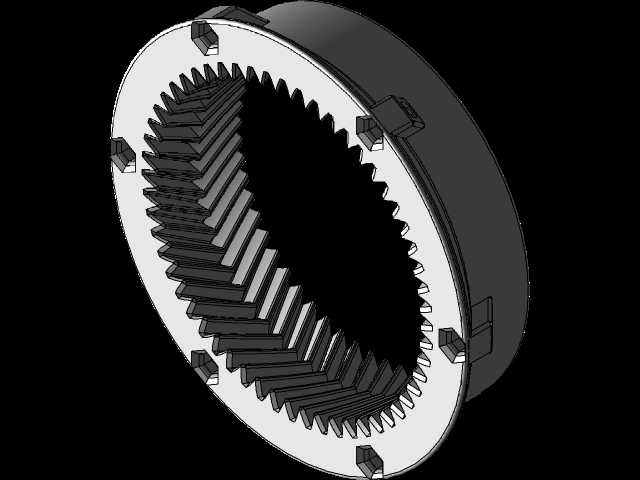

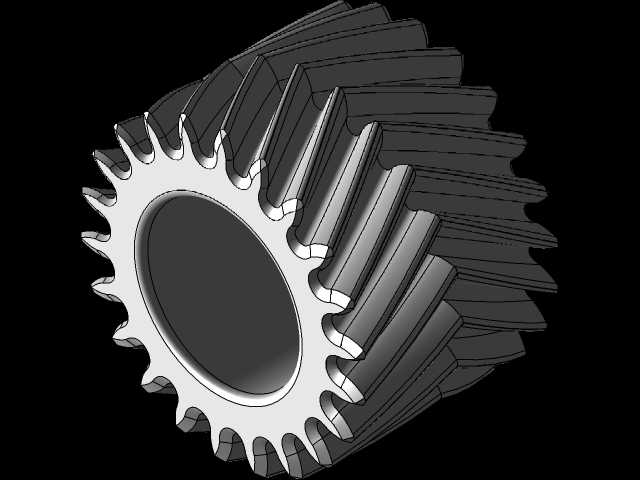

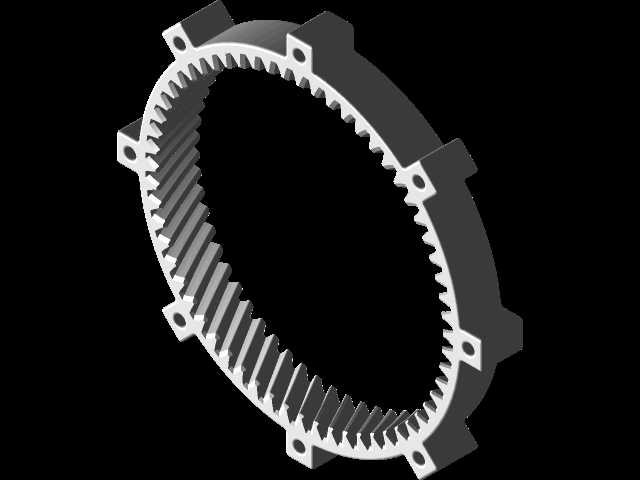

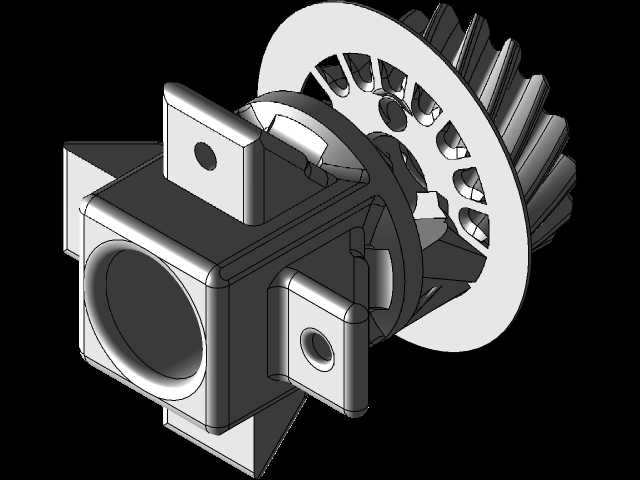

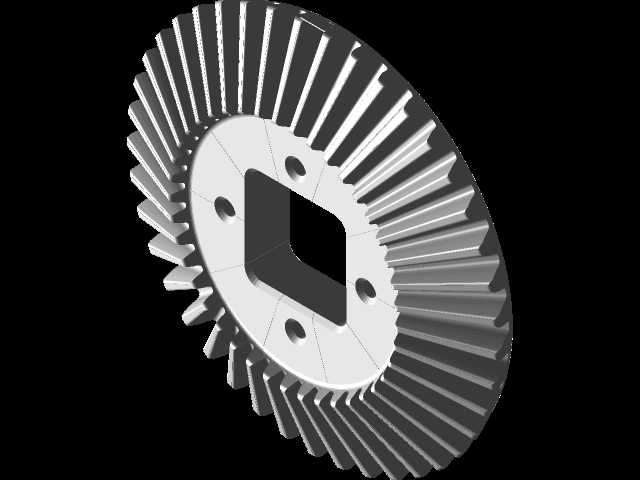

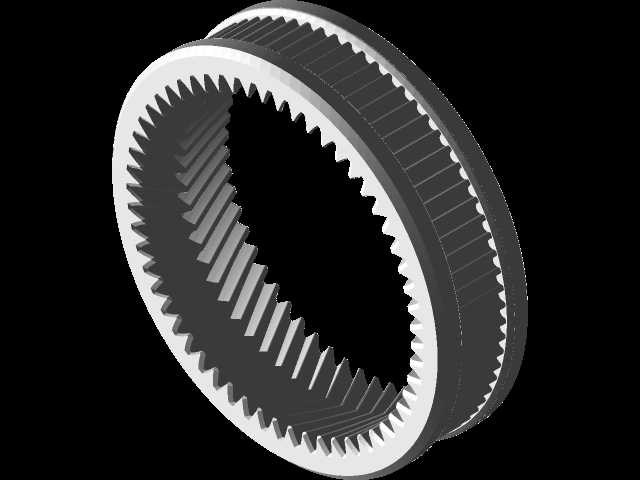

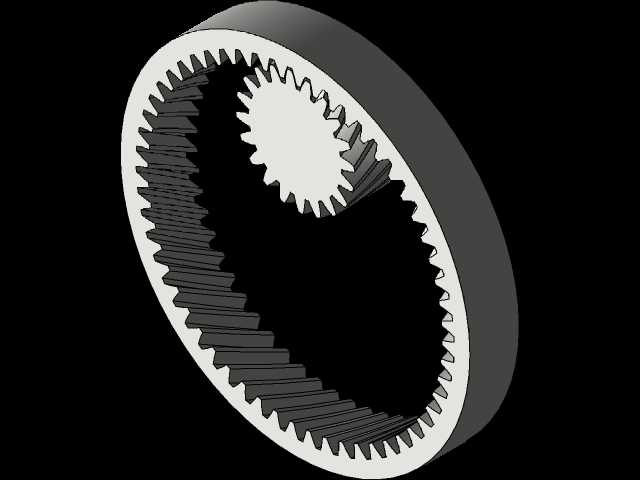

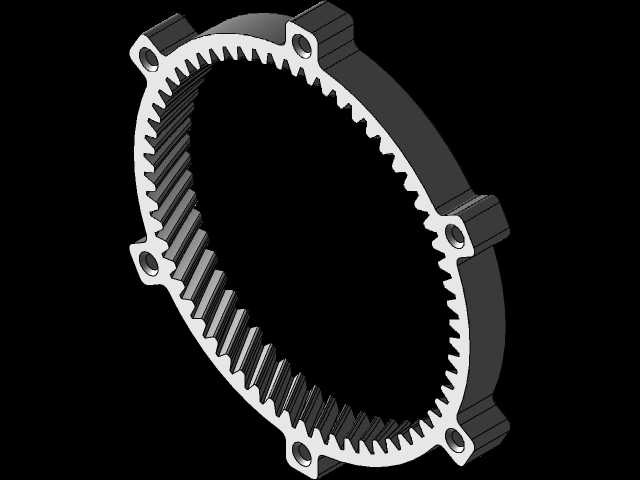

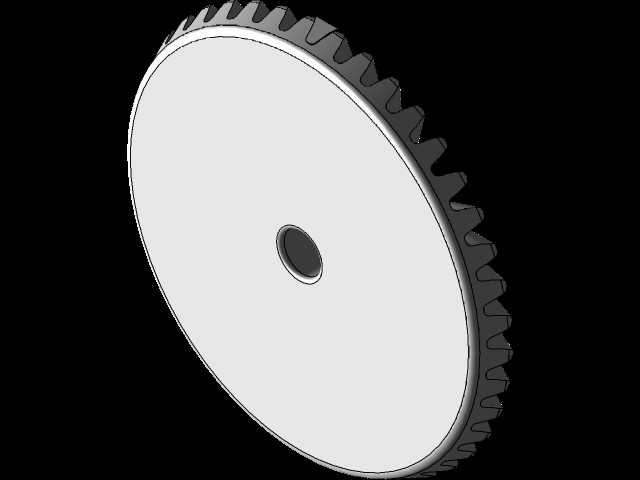

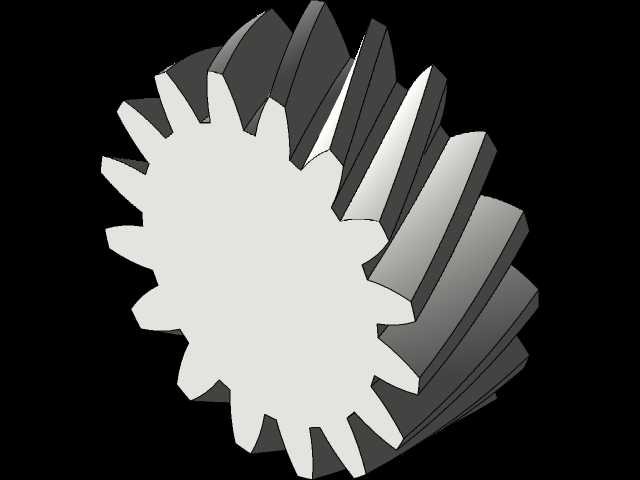

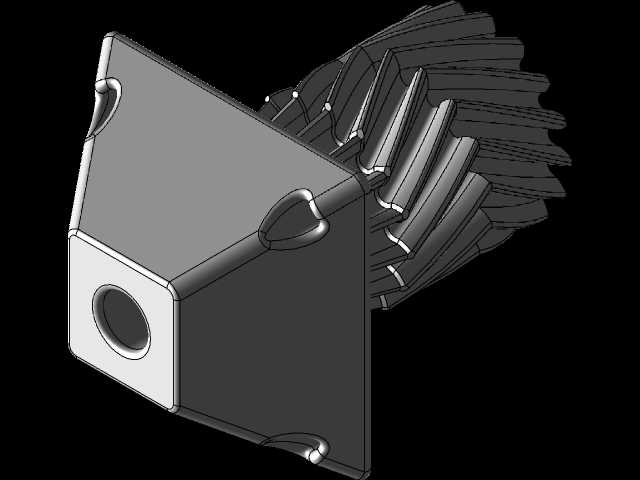

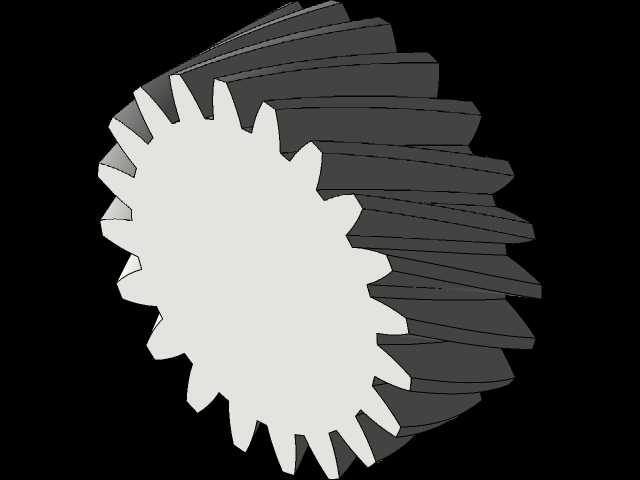

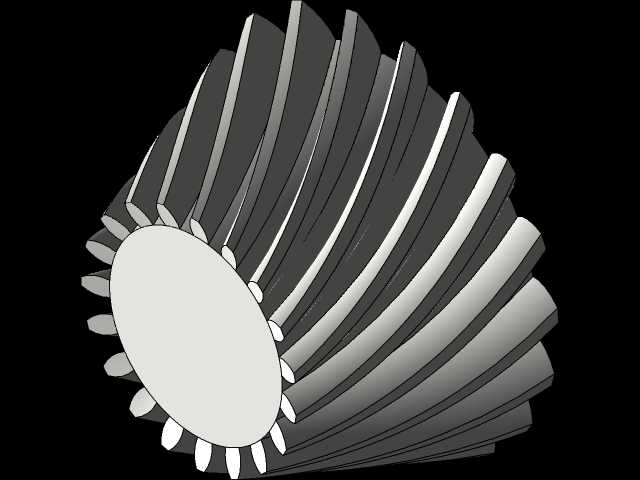

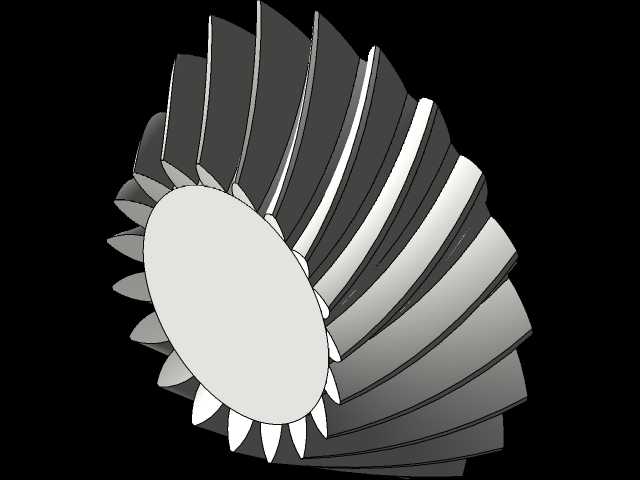

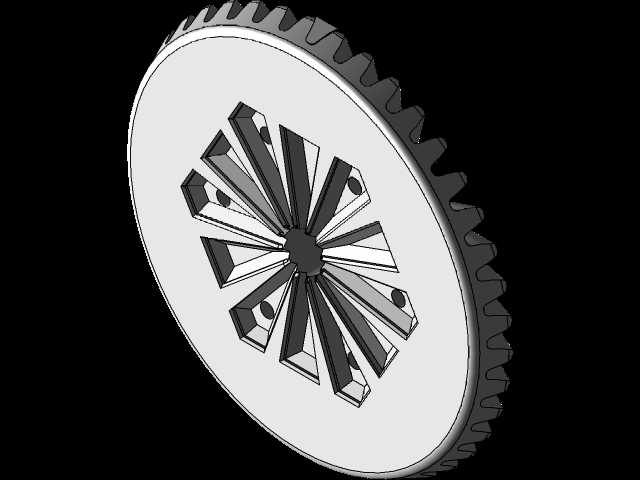

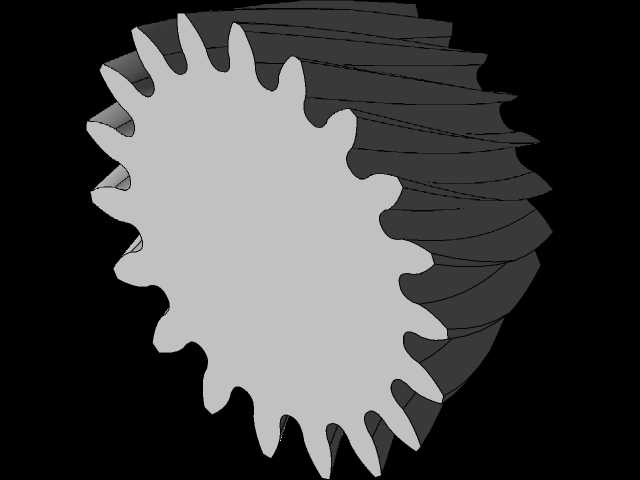

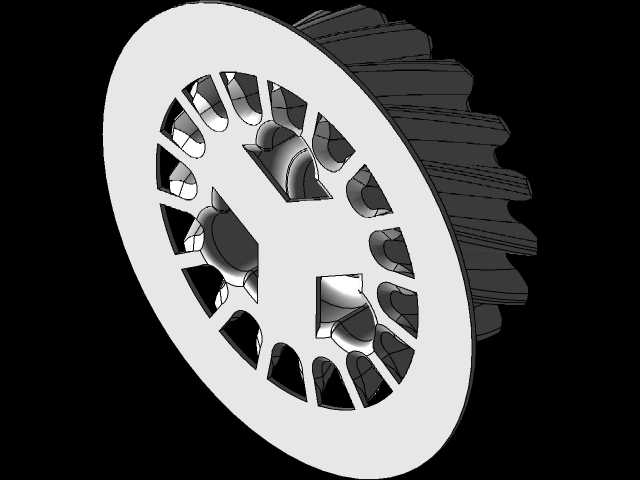

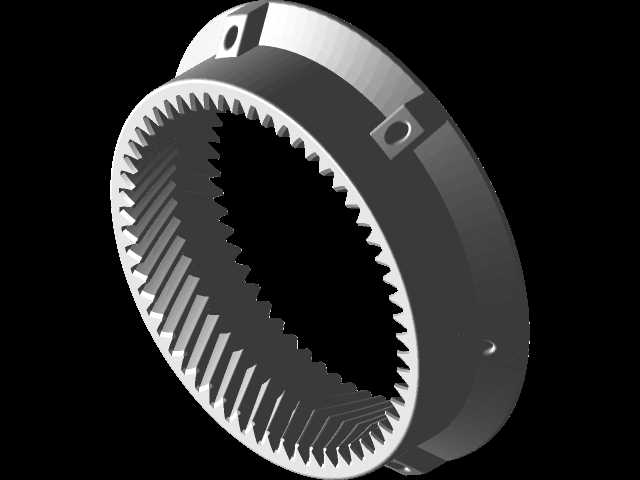

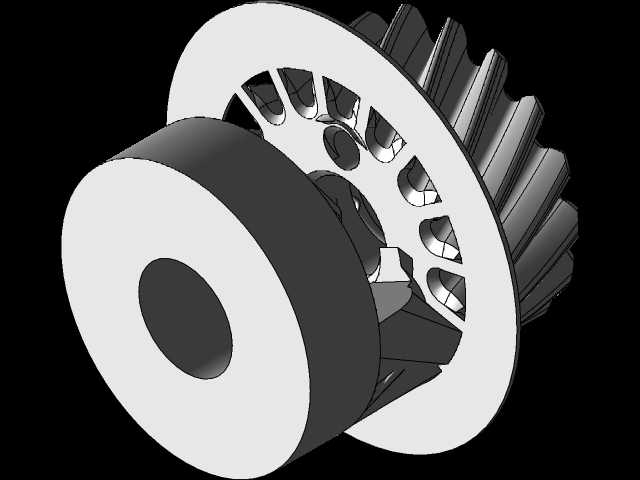

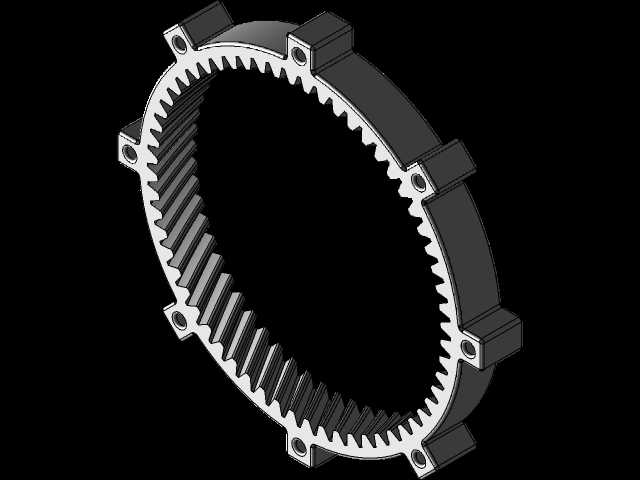

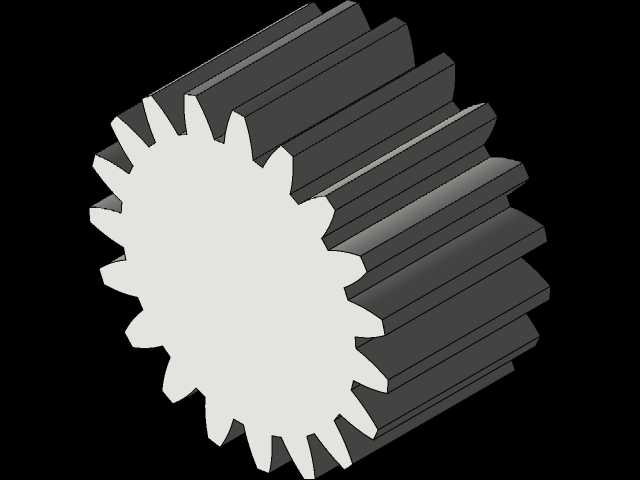

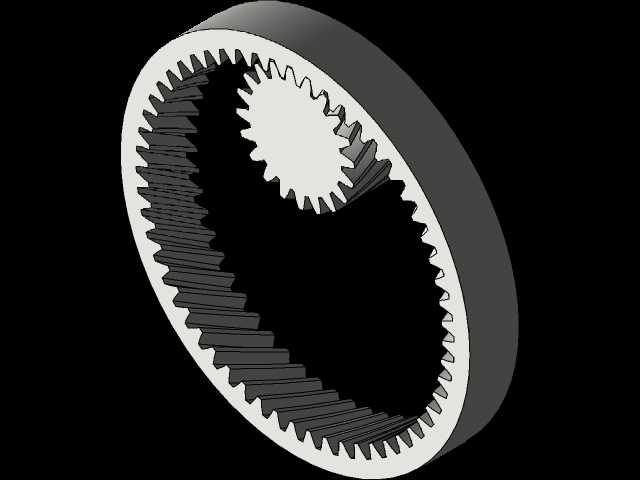

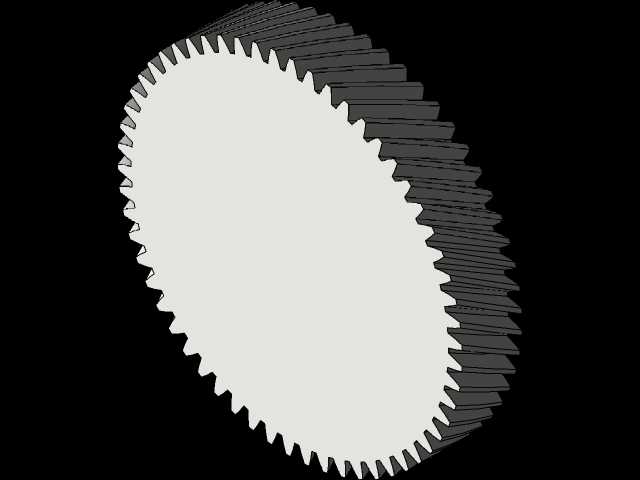

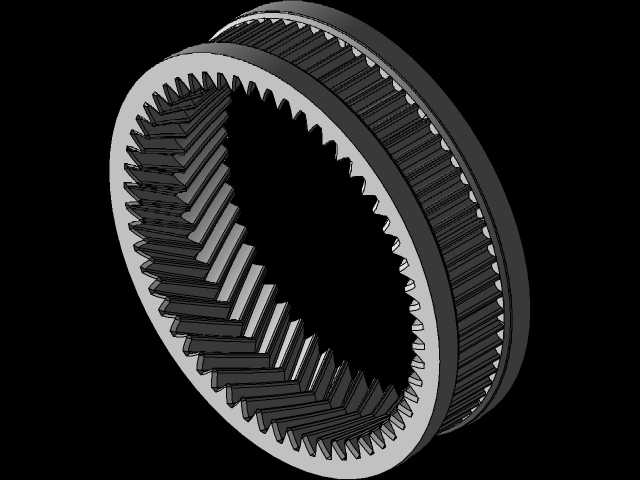

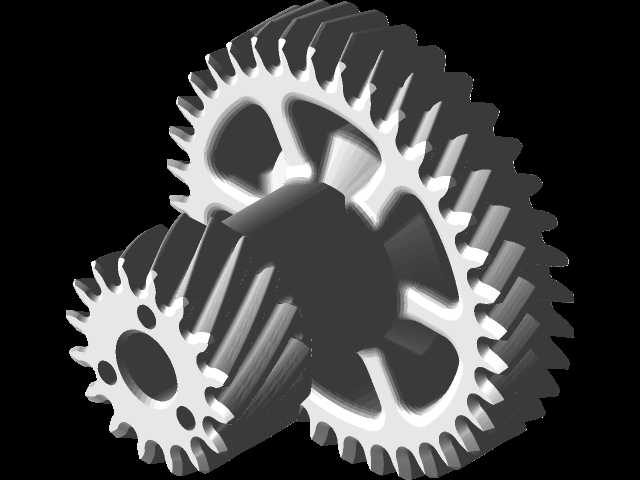

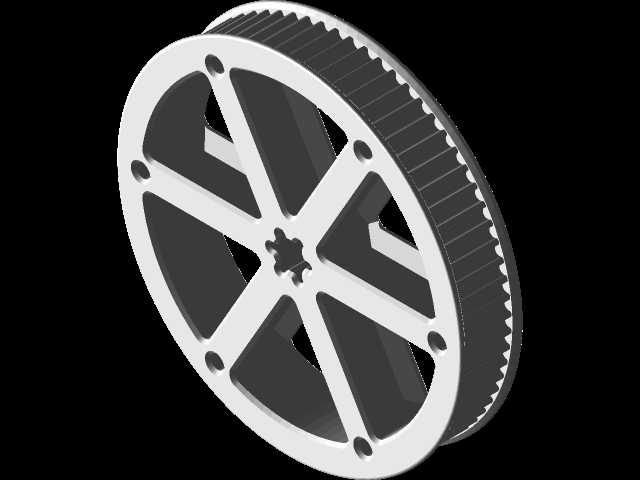

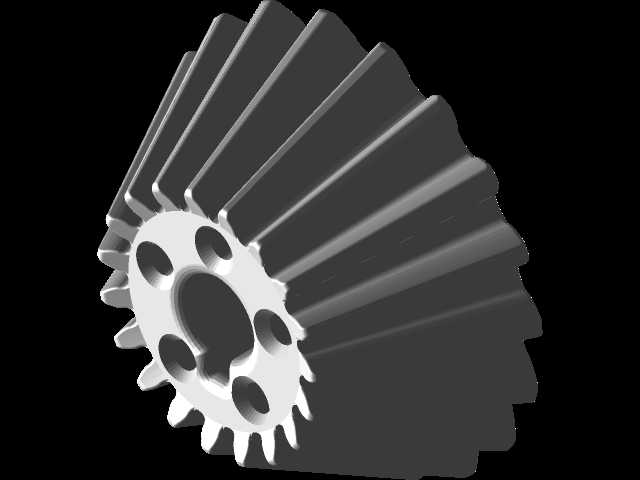

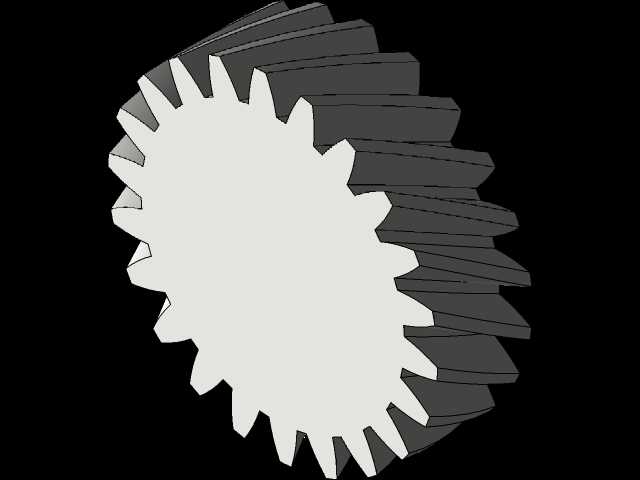

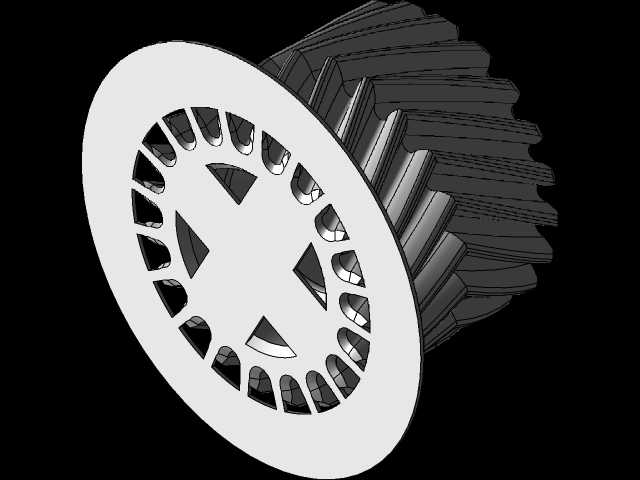

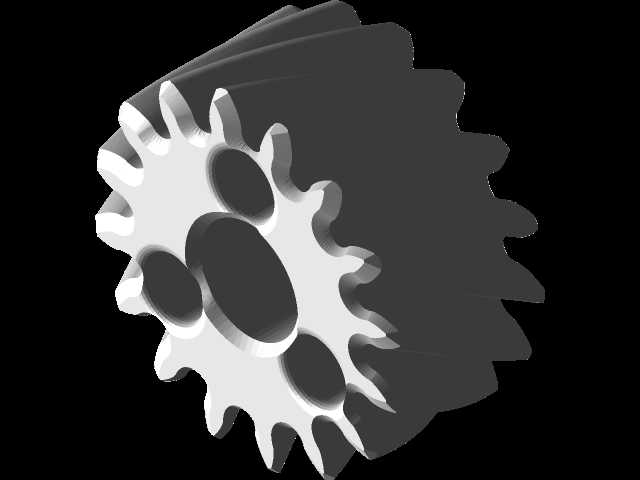

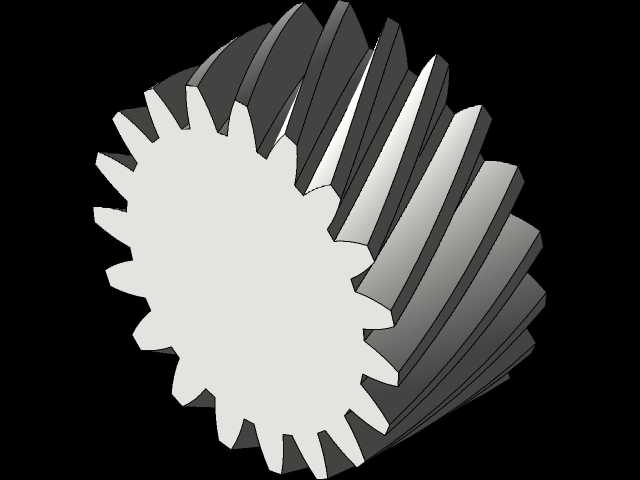

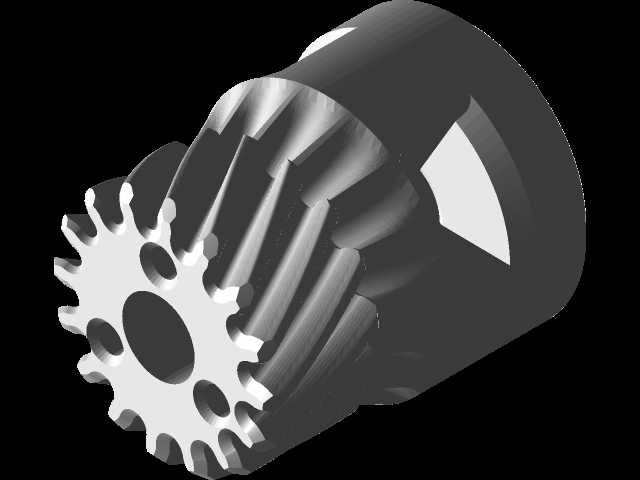

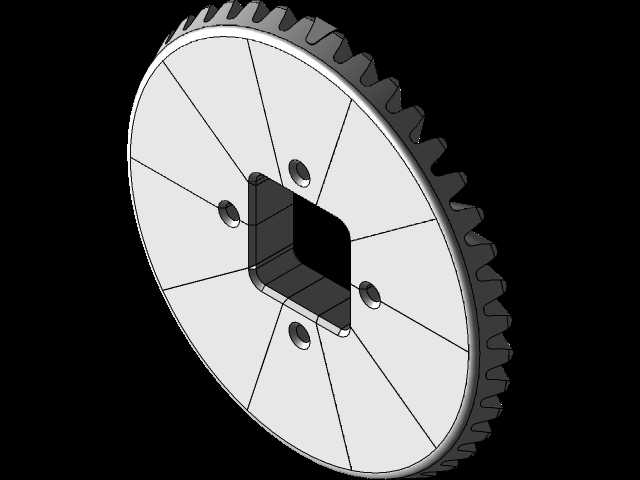

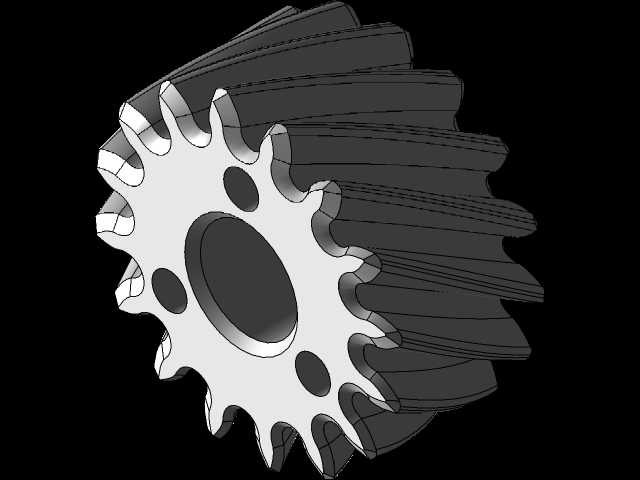

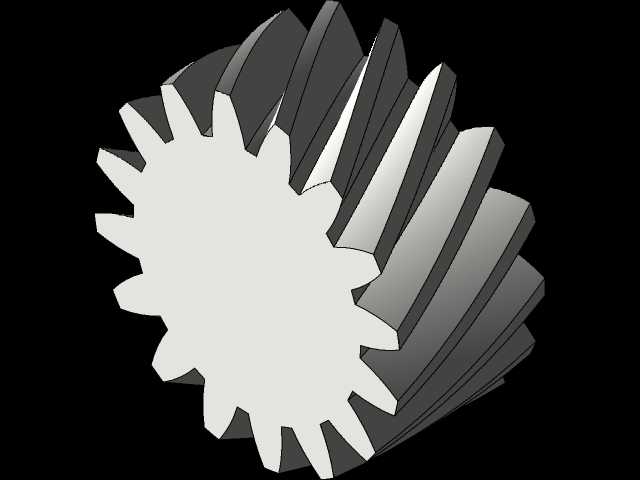

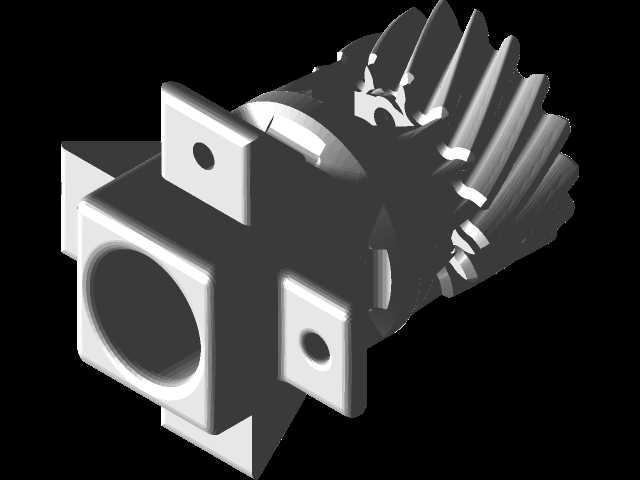

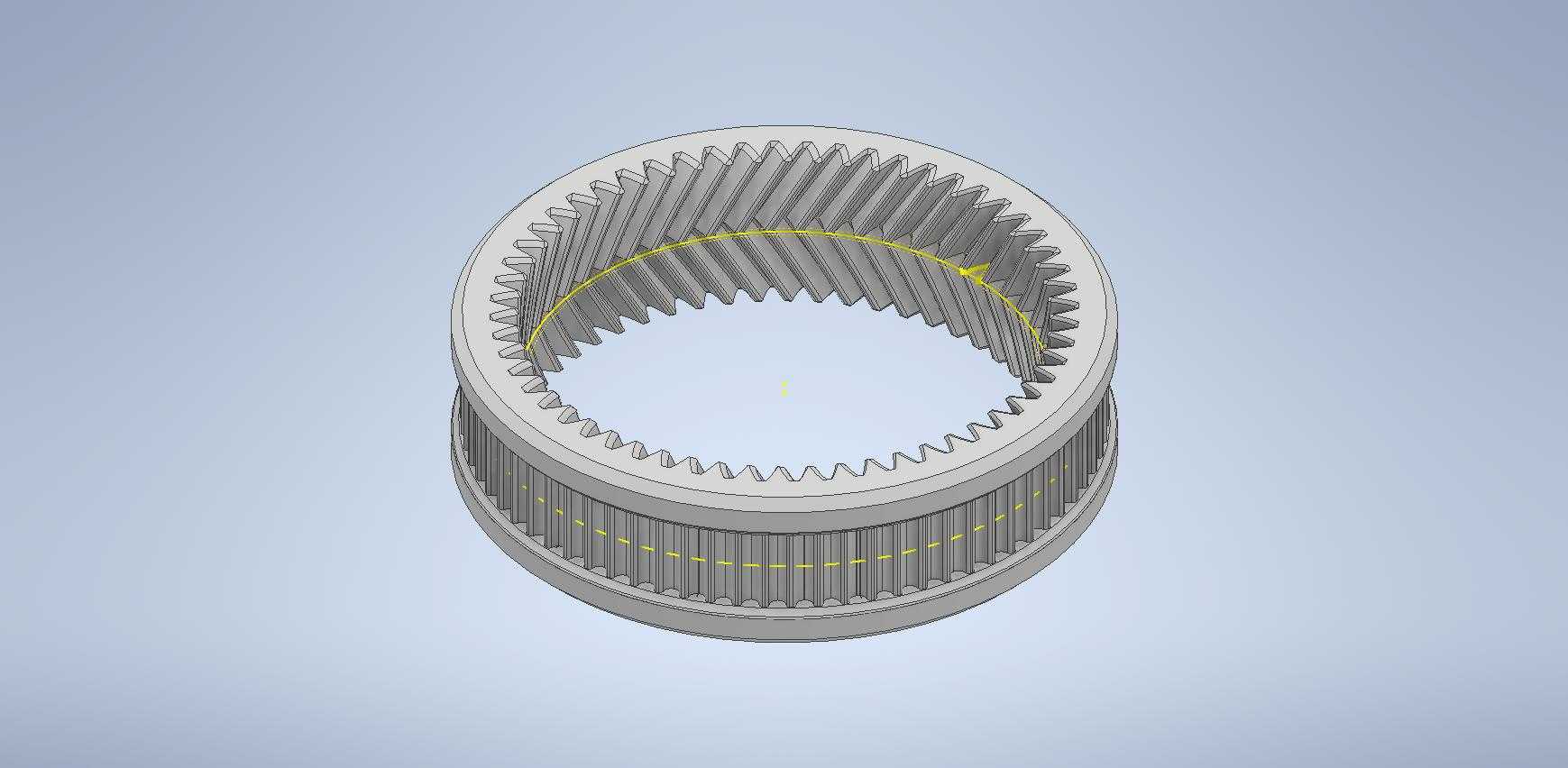

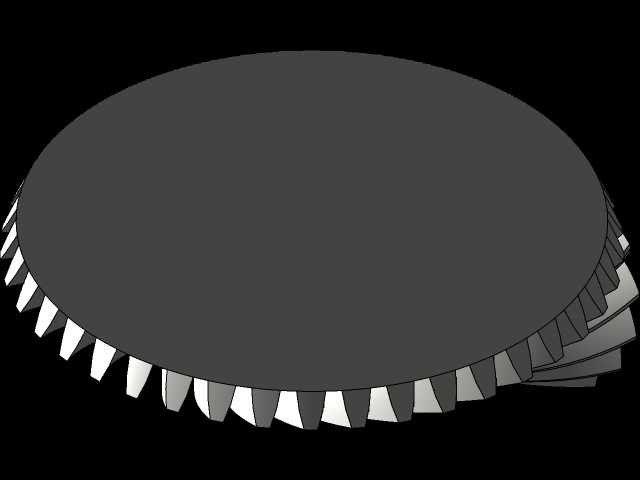

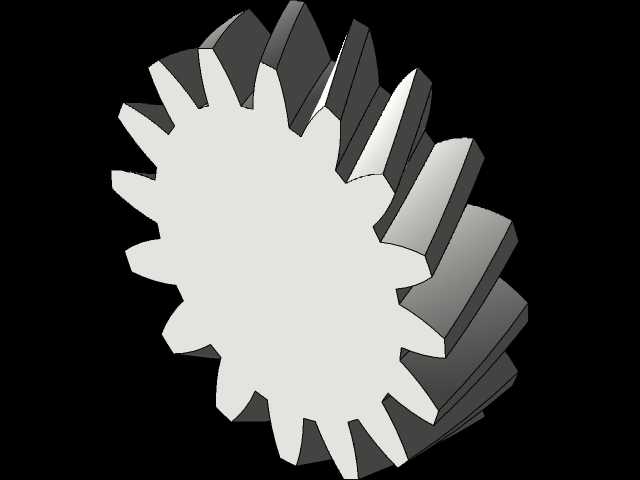

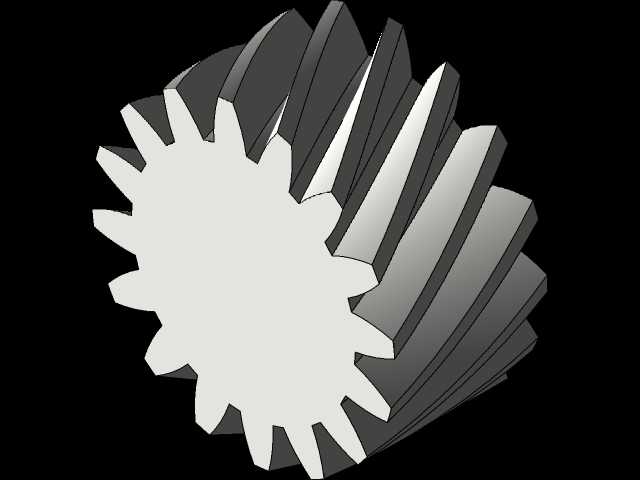

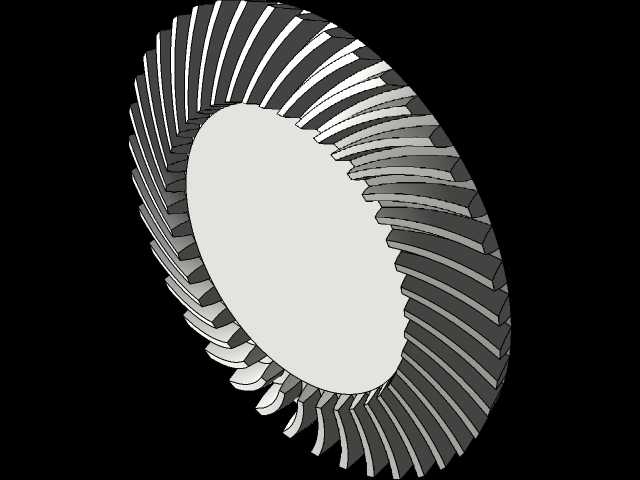

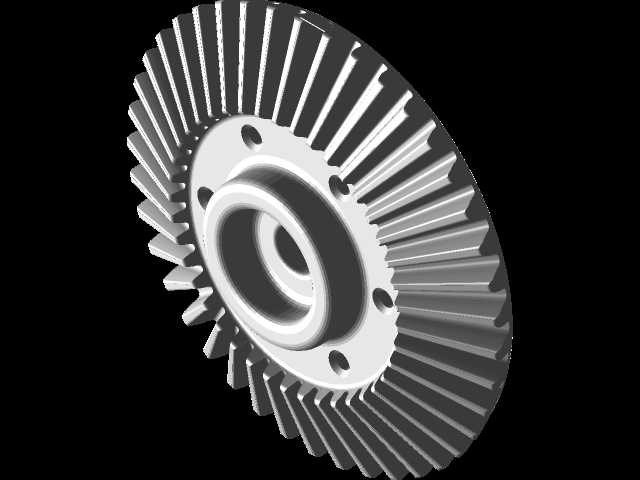

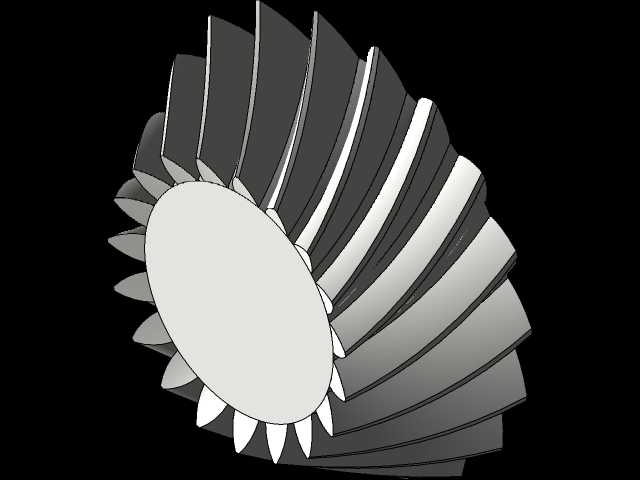

这套锥齿轮行星传动结构，核心适配需要直角转向同时实现大减速比的动力传输场景，常见于中小型农机的动力分动单元、轻工包装设备的进给驱动端、小型输送线的转角传动工位，相比平行轴行星结构，它能在不额外增加转向换向组件的前提下，直接完成动力输入方向的90度转换，省去了中间联轴器和换向齿轮的安装空间，对设备内部布局紧凑度要求高的场景适配性极强。设计阶段首先锁定8:1的固定传动比，输入侧采用带斜面安装位的小锥齿轮，齿部采用螺旋锥齿形，相比直齿锥齿啮合重合度更高，传动过程中齿面接触应力分布更均匀，高速运转时的冲击噪音明显更低，适合输入转速在1500rpm以内的连续运转工况。大端的行星锥盘集成了内啮合齿圈与输出连接法兰，轮辐位置均匀开设6个减重圆孔，在保证轮体结构刚性的前提下，有效降低了旋转件的转动惯量，启停阶段的动态响应速度更快，不会因为转动惯量过大导致驱动端过载。安装边界上，输入轴的轴径配合公差选用H7/k6过渡配合，轴端预留平键安装位，可直接匹配标准输出轴的伺服电机或者小型异步电机，输出法兰的螺栓孔采用圆周均布设计，孔位间距符合通用传动组件的安装尺寸规范，不需要额外加工转接板就能直接对接负载端的连接轴。齿部参数设计时特意做了齿顶修缘处理，避免装配时出现齿顶干涉，同时啮合侧隙控制在0.1-0.2mm区间，既不会因为侧隙过大导致传动回程超差，也不会因为侧隙过小出现运转卡滞、齿面异常磨损的问题。整个齿轮组的润滑适配脂润滑或者稀油飞溅润滑，壳体安装位的密封槽预留了标准O型圈的安装尺寸，能有效防止润滑油泄漏同时阻挡外部粉尘进入啮合腔，在多粉尘的生产车间环境下也能保持长期稳定运转。实际选型时需要注意，输入轴的径向载荷不能超过轴承的额定静载荷，输出端的额定扭矩匹配8:1减速比的放大系数，要预留1.5倍以上的安全系数，避免冲击负载下出现断齿问题。
