弹簧加载数字发生器卷筒结构设计

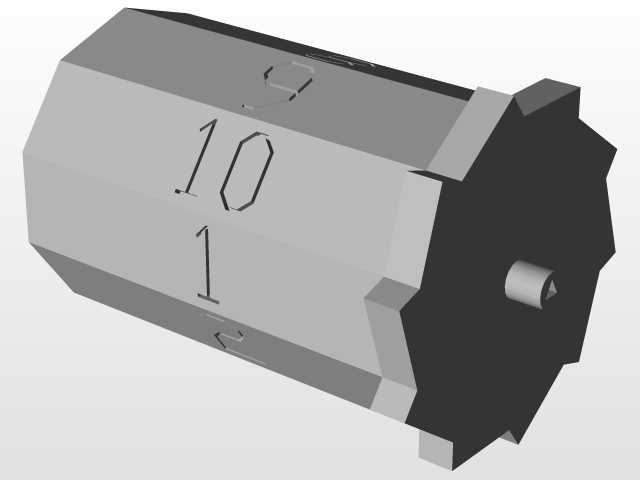

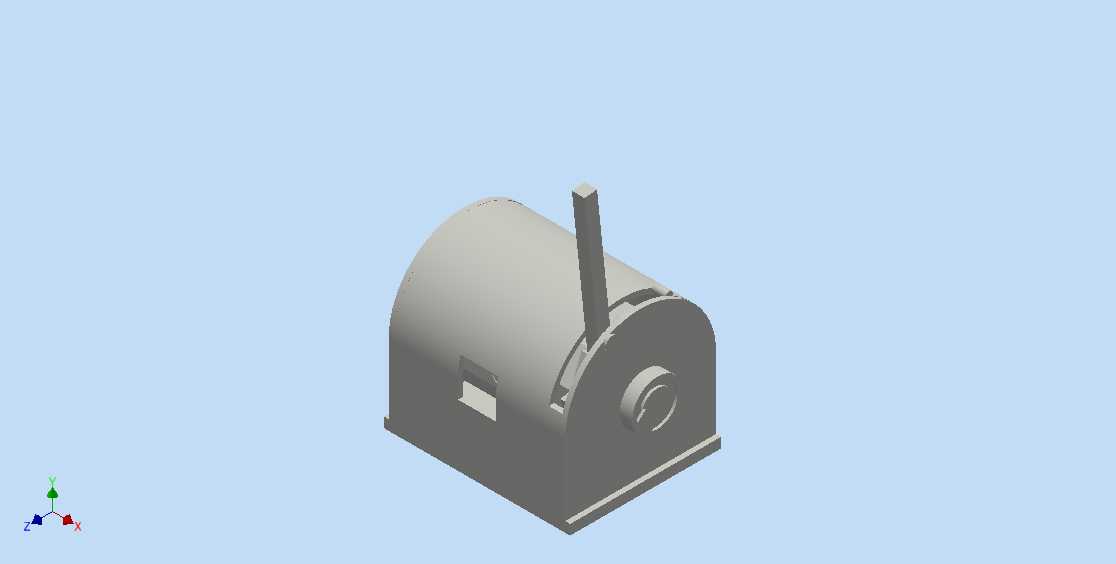

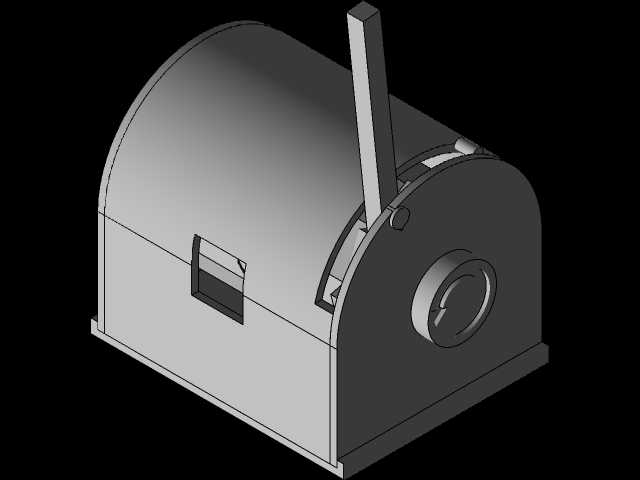

该卷筒结构核心依托弹簧储能实现数字轮的步进驱动，在小型计数装置、手动触发式数字输出机构、桌面级机械演示教具中有着广泛适配场景，日常可嵌入到手动计数盒、机械密码触发组件、趣味机械交互装置内完成数字序列的切换输出，无需额外外接动力源，仅靠手动触发拨杆即可完成单步数字进位动作，适配低频次计数、手动触发数字显示的使用需求。整体结构采用半封闭筒式外壳作为承载主体，外壳侧面预留拨杆伸出槽位，既为驱动杠杆提供足够的摆动行程空间，也能对内部的弹簧储能组件、数字轮传动结构形成有效防护，避免外界粉尘、细碎杂物进入啮合间隙造成卡滞。内部弹簧采用预紧式安装设计，初始预紧扭矩经过匹配计算，既能够保证驱动数字轮转动时的扭矩充足，不会出现进位无力、数字轮停在半格位置的问题，也不会因为弹簧弹力过大导致拨杆触发阻力过高，操作手感生硬。数字轮与卷筒主体采用同轴安装布局，传动路径上设置单向止退棘爪，确保数字轮仅能沿设定方向步进，不会因为弹簧回弹出现数字倒转的情况，每一次拨杆触发后，棘爪会精准卡入下一个定位槽，让数字显示窗口正对当前数字位，读数清晰无偏移。设计过程中优先考虑了3D打印成型的工艺适配性，所有壁厚均设置为均匀等厚结构，无大角度悬空结构，打印时无需添加过多支撑即可完成成型，各配合面预留了合适的装配间隙，打印完成后仅需简单去除支撑毛刺即可完成组装，无需二次精加工。安装边界上，整体结构底部为平整安装面，预留了对应的安装固定孔位，可直接通过螺丝固定在安装基板上，外接拨杆的伸出位置与操作空间经过校核，不会与周边其他结构产生运动干涉，整体外形紧凑，占用安装空间小，可灵活嵌入到各类小型机械装置的内部腔体中。卷筒端盖与主体采用卡扣式连接结构，无需额外紧固件即可完成封盖，后期如果需要调整弹簧预紧力或者更换数字轮，可直接拆开端盖进行维护，拆装过程简单便捷。传动杠杆的支点位置经过优化，将手动触发的力臂设置为长力臂端，弹簧加载端为短力臂端，通过杠杆比放大触发力矩，降低手动操作的按压力度，同时杠杆的摆动行程经过限位设计，不会因为按压力度过大导致弹簧过扭失效，有效提升整体结构的使用寿命。
