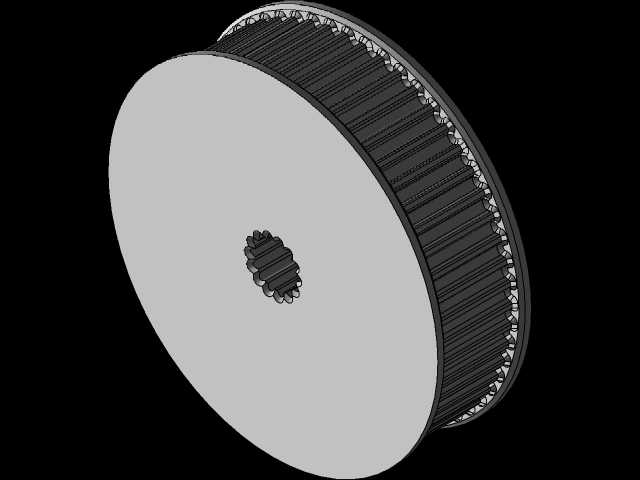

猎鹰500配套皮带轮减速传动结构

在中小功率动力传输场景里，这类带花键联接的皮带轮减速结构，常被用在对安装空间有严格限制、需要缓冲吸振的传动链路中，比如小型代步设备、轻型自动化输送单元、便携动力机具的动力输出端，能在不额外增加独立减速箱体的前提下，完成转速匹配与扭矩放大的需求，同时依靠同步带传动的特性，抵消部分动力端的振动冲击，避免刚性联接带来的零件崩损问题。从结构设计逻辑来看，该部件将同步带轮与减速从动结构做了集成化设计，外圈的同步带齿形采用圆弧齿廓，相比梯形齿能更好地分散啮合应力，降低高速运转下的齿面磨损，带轮两侧的挡边做了等高翻边处理，能避免同步带在运转过程中出现跑偏脱带的问题，挡边与带轮主体采用过盈压装的配合方式，兼顾加工便利性与结构可靠性。中心位置的花键孔采用渐开线花键设计，相比矩形花键拥有更好的对中精度与承载能力，能直接与动力输出轴做无键联接，省去了键槽加工带来的应力集中问题，同时装配时无需额外做周向定位，能大幅缩短现场装配的调整时间。从安装边界来看，该带轮的轴向厚度控制得较为紧凑，安装时仅需预留出带轮自身厚度加上同步带张紧的调整余量即可，径向尺寸则根据减速比做了匹配设计，安装时要注意保证带轮端面与动力轴的垂直度，偏差过大会导致同步带单侧磨损加剧，缩短传动件的使用寿命。设计过程中，齿形参数的匹配是核心要点，齿距、齿高需要与对应规格的同步带完全契合，否则会出现啮合异响、跳齿等问题，花键的参数则需要与对接的输出轴做公差匹配，通常采用小径定心的方式，保证配合间隙在合理范围内，既不会出现装配卡滞，也不会在大扭矩输出时出现花键侧隙过大的冲击问题。另外，带轮的轮体部分做了减重设计，在保证结构强度的前提下尽可能降低自身转动惯量，减少动力端启动时的惯性负载，对于频繁启停的传动场景来说，这一设计能有效降低动力损耗，提升传动响应速度。
