龙门式桁架三自由度气动抓取机械手结构

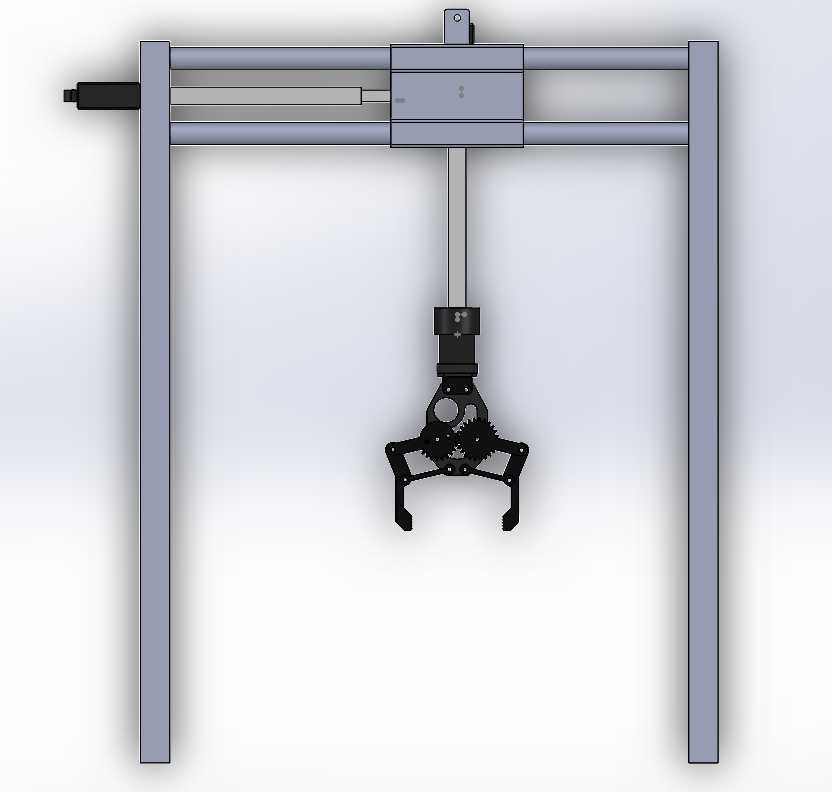

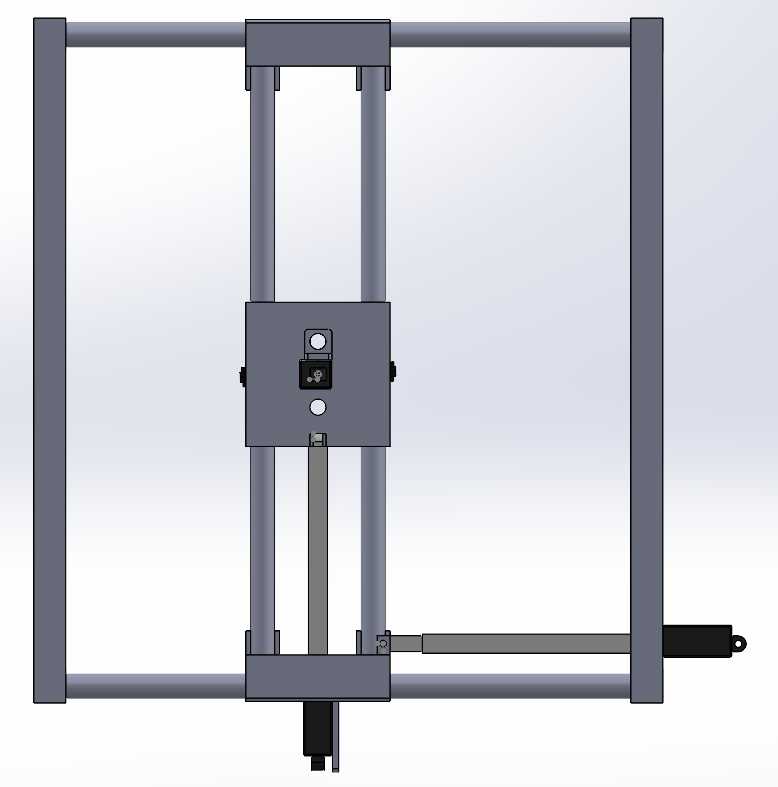

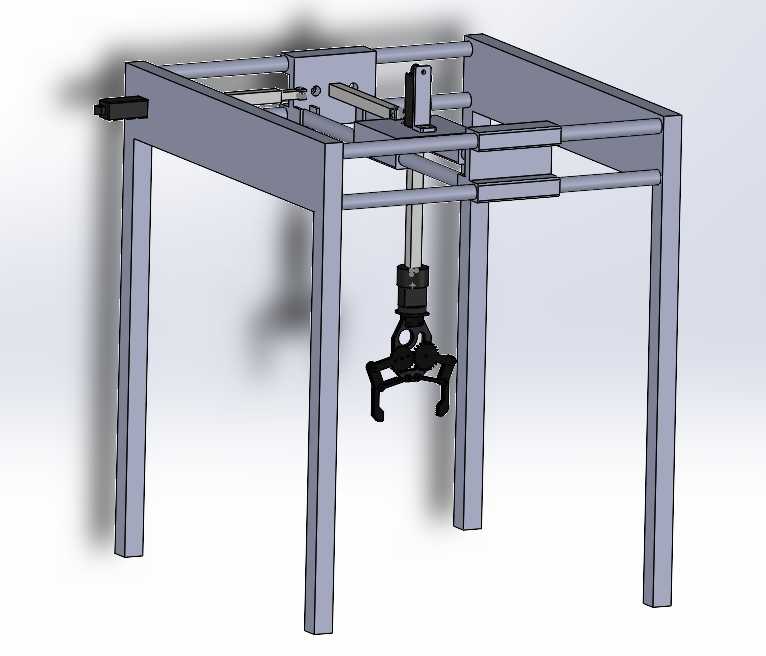

这款龙门架式移栽抓取机构，主要面向产线内固定工位间的工件转运场景，常见于3C电子小件装配、五金零件机加工上下料、注塑件出料接驳这类需要重复定点取放作业的工位，替代人工完成高频次、定位精度要求稳定的重复性搬运动作，能适配多台并行排布的加工设备间的物料流转，减少人工值守的操作强度与定位误差。整体采用四立柱支撑的龙门框架结构，两根纵向主梁作为X轴移动的承载基础，横梁跨接在纵向导轨滑块上实现长距离横向移动，Z轴升降组件挂载在横梁的移动滑台上，末端配套自适应气动夹爪，三个运动轴的配合可覆盖框架范围内的全部作业点位，安装时仅需要保证四立柱底部的安装平面平面度公差在合理范围内，通过膨胀螺栓固定即可完成主体架体的安装固定，不需要额外搭建复杂的地基结构，适配多数现有车间的地面安装条件。设计阶段优先考虑了架体的刚性冗余，立柱与横梁均采用标准矩形型钢焊接后做时效处理，避免长期承载移动负载出现结构形变，导轨安装面预留了后期修刮调整的余量，保证各轴移动的直线度精度；X轴与Y轴的传动采用同步带搭配直线导轨的组合，兼顾移动速度与定位精度，Z轴采用带导杆的气缸实现升降动作，搭配末端夹爪的气动控制回路，可实现工件的快速夹紧与释放，夹爪的开合行程可根据抓取工件的外形尺寸做调整，适配一定尺寸范围内的异形工件抓取。作业过程中，机构可根据预设的点位坐标，依次完成待取料位的下降、夹爪夹紧、提升、横移至放料位、下降、夹爪松开、复位的完整动作循环，各轴的移动速度可根据现场作业节拍做对应调整，夹爪的夹紧力可通过气源处理件的调压阀做适配调节，避免夹伤薄壁类工件或者出现夹持力不足导致的工件脱落问题。框架的内净空尺寸预留了足够的作业空间，可覆盖下方排布的多台设备的上下料口位置，不需要针对单台设备单独配置移栽机构，整体占用的车间地面空间相对紧凑，架体上方可按需配套走线拖链、气源管路排布槽，避免运动过程中管线出现拉扯干涉的问题，各运动轴的两端都配置了硬限位与缓冲件，防止程序异常或者传感器失效时出现滑台超程脱轨的风险，整体结构的维护点集中在导轨润滑、同步带张紧度调整、夹爪铰接点定期检查这几个位置，日常维护操作不需要拆解主体架体，可在产线停机间隙快速完成维保作业。
