英制0603封装无值贴片电阻三维结构

在消费电子、工业控制板卡、通信终端设备的PCB布局设计环节，0603封装的贴片电阻是应用频次极高的无源表面贴装器件，这类元件的三维建模精度直接影响PCB装配仿真、结构干涉检查、SMT钢网开孔设计的最终落地效果。不同于带阻值标识的通用型号，这款无值基本型结构可作为同封装电阻的通用建模基底，设计人员可根据实际选型需求在其基础上扩展标识层、参数属性，无需重复搭建基础外形结构，能大幅缩短板级结构设计的建模周期。

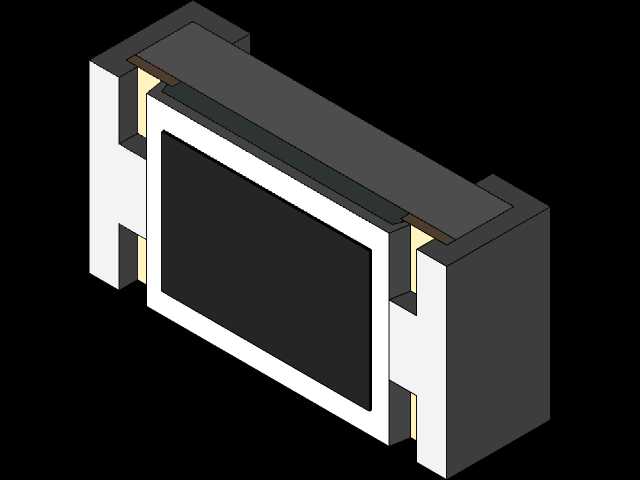

从实际SMT产线的装配需求出发，这款模型严格遵循0603英制封装的尺寸规范，对应公制1608封装的安装边界，长度方向尺寸控制在1.60mm，宽度方向为0.80mm，元件整体高度为0.45mm，所有外形公差均贴合行业通用的元件采购规范，可直接导入PCB结构设计软件用于焊盘匹配校验、元件间距检查，避免设计阶段出现元件与周边结构件、高器件的干涉问题。模型还原了贴片电阻的真实层叠结构，包含两端的金属端电极、中间的陶瓷基体、电阻膜层与保护层的分界结构，端电极的台阶造型完全匹配实际元件的焊接面形态，在做SMT焊接仿真、锡膏厚度模拟时，能更真实还原焊接过程中的元件受力与成型效果。

设计这类通用元件模型时，核心思路是剥离具体的参数标识差异，保留所有同封装元件共有的结构特征，既保证结构尺寸与实物完全一致，又预留足够的扩展空间，方便不同设计场景下的调用。不管是做便携数码产品的高密度板卡布局，还是工业控制设备的高可靠性电路板设计，这类标准化的元件三维模型都能帮助结构工程师在设计阶段提前排查装配风险，减少打样阶段的元件干涉、焊接偏移等问题，提升板级设计的一次成功率。端电极的金属部分与陶瓷基体的衔接处做了符合实际工艺的倒角处理，没有生硬的直角结构，和真实量产元件的注塑、烧结成型工艺特征完全匹配，不会出现模型结构与实物不符导致的仿真误差。
