机械传动连接结构组件三维设计

在常规工业传动系统的布局设计中，这类连接结构组件常被用于动力输出端与执行机构的衔接位置，承担扭矩传递、位置限位以及部件定位的多重作用，在轻工输送设备、小型自动化加工工位的动力链路里都能见到这类结构的应用场景。从实际使用需求出发，该结构的设计首先要满足动力传递过程中的刚性要求，避免长期交变载荷下出现结构形变，同时还要兼顾安装环节的操作便利性，预留足够的装配操作空间，不会因为周边构件的布局干涉导致装拆困难。

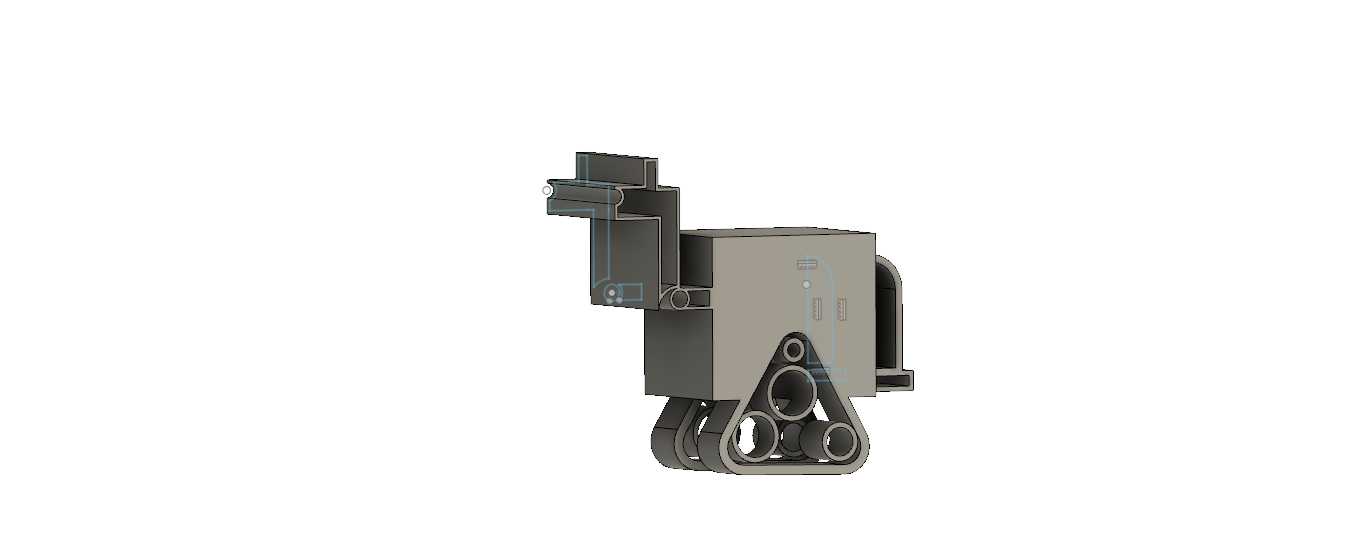

从结构形态来看，该组件采用一体化的基座搭配带孔位的连接臂设计，主体支撑部分做了加厚处理，对应传动链路的受力方向设置了加强筋结构，能够抵消传动过程中产生的径向与轴向载荷，避免连接位置出现应力集中导致的断裂风险。连接端的环形孔位是配合销轴类紧固件使用的，孔位的同轴度公差在设计时需要严格控制，否则会导致传动过程中出现卡滞、异响，加剧配合面的磨损，缩短整套机构的维护周期。

设计这类结构时，首先要梳理清楚整套传动链路的载荷参数，根据额定传递扭矩计算主体结构的壁厚、加强筋的分布密度以及连接孔的直径尺寸，同时要匹配周边安装位的边界尺寸，确保组件装入设备后，不会和相邻的管线、其他传动构件产生运动干涉。安装边界的设定需要考虑实际装配时的工具操作空间，比如紧固件拧紧时的扳手活动范围，后期维护时的部件拆卸空间，不能只追求结构紧凑而忽略实际装拆的可行性。

在实际工况中，这类结构还要考虑运行过程中的粉尘、润滑介质接触影响，所以外露的配合面需要做相应的表面处理，提升耐磨与抗腐蚀性能，连接位置要预留润滑脂的加注通道，保证长期运行时配合面的润滑状态，减少干摩擦带来的损耗。结构的转角位置都做了圆弧过渡处理，避免直角位置的应力集中，这也是长期承受交变载荷的机械构件必须遵循的设计细节，能够有效提升构件的疲劳寿命，降低设备运行过程中的结构失效概率。
