汽车功率混合应用贴片式精密分流电阻结构

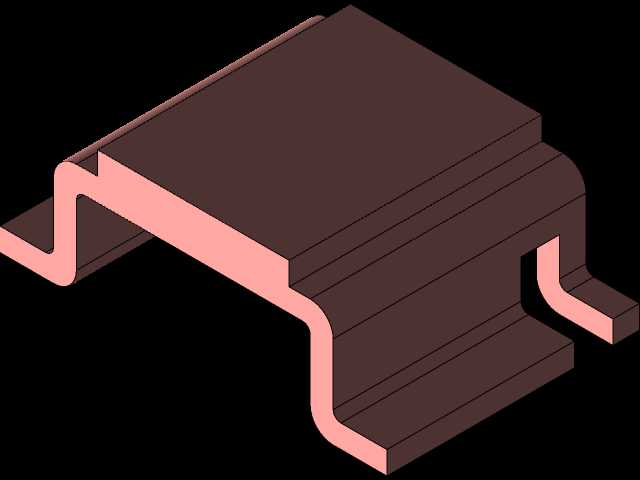

做汽车电子功率单元设计的工程师大多清楚，混动系统、变频驱动回路里的电流采样精度，直接决定整套控制逻辑的可靠性，这类SMD结构的精密分流电阻，就是为这类严苛车载工况开发的核心采样部件。从结构设计逻辑来看，这款电阻采用弯折式金属引脚与一体化电阻基体的组合结构，电阻主体采用高电阻率、低温度系数的合金材质，外部包覆绝缘耐温的封装层，引脚部分做了连续弯折成型，既可以保证SMT回流焊时的共面度要求，又能通过弯折结构缓冲车载工况下的温度循环应力、振动冲击应力，避免焊盘处出现应力开裂导致的接触失效。实际装车场景中，这类电阻主要串接在功率主回路中，依靠自身极低的阻值将回路电流信号转换为毫伏级的电压信号，传递给整车控制器或者变频驱动板的采样电路，实现对驱动电流的实时监测，为过流保护、扭矩输出控制、功率分配策略提供最基础的采样数据支撑，相比传统的霍尔电流传感器，这类分流电阻的采样延迟更低、温漂更小，在大电流混动回路、车载DC-DC变换器、电机驱动器的高频采样场景中适配性更强。从安装边界来看，这款电阻采用标准表贴封装尺寸，引脚的弯折高度、焊盘宽度都严格匹配车载PCB的通用焊盘设计规范，安装时不需要额外的固定结构，直接通过SMT工艺贴装焊接即可，封装本体的高度控制在低剖面范围内，不会和上方的结构件、散热壳体产生干涉，同时封装本体的绝缘层可以耐受车载环境下的高低温冲击、盐雾腐蚀、湿度交变，满足车规级器件的可靠性要求。设计过程中需要重点考量电阻基体与引脚的焊接结合强度，避免大电流工况下结合处出现额外的接触电阻导致采样偏差，同时引脚的弯折半径需要严格控制，既不能因为弯折半径过小导致引脚金属出现微裂纹，也不能因为半径过大占用过多的PCB布局空间，另外封装层的包覆范围需要完全覆盖电阻合金基体，避免高压工况下出现沿面放电的风险，同时要保证封装材料与电阻基体、引脚材料的热膨胀系数匹配，减少温度循环下的分层风险。在实际选型应用中，这类电阻需要根据回路的额定电流、峰值电流、采样精度要求匹配对应的阻值与功率等级，安装时要注意功率回路的走线布局，尽量让采样点靠近电阻引脚位置，减少走线阻抗带来的采样误差，同时在电阻周边预留适当的散热空间，保证大电流持续工作时电阻的温升在允许范围内，避免温度过高导致阻值漂移或者封装老化加速。
