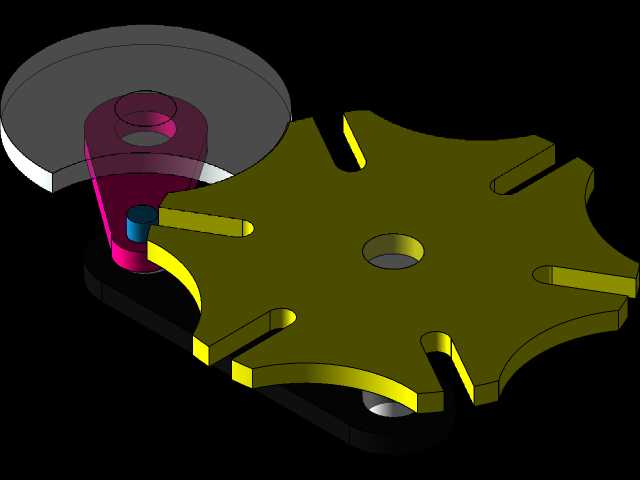

槽轮式间歇传动吉内布拉机构结构

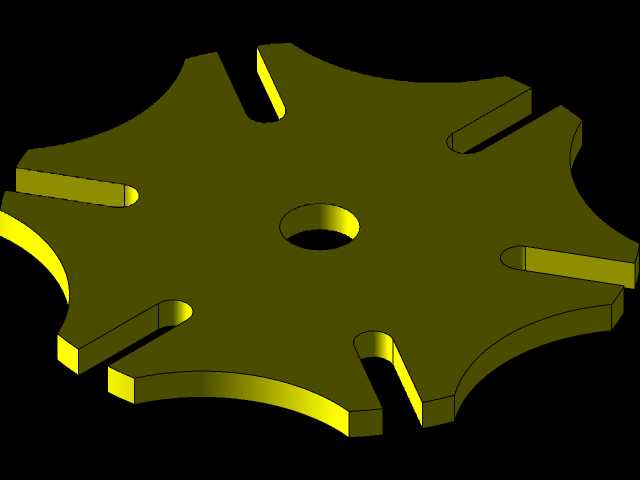

这类槽轮式间歇传动结构，常被应用在多工位自动化转台、包装机械送料工位、轻工机械的步进输送环节中，核心作用是将主动件的连续匀速转动，转换为从动槽轮的周期性间歇转动，满足生产流程中工位切换时的精准停位、动作间隔需求，相比棘轮传动，这类结构的传动冲击更小，停位精度更稳定，适合中低速、轻载的间歇传动场景。从结构组成来看，整套机构包含带圆柱销的主动拨盘、带径向槽的从动槽轮、机架定位组件三个核心部分，主动拨盘上的锁止弧与槽轮的凹弧配合，在槽轮停歇阶段可以实现无额外锁紧机构的位置固定，避免工位偏移。设计这类结构时，首先要根据工位数量确定槽轮的径向槽数，常见的4槽、6槽、8槽结构分别对应4、6、8个工位的切换需求，槽数越少，单次转动的角位移越大，传动过程中的动载荷也会相应提升，因此在高速工况下通常会优先选择槽数更多的结构。主动拨盘的圆柱销直径需要与槽轮的径向槽宽度做间隙配合，单边间隙控制在0.02-0.05mm区间，既保证转动过程中无卡滞，也避免间隙过大带来的传动回差。安装边界上，主动轴与从动轴的中心距是核心安装参数，需要根据槽轮直径、拨盘回转半径做匹配计算，保证圆柱销进入和退出径向槽时的瞬时速度方向与槽的中心线重合，减少刚性冲击。槽轮的厚度通常根据传递扭矩大小选定，轻载输送场景下厚度取槽轮外径的1/8-1/6即可满足强度需求，拨盘的锁止弧半径需要与槽轮的外圆弧半径完全匹配，保证停歇阶段的锁止可靠性。这类结构的从动槽轮在每次转动过程中的角加速度变化是设计校核的重点，需要通过运动仿真验证圆柱销入槽、出槽瞬间的冲击载荷，避免长期运行下的销轴磨损、槽边崩缺问题。实际应用中，这类结构常搭配减速电机使用，主动拨盘直接与减速电机输出轴连接，不需要额外的传动链，整体结构紧凑，维护难度低，在多工位装配、自动灌装、印刷送纸等设备上都有广泛的适配性，相比凸轮式间歇机构，这类槽轮结构的加工难度更低，普通铣削加工即可满足精度要求，制造成本更具优势，适合中小载荷的间歇传动场景选用。
