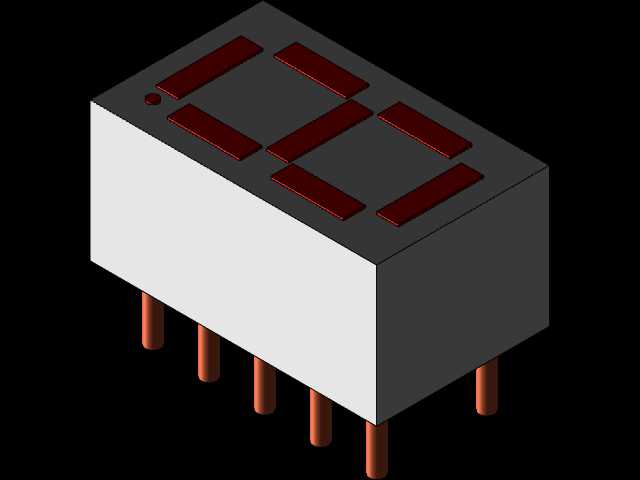

双位直插式七段LED数码显示器件

项目分类:3D模型 发布时间:2021-09-27 ID:290999
  • 双位直插式七段LED数码显示器件

在工业控制面板、小型数显仪表、家电控制板的硬件设计环节,双位七段数码管是极为常用的低成本显示部件,这款直插式双位7SEG显示器件,正是针对小尺寸板面的数显需求设计,可直接完成两位十进制数字的段码点亮显示,无需额外拼接单管,能大幅简化板面布局的走线规划。从实际选型适配角度看,这款数码管采用标准双列直插引脚排布,引脚行间距为5.08毫米,单引脚直径适配常规PCB板的0.8毫米标准钻孔,焊盘设计可兼容波峰焊与手工焊接两种工艺,生产端无需定制特殊治具即可完成贴片前的插件工序。器件本体的安装高度适配常规薄型面板的开窗深度,7.62毫米的字符高度可满足1米内的清晰读值需求,小数点点位设置在字符右下角,可适配温度、电压、计数等需要小数位显示的场景,右舵排布的引脚定义兼容市面绝大多数通用双位数码管的走线逻辑,替换同规格器件时无需重新改板,能有效降低备件库存的品类压力。设计层面上,这款数码管的段码发光区采用均匀扩散的封装结构,可避免单段亮度过高产生的眩光问题,黑色阻光外壳能有效阻隔相邻段的光线串扰,即便在环境光线较强的车间现场,也能清晰辨识显示数值,不会出现段码模糊、重影的问题。引脚采用铜质镀锡材质,焊接后附着力强,耐多次插拔与温度循环冲击,可适配-20℃到60℃的常规工业工作环境,不会因长期温变出现引脚脱焊、接触不良的问题。在结构建模过程中,需要重点核对引脚的伸出长度与本体的安装定位基准,确保器件插装后本体与PCB板面贴合平整,不会出现歪斜导致的面板开窗对位偏差,同时要预留引脚焊接后的焊锡高度空间,避免外壳与焊盘产生干涉。这类数码管常被用在小型计数器、温控器、电源模块的参数显示位,相比液晶显示器件,它的响应速度更快,低温环境下无显示延迟问题,驱动逻辑简单,仅需搭配常规段码驱动芯片即可完成0-9数字及部分简单字符的显示,对于不需要复杂图形显示的低成本数显场景,是性价比极高的选型方案。建模时还要注意本体外壳的倒角细节,避免安装时刮擦面板开孔边缘,发光面的平面度要控制在合理公差内,确保贴装面板滤光片时无间隙,减少环境杂光对显示效果的干扰。
