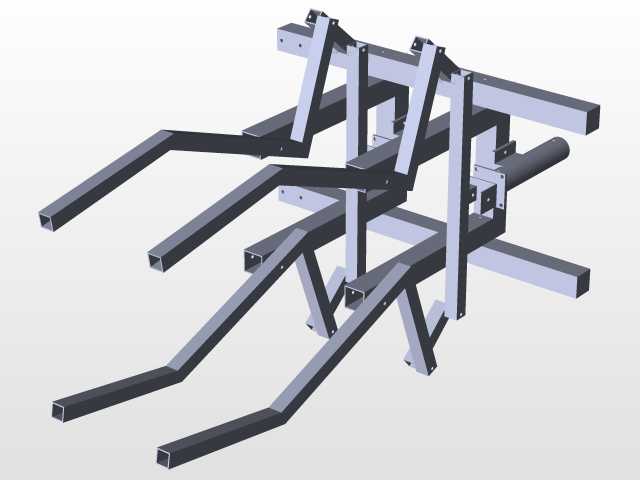

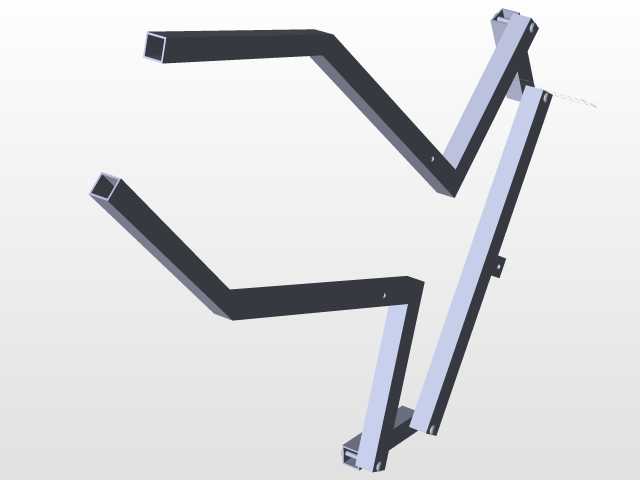

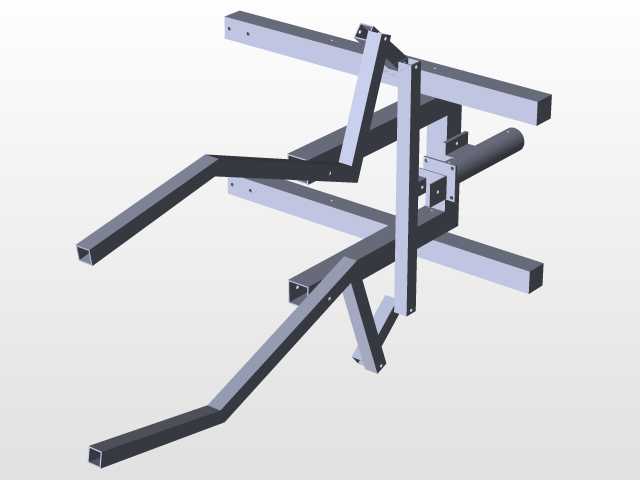

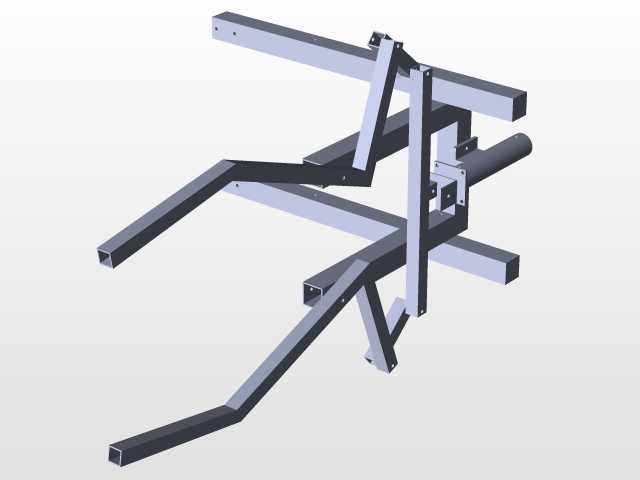

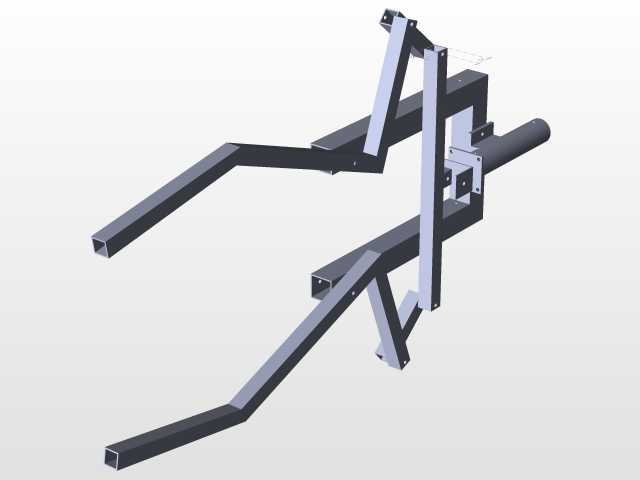

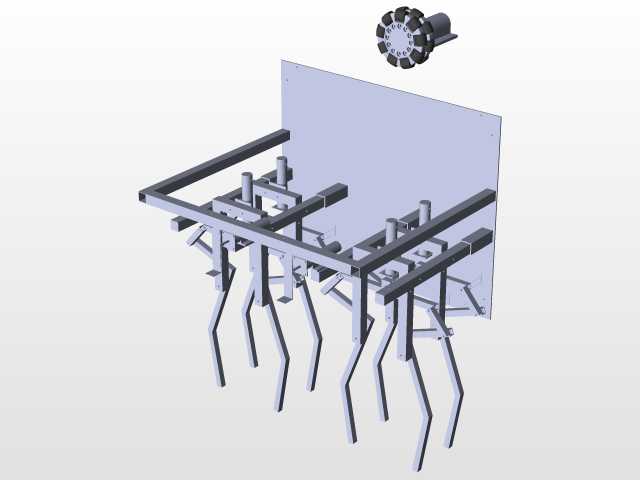

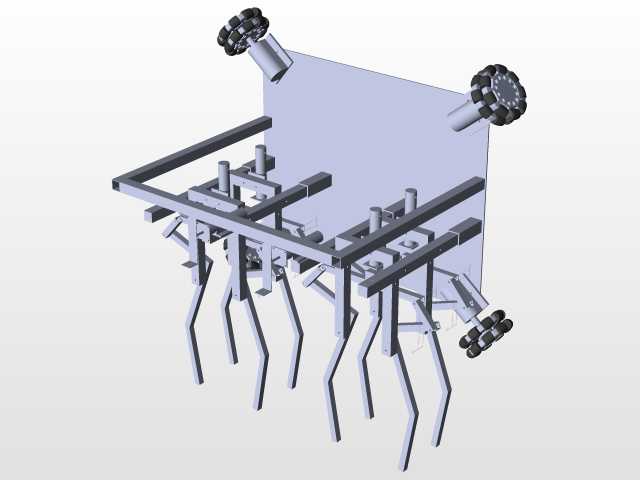

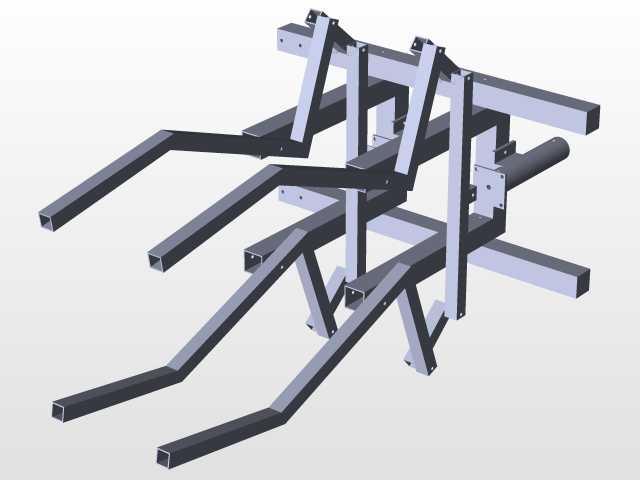

在缸体加工生产线的工序流转环节,这类双摆臂结构的执行机构主要承担4缸缸体的拾取与逐件摆放作业,适配加工单元间短距离物料转运、料框码放、工位上料的实际场景,替代人工完成重复性的重物搬运动作,降低缸体磕碰损伤的概率,同时匹配产线固定节拍的流转要求。从结构设计逻辑来看,该机构采用两组对称布置的折臂式执行端,单臂采用方管型材作为主体承载结构,在保证结构刚性的前提下尽可能降低臂身自重,减少驱动端的负载压力;臂身弯折角度经过运动轨迹校核,可在固定回转半径内完成拾取位到放料位的无干涉运动,避免运动过程中与周边料架、设备护罩产生碰撞。安装边界方面,该机构底部采用单立柱固定安装形式,安装基面需保证水平度公差在0.2mm/m以内,固定螺栓采用8.8级以上高强度螺栓锁紧,避免高速往复运动过程中出现机构晃动;臂身完全伸展时的水平作业覆盖半径为1200mm,垂直方向作业行程范围为300mm到900mm,可适配高度在600mm以内的标准料框与加工工位工作台高度。功能特性上,两组臂身可独立完成拾取动作,也可协同配合完成双件同步转运,拾取端预留标准夹具安装接口,可根据缸体实际外形更换V型块、磁吸座或者夹爪类执行末端,满足不同批次缸体的夹持需求;臂身每处铰接位置都设计有限位挡块与缓冲垫,避免运动到极限位置时出现刚性撞击,延长铰接处轴承与转轴的使用寿命。实际应用中,该机构可直接对接加工中心的出料输送带,当输送带上的缸体到达定位位置后,臂身回转到拾取位,末端夹具锁紧缸体后抬升,按照预设轨迹回转到放料位,逐件将缸体摆放到料框的指定格位中,摆放位置精度可控制在±2mm以内,无需人工二次调整摆料位置,可直接适配后续整框转运或者自动上料的工序要求。设计过程中针对臂身的受力情况做了简化的力学校核,方管臂身的壁厚选型满足满负载拾取时的挠度要求,满载状态下臂端最大形变量不超过1mm,不会因为臂身变形导致缸体摆放位置偏移或者夹持脱落;铰接转轴处采用免维护的自润滑轴承,减少日常运维的润滑保养工作量,适配工业生产现场长时间连续运行的使用需求。
- 上一篇:FRC竞赛用自治模式选择器防护外壳结构
- 下一篇:古德里奇火星探测仿生行走装置结构
- 全部评论(0)
- 模板大小: 11.33 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类: 工业机器人
