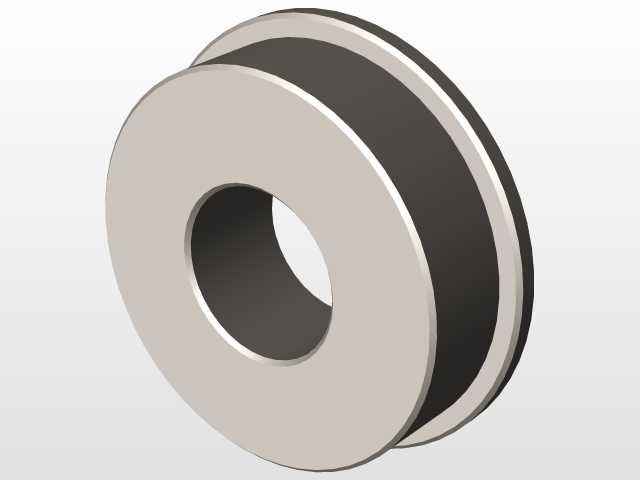

包胶双挡边导向滑轮结构设计

这款包胶双挡边滑轮主要面向线缆牵引、轻载传动导向场景设计，在自动化生产线的线缆排布机构、小型起重设备的导向工位、物流输送线的变向传动单元中都能适配使用，核心作用是对柔性传动介质、运动线缆提供径向支撑与轴向限位，避免传动过程中出现介质脱槽、偏移磨损的问题。从结构设计逻辑来看，整体采用金属基体加外包胶层的组合形式，金属内芯承担主要的结构载荷，保证轮体在长期受压转动过程中不会出现形变失稳，中心通孔为标准安装轴配合位，可直接适配对应直径的固定销轴，配合间隙按照基孔制间隙配合公差设计，既保证转动过程中无卡滞，也不会出现过大的旷量影响传动精度。两侧的金属挡边高度经过反复校核，比中间胶层的槽底高出足够尺寸，能够完全兜住槽内的线缆或者传动带，即使设备运行过程中出现小幅的横向窜动，也不会导致传动介质从轮槽中脱出。中间的包胶层采用环形嵌合结构与金属内芯结合，胶层与金属基体的结合面设计有环形咬合槽，避免长期转动摩擦后胶层与金属芯出现脱层打滑的问题，胶层表面的弧形槽曲率适配常用直径的钢丝绳、尼龙绳以及同步圆带，接触面积均匀，不会出现局部应力集中导致的介质过早磨损。安装边界方面，轮体的总宽度、外径尺寸都按照通用安装工位的预留空间设计，两侧挡边的外径比中间胶层的最大外径略大，安装时不需要额外加装轴向限位挡圈，直接穿入固定轴后两端加装轴用挡圈即可完成固定，不需要对安装工位做额外的改造加工。实际使用过程中，包胶层能够有效缓冲传动过程中的振动，降低运行噪音，同时胶层的摩擦系数适中，既可以保证传动过程中不会出现打滑丢转的问题，也不会因为摩擦力过大导致额外的功率损耗。在结构建模过程中，对轮体的转动同心度做了严格的公差约束，所有回转面都与中心安装孔保持同轴，避免高速转动时出现偏摆抖动的问题，金属基体的边角位置都做了倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升轮体的抗疲劳强度。
