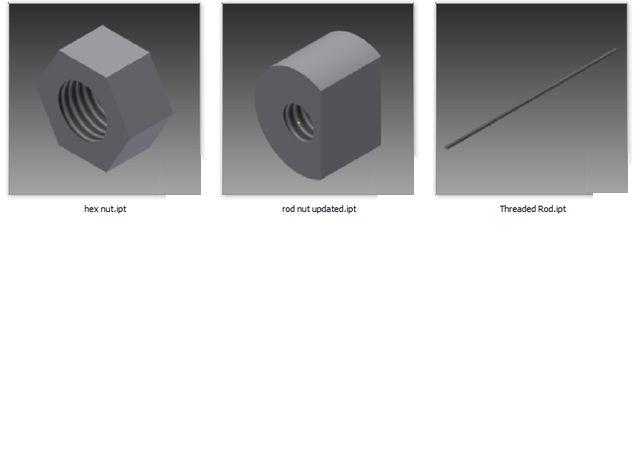

六角螺母半圆螺母螺纹杆配套组合结构

这套螺纹连接组合件，是日常设备装配、工装搭建、非标结构组装场景里最常用的基础连接元件，覆盖从轻型工装夹具到中型输送线机架、小型设备机壳固定的多类装配需求。其中六角结构的螺母，是沿用最久的通用紧固配件，六个受力平面完全适配常规开口扳手、套筒扳手的咬合尺寸，在狭窄装配空间里也能通过扳手卡合相邻两个平面施加足够锁紧扭矩，不会因为受力面过少出现打滑滑棱的问题，内螺纹的牙型角采用通用公制标准，能和同规格螺纹杆实现无间隙旋合，牙底做了微小圆弧过渡，避免长期受交变载荷时出现应力集中导致的牙部崩裂。半圆结构的螺母是针对特定安装空间做的适配改型，一侧为圆弧面，另一侧保留平直定位面，在需要嵌入圆弧槽、或者安装空间不允许六角棱边突出刮碰其他部件的场景下使用，平直定位面可以贴紧安装基准面防止锁紧过程中螺母跟转，圆弧面则能完美嵌入对应弧形安装槽内，不需要额外预留六角棱边的转动空间，大幅压缩安装位的预留尺寸。配套的螺纹杆为全牙通长结构，杆身外螺纹和两款螺母的内螺纹完全适配，杆身直线度控制在常规装配允许的公差范围内，既可以作为贯穿两个安装件的长螺栓替代件，也可以根据实际安装长度截断使用，两端都可以配合螺母实现双向锁紧，在需要调节安装间距的场景下，还能通过旋转两端螺母调整两个被连接件的相对位置，不需要额外加工定制不同长度的紧固件。设计这套组合件的时候，首先考虑的是不同安装场景的通用性，六角螺母作为标准件覆盖绝大多数常规紧固需求，半圆螺母作为补充覆盖受限空间的特殊安装需求，螺纹杆作为通用连接杆件，三者可以任意搭配组合，不需要额外定制特殊连接件就能满足大部分简易连接需求。尺寸设计上，六角螺母的对边尺寸、厚度都符合通用紧固件的尺寸规范，和常规扳手尺寸完全匹配，不需要使用特殊工具就能完成装配；半圆螺母的圆弧半径和常见型材的安装槽圆弧尺寸适配，平直边的厚度和六角螺母厚度保持一致，锁紧时的受力面压强相同，不会出现单侧压溃被连接件表面的问题；螺纹杆的公称直径和两款螺母的内螺纹公称直径一致，螺纹公差带选用中等配合精度，既保证旋合顺畅不会卡滞，又能保证锁紧后没有多余窜动间隙。实际装配使用时，六角螺母适合外露、有足够扳手操作空间的连接位，锁紧后可以通过观察棱边位置判断是否锁紧到位；半圆螺母适合嵌入槽内、侧边有遮挡的安装位，安装时先将螺母卡入对应槽位，穿入螺纹杆后直接在另一端锁紧即可，不需要额外用工具固定螺母防止跟转；螺纹杆在作为调节杆件使用时，可以先在杆身旋入两个螺母作为限位基准，调整到需要的位置后再锁紧外侧的固定螺母，就能实现安装间距的无级调节，不需要额外加工定位孔或者定位台阶，大幅降低现场装配的加工工作量。
