内啮合式轴用棘爪棘轮传动构件

项目分类:3D模型 发布时间:2021-09-27 ID:291050
  • 内啮合式轴用棘爪棘轮传动构件
  • 内啮合式轴用棘爪棘轮传动构件
  • 内啮合式轴用棘爪棘轮传动构件

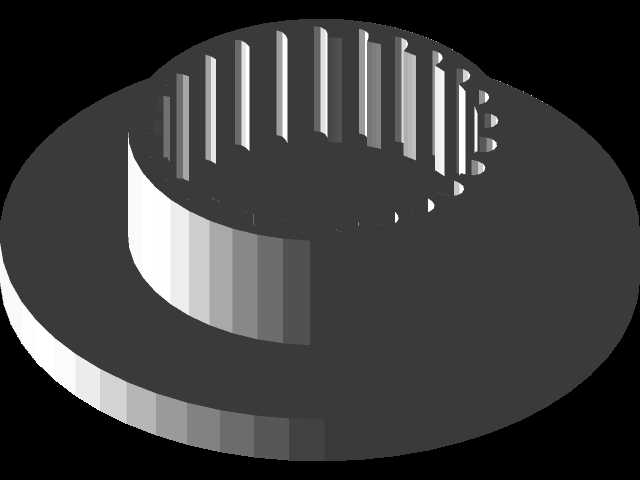

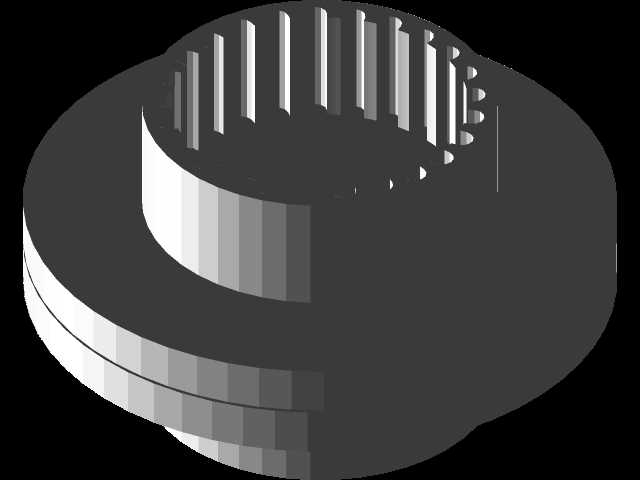

这套棘爪与轴配合的传动构件,主要面向需要间歇单向传动、反向止锁的机械工况设计,常见于轻工输送设备的进给单元、手动起重器具的止逆结构、包装生产线的分度送料机构,以及小型机床的进给限位组件中,核心作用是在传动链路里实现单向扭矩传递,避免负载端反向回转造成的设备故障或工位偏移。从结构设计逻辑来看,构件采用内齿棘轮与同轴台阶轴集成的布局,棘轮齿形沿内圈周向均匀排布,齿向做了适配棘爪滑入锁止的倾角处理,齿根处预留了足够的应力释放圆角,避免长期受冲击载荷出现齿根裂纹;轴段采用阶梯式设计,不同直径的轴肩分别对应轴承安装位、棘爪铰接位、动力输入端的连接位,轴肩过渡处均做了倒角处理,既方便装配时的零件导入,也能减少轴肩处的应力集中。安装边界方面,构件的最大外轮廓为带凸缘的圆盘结构,凸缘上预留的安装位可直接通过紧固件固定在设备的墙板支座上,不需要额外设计复杂的转接法兰;内圈棘轮的啮合直径与配套棘爪的摆幅做了匹配校核,保证棘爪在弹簧力作用下能顺畅卡入齿槽,不会出现跳齿、卡滞的问题;轴段的伸出长度根据常规设备墙板的厚度做了适配,两端预留的卡簧槽可以对轴承做轴向限位,控制整个传动副的轴向窜动量在合理范围内。实际应用中,这套构件不需要额外做复杂的润滑回路设计,齿面与棘爪接触面做了表面硬化处理,在低速间歇传动的工况下能保持足够的耐磨性能,日常维护只需要定期在啮合面涂抹润滑脂即可;设计时特意将棘爪的铰接孔位做了偏心余量调整,装配时可以根据实际的传动间隙需求微调棘爪的初始位置,适配不同负载下的啮合深度要求,避免啮合过浅造成的滑齿,或是啮合过深导致的棘爪回位卡滞。不同于外啮合棘轮结构,这套内啮合的布局整体径向尺寸更紧凑,传动时的棘爪摆幅更小,工作过程中的冲击噪音更低,适合对安装空间有严格限制的小型设备集成,同时内齿的受力方向沿径向向内,对外部安装支座的径向载荷更小,能降低支座的结构强度设计要求,减少整体设备的材料成本。
