多自由度舵机驱动桌面小型机械臂结构

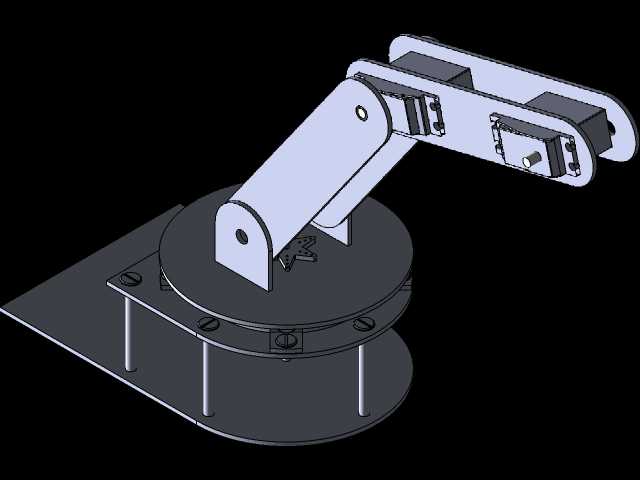

这款小型机械臂的结构设计，最初是面向桌面级轻载作业场景做的方案，常见的应用包括教学实验平台搭建、小型工件分拣搬运、实验室微量试剂移载、电子元器件贴片辅助定位这类负载不超过500g的作业场景，区别于工业级重载机械臂，它的整体结构更紧凑，安装占用空间小，不需要专门的大型安装基座，普通的工作台面就能完成固定。从结构布局来看，底座采用双层圆盘式旋转结构，下层圆盘通过四根支撑立柱与安装底板连接，安装底板预留了四个沉头固定孔，可以直接通过螺栓固定在工作台或者型材架上，旋转层与固定层之间预留了轴承安装位，可搭配平面推力轴承实现360度水平方向回转，底座内部预留了舵机安装腔，可放置标准尺寸的舵机通过齿轮啮合带动上层旋转结构转动，能覆盖整个工作台面的作业半径范围。大臂与小臂均采用板式拼接结构，两侧对称布置的支撑板通过定位销与连接块固定，关节处预留了舵机输出轴安装孔与轴承定位台阶，每个关节的舵机直接嵌入在臂身的安装槽内，不需要额外设计外置的舵机支架，既减少了整体装配的零件数量，也能让臂身的重心更靠近回转中心，降低关节处的负载力矩。末端执行器的安装位采用标准的舵机盘连接接口，可以根据不同的作业需求更换夹爪、吸盘、画笔或者点胶头等不同的执行末端，接口尺寸兼容市面上主流的9g、17g标准舵机的安装孔位，不需要额外做转接件就能完成末端配件的替换。设计过程中特意控制了各段臂长的比例，大臂长度略长于小臂，在水平伸展状态下不会出现重心超出底座支撑范围的情况，避免作业过程中出现设备倾覆的问题，臂身的支撑板上做了多处减重槽设计，在保证结构刚度的前提下尽可能降低臂身自重，减少关节舵机的负载，提升运动过程中的响应速度。安装边界方面，整套结构固定后总高度不超过220mm，底座最大直径120mm，安装底板的尺寸为150mm*100mm，水平方向最大作业半径可达280mm，垂直方向最大抬升高度180mm，各关节的运动范围都做了机械限位设计，大臂俯仰角度范围在0到90度之间，小臂俯仰角度范围在-45度到90度之间，避免运动过程中出现臂身碰撞底座或者结构干涉的问题。所有的结构件都可以采用亚克力板或者铝合金板通过激光切割加工成型，加工成本低，装配难度小，不需要复杂的机加工工序，很适合用于教学演示、创客项目开发或者小型自动化工位的改造使用，各关节的走线槽都预留在臂身的内侧，舵机的连接线可以顺着臂身内部的空腔排布到底座的控制板安装位，不会出现运动过程中线缆拉扯或者外露干扰运动的问题。
