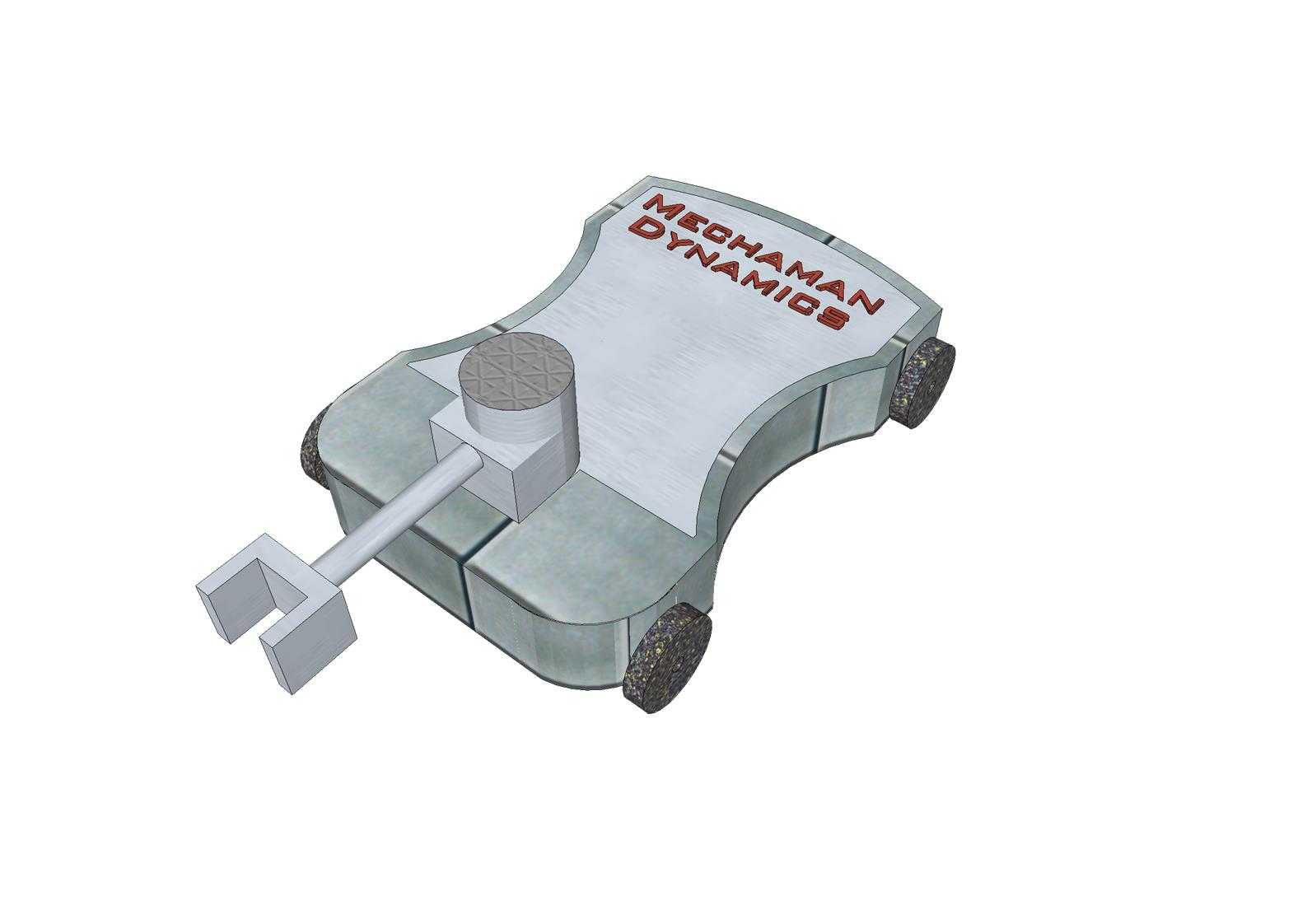

带拾取机构的轮式手动操作机器人

这款手动操作的轮式拾取装置，主要面向教学演示、小型工位零散物料转运、轻量工件拾取等场景设计，无需复杂电控系统，完全依靠手动操作即可完成全部动作，适合在无供电条件的实训场景、桌面级轻作业场景中使用，也可作为机械结构教学的演示载体，帮助学习者理解连杆传动、轮式移动、夹持机构的基础运动逻辑。装置整体采用轮式移动底盘布局，底盘主体做了贴合手部握持的曲面造型，上表面预留了操作区域，操作者可单手握持底盘上表面控制移动方向，底盘四角布置四个带防滑纹理的行走轮，轮面采用高摩擦材质，在木质桌面、金属工作台面、硬质塑胶平面上都能获得足够的抓地力，移动过程中不会出现打滑偏移的问题，底盘整体轮廓做了圆角过渡处理，避免操作过程中剐蹭操作者手部或者周边工件。前端的拾取机构采用单连杆延伸布局，连杆末端是叉形夹持端头，端头的开口尺寸适配常见的小型柱状、块状工件，可拾取重量在500g以内的零散零件，连杆与底盘的连接位置设置了手动操作的调节结构，操作者可通过底盘上的操作旋钮控制连杆的俯仰角度，以及前端叉形端头的开合幅度，整套拾取机构的传动全部采用刚性连杆传递动作，没有冗余的软连接结构，动作传递直接，操作反馈清晰，不会出现操作滞后的问题。设计过程中优先考虑了操作的便捷性，整体重心控制在底盘几何中心偏后的位置，拾取前端满载拾取工件时，整机不会出现前倾倾覆的问题，底盘内部预留了足够的空腔，可根据后续使用需求加装小型配重块，适配不同重量的拾取作业需求。行走轮的安装位置突出底盘侧边1-2mm，移动过程中底盘主体不会与周边障碍物直接接触，降低外壳磨损的概率，前端拾取机构的最低下落位置与行走轮最低点保持2mm的安全间隙，拾取工件时不会剐蹭作业台面，连杆的最大伸出长度控制在底盘长度的二分之一以内，避免伸出过长导致操作时整机翘头。整套结构没有复杂的异形曲面，所有零部件都可通过常规的机加工或者3D打印方式制作，装配环节不需要特殊工装，普通的内六角扳手即可完成全部组装工作，各活动连接位置都预留了润滑脂加注间隙，长期使用也不会出现卡滞问题，适合作为基础机械结构的实训案例，也可经过简单改装后用于桌面小型工件的分拣、转运作业，针对不同的拾取对象，只需更换前端的叉形端头即可适配不同形状的工件，无需改动底盘和连杆的主体结构，拓展性较强。
