机械传动用铰接式控制臂结构设计

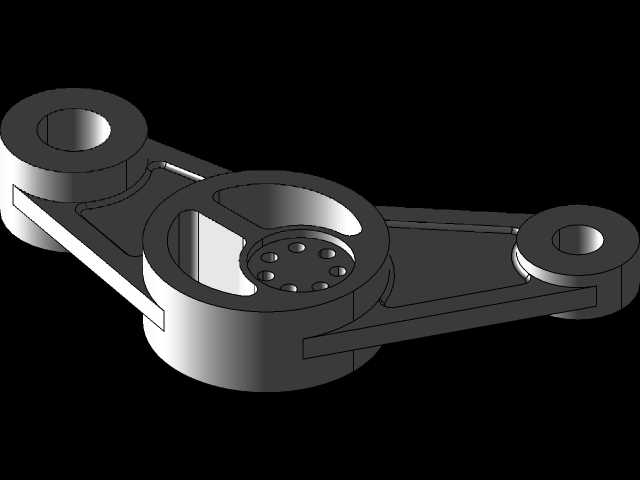

这类控制臂构件多用于需要往复摆动传动的机械铰接点位，常见于工业自动化连杆传动组、轻工机械往复执行机构、专用设备的行程调节组件中，核心作用是在固定铰接轴与活动执行端之间传递既定轨迹的摆动力矩，同时约束非运动方向的额外自由度，保证传动路径的精度稳定性。从结构设计逻辑来看，构件两端设置的同轴度要求较高的轴孔，分别对应固定铰接支点与活动端连接位，孔位的壁厚做了加厚处理，能够承受长期往复摆动带来的交变接触应力，避免孔位长期磨损后出现旷量，影响整套传动机构的动作精度。中间的环形镂空结构并非单纯为了减重，其内侧均匀分布的定位凹点，是用来配套安装阻尼缓冲垫片或者行程触发感应片的安装位，在臂体摆动到极限行程时，可通过配套的缓冲件吸收冲击动能，降低金属构件硬接触带来的异响与结构疲劳。连接两端轴孔的臂身采用了变截面的加强筋结构，在受力较大的铰接孔周边做了圆弧过渡，避免应力集中导致的臂体断裂，筋条的厚度经过受力校核，在满足额定摆动力矩承载要求的前提下，尽可能缩减非受力区域的材料厚度，降低构件整体的转动惯量，让驱动端的动力输出更平顺，减少启停阶段的惯性冲击。在安装边界方面，两端轴孔的中心距是整套机构的核心安装尺寸，直接决定摆动端的行程范围，设计时需要匹配对应铰接轴的公差带，通常采用间隙配合满足转动需求，同时配合轴用挡圈完成轴向定位，防止臂体在摆动过程中出现轴向窜动。臂体摆动平面内的外轮廓做了倒角处理，避免运动过程中与周边相邻构件发生运动干涉，中间环形结构的外径尺寸需要预留足够的缓冲件安装空间，同时要保证摆动全行程内不会触碰周边的机架或者管线。这类构件在实际选型替换时，除了核对中心距、轴孔直径这些核心安装尺寸，还要确认臂身的厚度尺寸与安装空间的间隙，预留至少2mm以上的安全距离，避免长期运行出现形变后发生卡滞。建模过程中对所有的转角位置都做了圆角处理，既符合实际机加工的工艺要求，避免锐边应力集中，也能减少加工过程中的刀具损耗，对应的安装孔位都预留了合适的倒角，方便装配时铰接轴的导入，降低装配难度。
