可折叠车顶控制用12v薄型电池盒结构

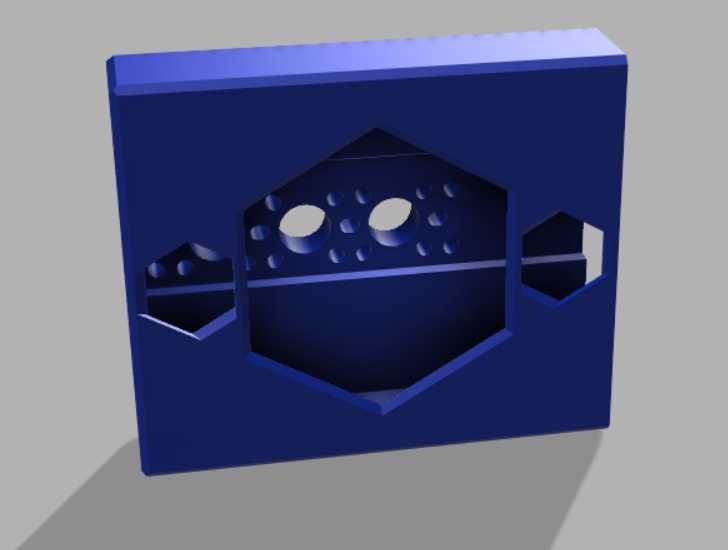

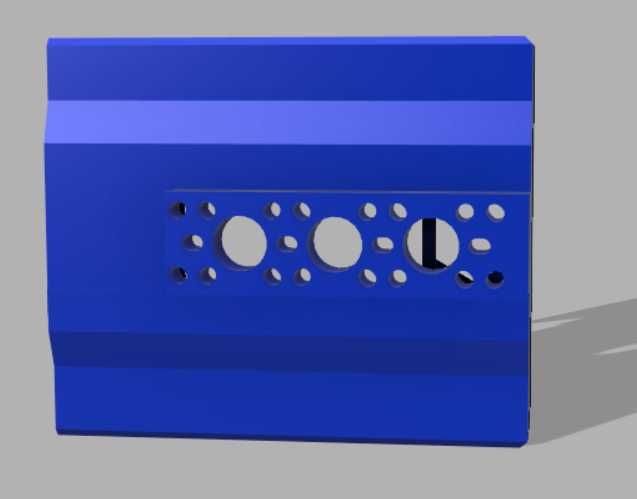

在可折叠车顶控制系统的供电布局设计中，电池安装结构的适配性直接决定了整套电控系统的运行稳定性与空间利用率，这款薄型电池盒正是针对GoBulda GoRail规格的安装中心开发的专用承载结构。从实际装车场景来看，可折叠车顶的执行机构多布置在车顶内饰层与外覆盖件的狭小夹层内，留给供电模块的安装空间十分有限，常规厚度的电池盒不仅会挤占执行机构的运动行程，还容易在车顶折叠动作过程中与连杆、驱动臂产生运动干涉，这款薄型结构的设计首先从安装边界上规避了这类问题，整体壳体采用方正的薄型轮廓，能够完全嵌入车顶夹层的预留安装位，不会突出安装平面影响周边部件的动作。从功能特性来看，壳体中部设置的六边形主容纳腔专门匹配12v薄型电池的外形尺寸，腔体内侧分布的多组凸点结构一方面可以对电池形成多点限位，避免车辆行驶过程中电池在腔体内晃动移位，另一方面凸点之间预留的间隙可以形成自然的散热通道，在电池持续为折叠车顶控制模块供电时，能够及时散出工作产生的热量，避免局部积热影响电池使用寿命。腔体两侧开设的异形镂空结构并非单纯的减重设计，左侧的镂空位对应电池的接线端子区域，方便线束快速插接与后期检修，右侧的镂空位则匹配安装位上的定位凸台，装配时可以快速完成对位，降低装配过程中的对位难度。壳体两侧延伸出的带孔安装耳，能够直接通过紧固件固定在GoRail中心的安装点位上，安装孔的位置公差经过严格校核，装配后不会出现错位强行锁附导致的壳体应力变形。设计过程中充分考虑了车载工况的振动特性，壳体整体采用等壁厚加强结构，边缘位置做了加厚处理，即使在车辆经过颠簸路面产生持续振动时，壳体也不会出现开裂变形的问题，同时主腔体的边缘做了承托翻边，电池装入后翻边可以托住电池底部边缘，避免长期振动下电池从腔体内脱落。不同于通用型电池盒的大余量设计，这款结构完全针对折叠车顶的特定安装空间做了尺寸优化，在完全容纳指定规格12v薄型电池的前提下，将整体厚度压缩到了最小，同时兼顾了安装便利性、散热性能与结构强度，能够在不改动原有车顶安装结构的前提下直接替换适配，大幅减少了折叠车顶供电模块的适配改造成本。在实际装配验证中，这款电池盒可以在不拆除周边执行连杆的情况下完成快速拆装，后期维护时不需要拆解整套车顶折叠机构，仅需松开两侧的紧固件即可取出电池完成更换，大幅降低了后期运维的操作难度。
