ER25精密弹性筒夹加工夹具三维设计

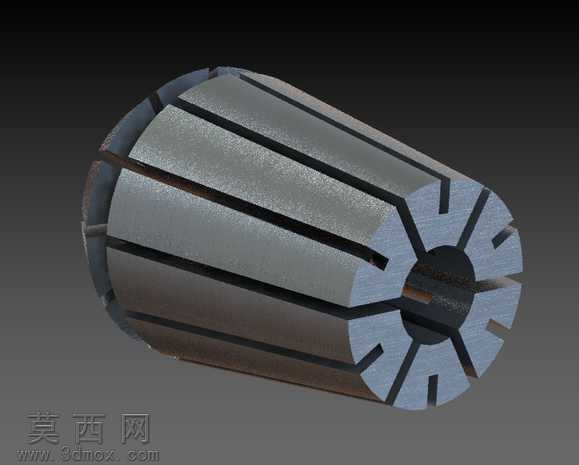

本作品为ER25型精密弹性筒夹的三维参数化建模成果，建模过程严格遵循机械加工行业ER筒夹的通用尺寸规范，以回转体基础特征为建模起点，通过旋转凸台指令构建筒夹的整体锥形基体与内孔夹持轮廓，精准还原了ER25筒夹1:10的外锥面锥度参数，保证其与对应规格ER刀柄锥孔的配合精度。建模阶段重点处理了筒夹周向均匀分布的弹性开槽结构，通过阵列指令完成8条等分直槽与端面收口槽的特征排布，开槽的宽度、深度、末端止裂孔结构均按照实际加工工艺要求设计，还原了筒夹受力时均匀收缩的结构基础，避免夹持过程中出现应力集中导致的筒夹开裂问题。材质渲染环节针对筒夹常用的65Mn弹簧钢材质进行参数调试，还原了热处理后金属表面的哑光金属质感，对开槽断面、内外锥面的粗糙度差异做了区分表现，外锥面呈现精磨后的细腻金属光泽，开槽边缘保留了线切割加工的细微纹理特征，让渲染效果更贴近真实工业产品的视觉表现。结构设计上充分考虑ER筒夹的工作原理，内孔夹持面的圆柱度、各开槽的对称度均在建模时做了几何约束，保证筒夹在锁紧状态下内孔可均匀收缩，对不同直径的刀具柄部实现全周抱紧，满足数控加工中刀具装夹的同轴度要求。设计过程中参考了机床附件的相关行业标准，对筒夹的总长、最大外径、夹持范围、锁紧行程等关键参数做了校验，确保模型可直接用于装配模拟、工装选型演示以及加工工艺的虚拟验证，清晰展现了弹性筒夹依靠锥面配合实现弹性变形夹紧刀具的核心结构逻辑，可用于机械加工工装设计的教学演示、ER刀柄系统的装配干涉检查以及非标夹具设计的参考调用。
