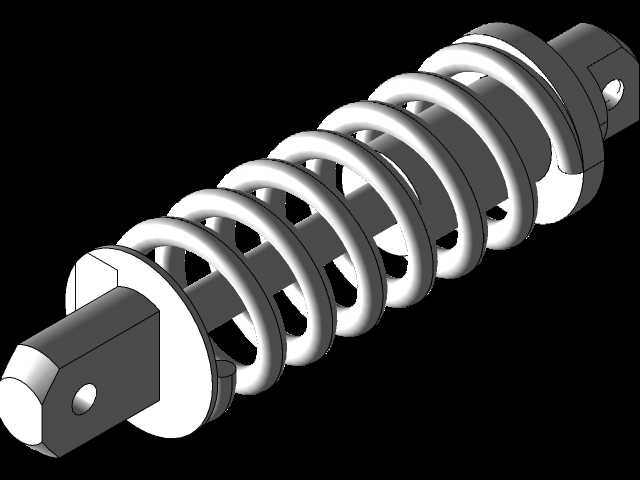

自行车用六英寸螺旋弹簧减震构件

这款六英寸规格的减震构件，主要适配山地自行车、通勤电动自行车的后悬架安装场景，是骑行过程中吸收路面颠簸冲击的核心功能部件。在实际骑行工况中，当车轮碾过碎石路、坑洼路面、减速带等不平整路段时，地面传递的瞬时冲击力会首先作用于轮组安装端，该减震构件通过内部螺旋弹簧的弹性形变将冲击动能转化为弹性势能，再配合阻尼结构的缓慢释能过程，避免刚性冲击直接传递到车架与骑乘者身上，既能够提升长时间骑行的舒适度，也能减少车架焊缝、紧固件受交变冲击出现疲劳失效的概率，延长整车的使用寿命。从结构设计逻辑来看，该构件采用两端对称的叉形耳片安装结构，耳片上预留的同轴通孔可配合销轴完成与车架、后摇臂的铰接固定，安装时无需额外加工复杂的适配接口，只要保证两端销轴的同轴度误差在允许范围内，即可避免运动过程中出现卡滞、偏磨问题。主体螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧中径、簧丝直径经过匹配计算，在六英寸的总行程范围内，既能提供足够的支撑力避免骑乘时出现打底触底的情况，也不会因为刚度过大导致滤震效果变差，弹簧两端做了并圈磨平处理，保证与两端安装座的贴合面受力均匀，不会出现局部应力集中导致的簧圈断裂问题。中间的导向轴结构贯穿弹簧中心，在弹簧压缩、回弹的往复运动过程中起到径向限位作用，避免弹簧受侧向力出现弯曲、错位，保证减震动作始终沿轴向进行。两端的安装耳片与中心导向轴采用一体化刚性连接，整体结构没有多余的冗余部件，在满足强度要求的前提下尽可能控制了自身重量，不会给整车增加过多的簧下质量。从安装边界尺寸来看，该减震器自由长度为六英寸，即152.4毫米，压缩至极限行程时的最小长度可满足常规自行车后悬架的摆动行程需求，两端耳片的安装孔距、孔径尺寸适配市面上多数民用自行车、入门级山地车的后减震安装位，选型替换时无需对车架结构做改装，直接通过销轴锁紧即可完成装配。在实际建模过程中，该构件的细节还原度较高，簧圈的螺旋升角、两端并圈的过渡结构、耳片的倒角处理、安装孔的沉台结构都按照实际加工尺寸做了还原，可直接用于自行车整车装配的干涉检查、运动仿真分析，也能作为非标减震构件设计时的结构参考，帮助设计人员快速验证不同刚度弹簧、不同安装距下的悬架运动轨迹，减少实物打样的迭代次数。
