高精度弹性筒夹夹持锁紧结构设计

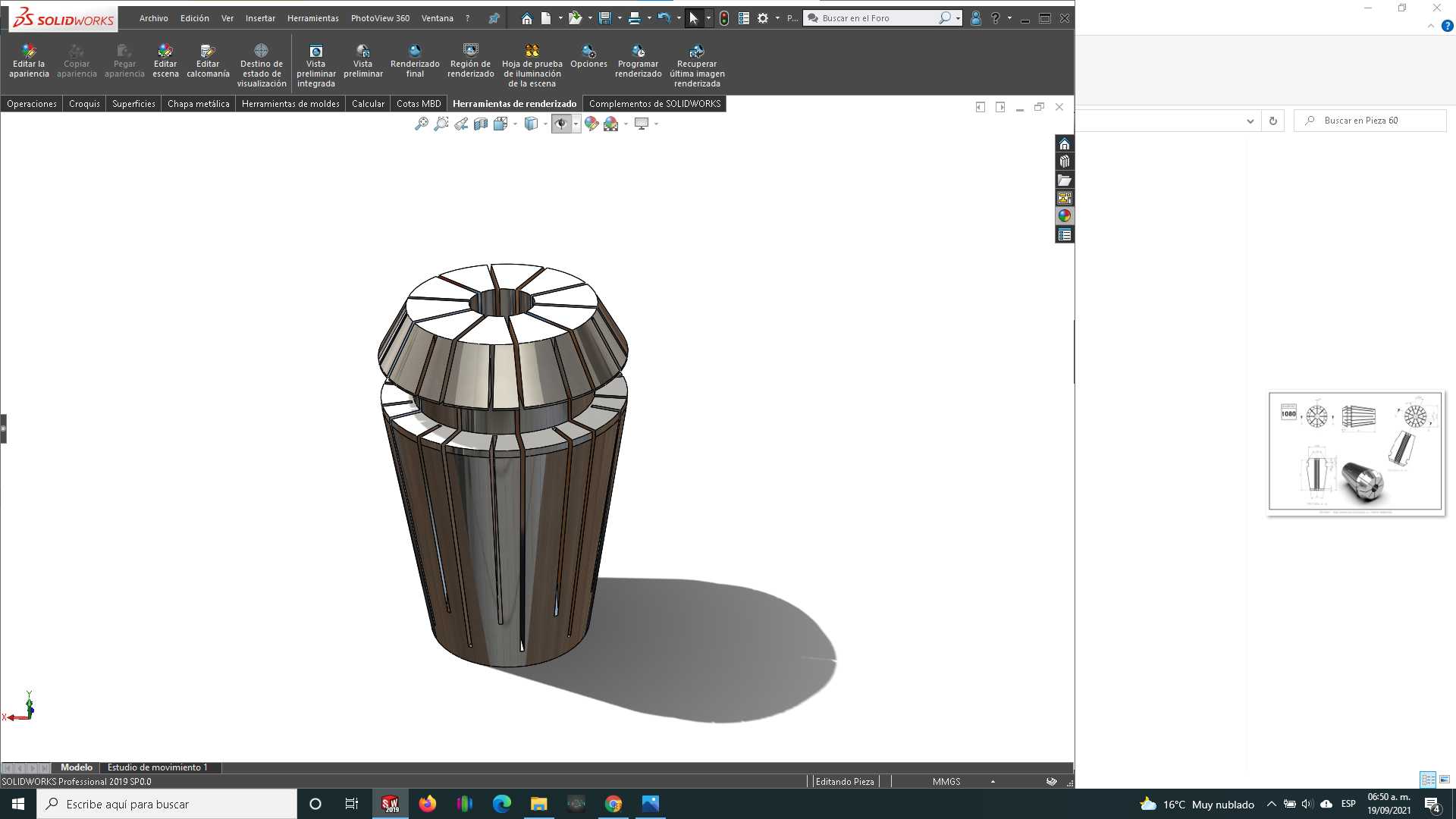

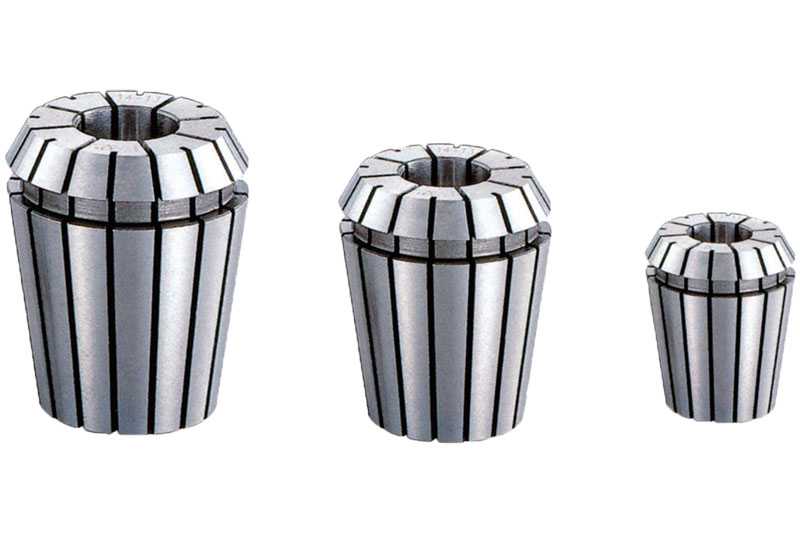

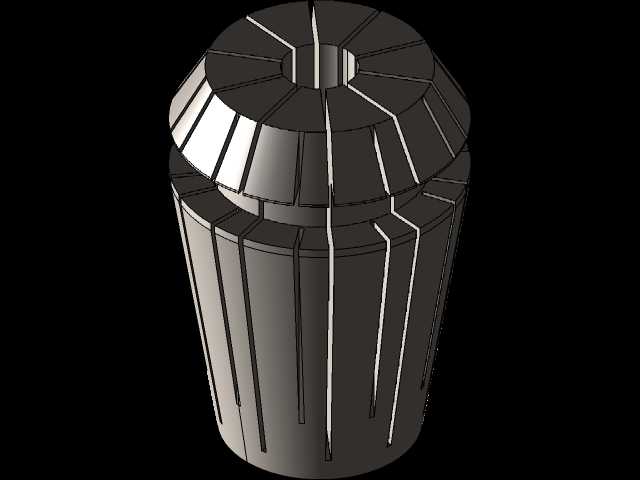

在数控加工、刀具夹持、精密轴类零件装夹场景中，弹性筒夹是核心的受力锁紧部件，这款夹头采用多瓣开槽的弹性变形结构，依靠锥面配合实现径向收缩，完成对刀具或工件的同轴锁紧。日常车间加工里，这类夹头常配套刀柄、主轴座使用，覆盖铣削、钻孔、攻丝、磨削等多道机加工序，相比三爪卡盘，它的夹持同轴度更高，动平衡表现更优，适合高转速加工场景，装夹工件时的应力分布更均匀，不会出现局部夹伤薄壁工件的问题。设计这款夹头时，首先要匹配对应锥度的锁紧螺母与安装座，外锥面的锥角公差直接决定锁紧时的贴合面积，若锥角偏差过大，会出现局部应力集中，长期使用会导致瓣片断裂，开槽的数量与深度需要根据夹持范围做匹配，槽宽要预留足够的弹性变形余量，同时保证瓣片的刚性，避免锁紧时瓣片发生塑性变形。夹头的内孔是直接接触工件或刀具柄部的工作面，内孔的圆柱度公差直接影响夹持精度，内孔表面需要做硬化处理，提升耐磨性能，反复装夹也不会出现拉毛、内径变大的问题。安装时需要注意，夹头装入锁紧螺母后要轻轻卡入卡槽，再整体装入刀柄锥孔，锁紧螺母时要使用对应扭矩的扳手，不能过度锁紧导致夹头超过弹性变形极限，出现瓣片开裂、回弹失效的问题。夹头的外形采用上窄下宽的锥台结构，上端开槽延伸至锥面中部，下端为直段定位部分，安装时直段与刀柄内孔做径向定位，保证夹头与主轴的同轴度，夹持范围覆盖对应规格的直柄刀具与轴类零件，夹持时的径向跳动可以控制在很小的范围内，满足精密加工的装夹要求。这类弹性夹头除了机加工领域的刀具夹持，还可以用于自动化设备的轴类工件上料定位、检测设备的工件固定、工装夹具的快速锁紧等场景，不同的开槽形式可以适配不同的夹持需求，比如针对小直径工件可以采用窄槽多瓣结构，提升夹持的贴合度，针对大扭矩切削场景，可以加厚瓣片厚度，提升整体刚性，避免加工时出现夹头打滑、工件飞出的安全隐患。设计建模时需要重点关注锥面的配合公差、开槽的应力集中位置、内孔的形位公差，同时要做弹性变形仿真，验证锁紧状态下各瓣片的变形量是否均匀，是否存在局部应力超过材料屈服强度的位置，保证夹头在额定锁紧力下可以稳定工作，反复拆装后仍能保持足够的夹持力与精度。
