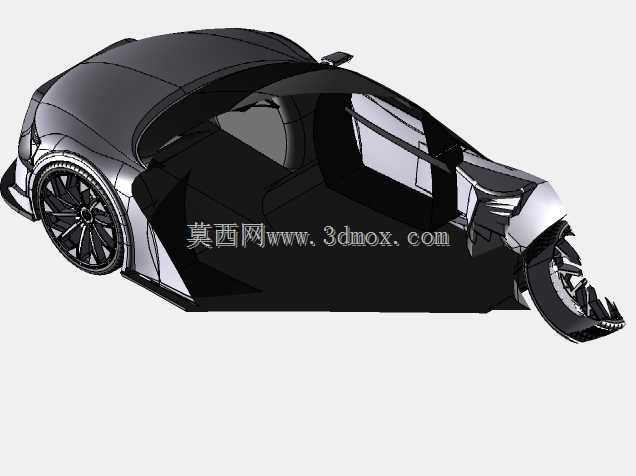

概念款电动轿跑外观结构三维数模

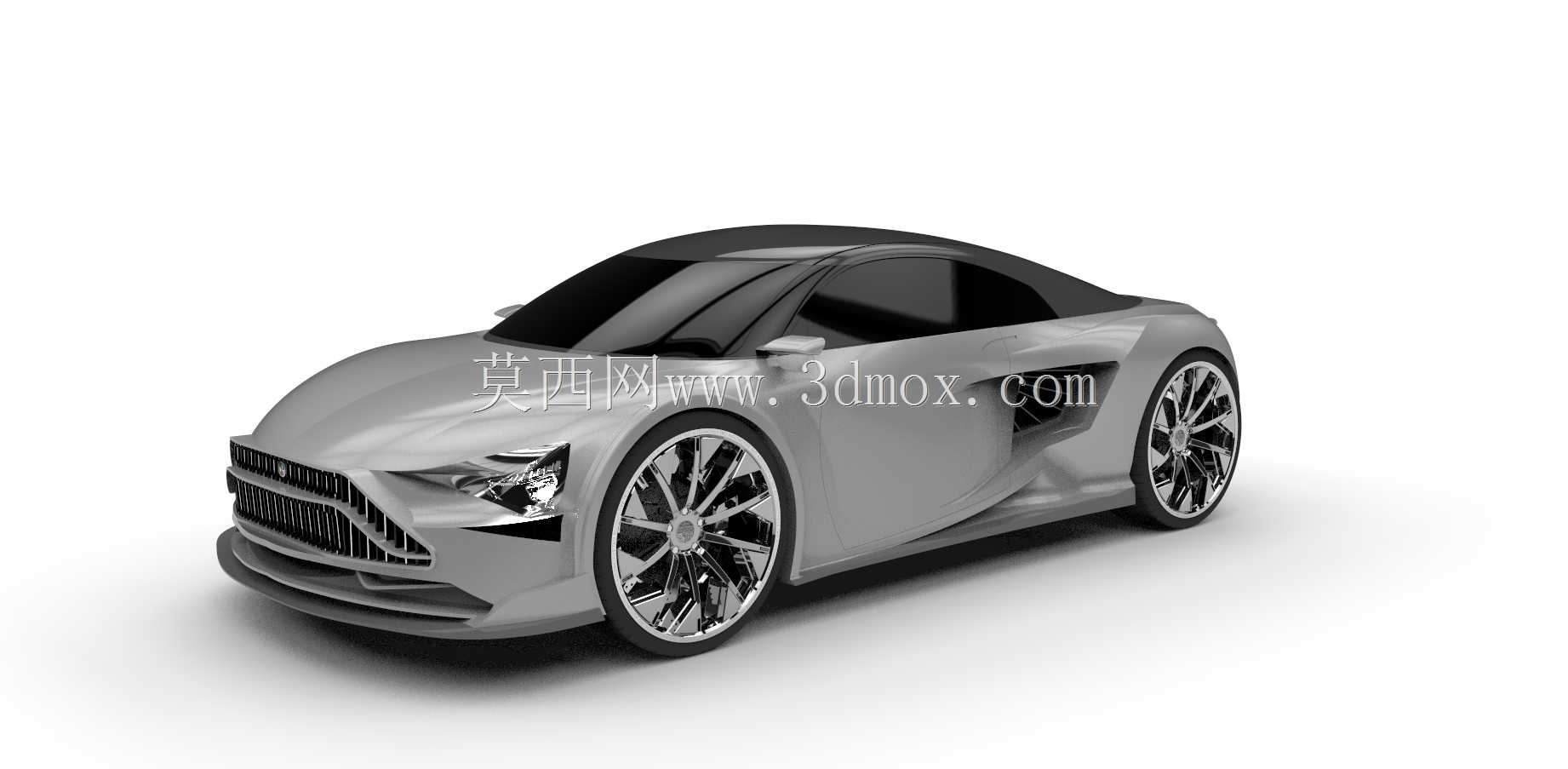

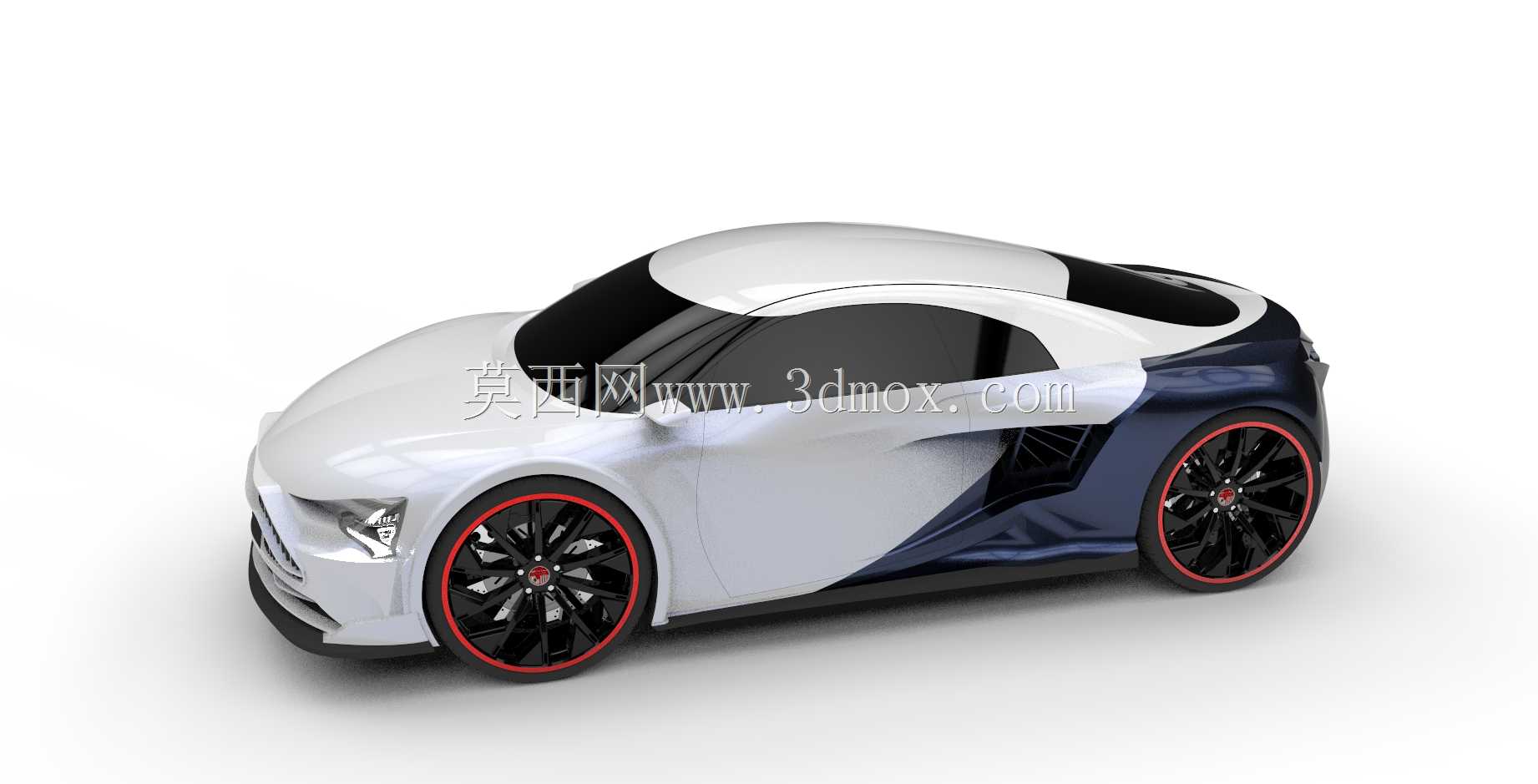

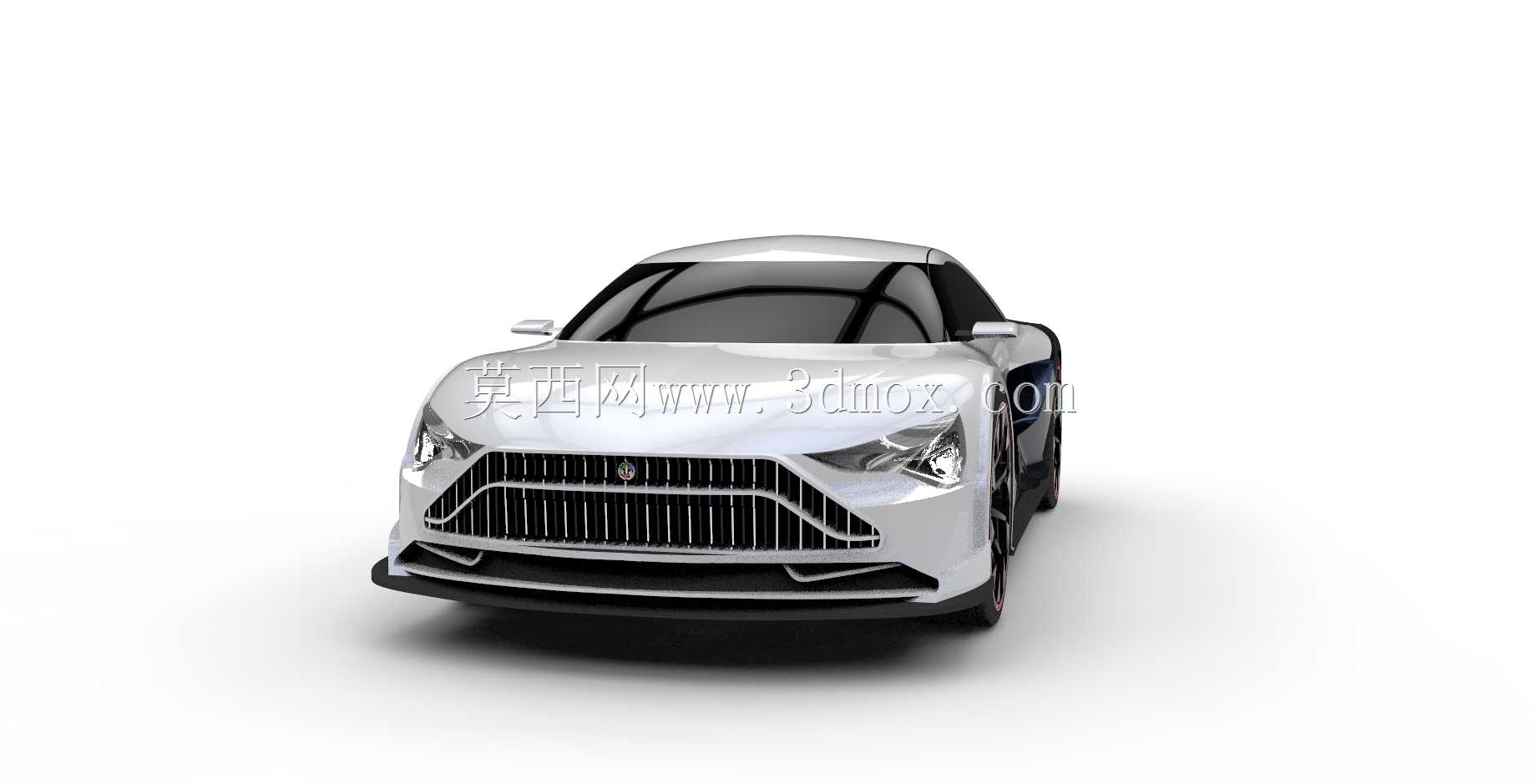

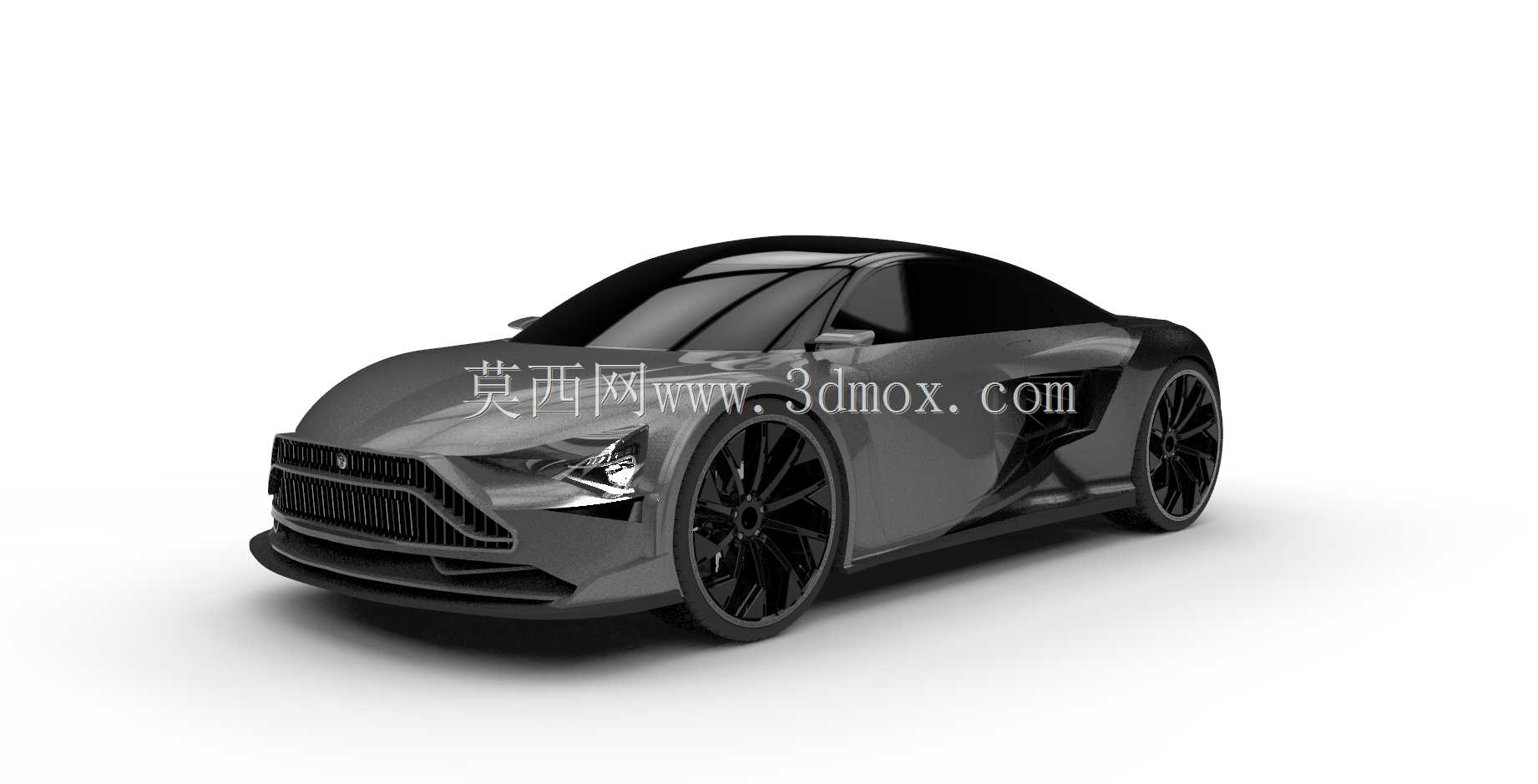

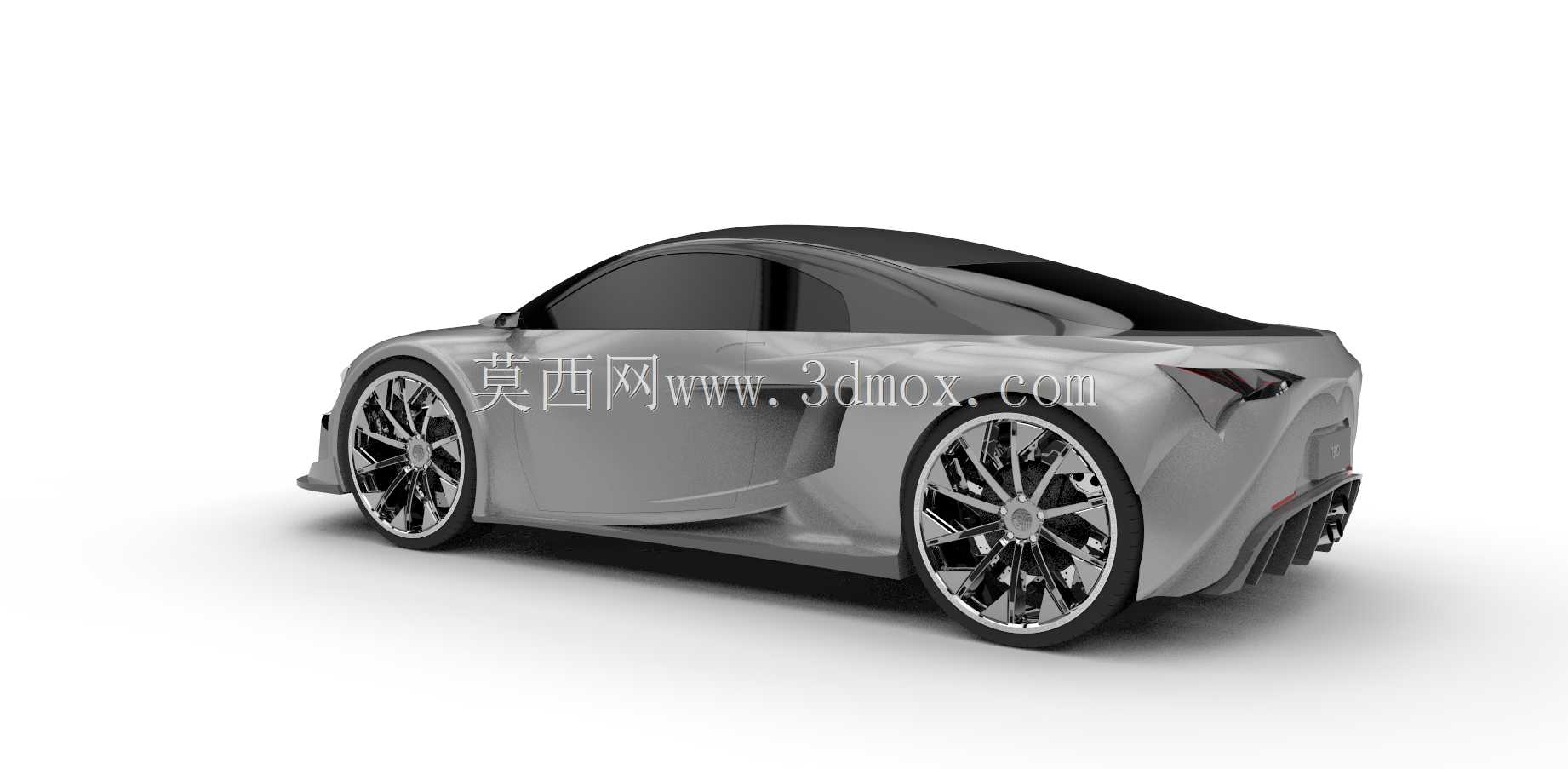

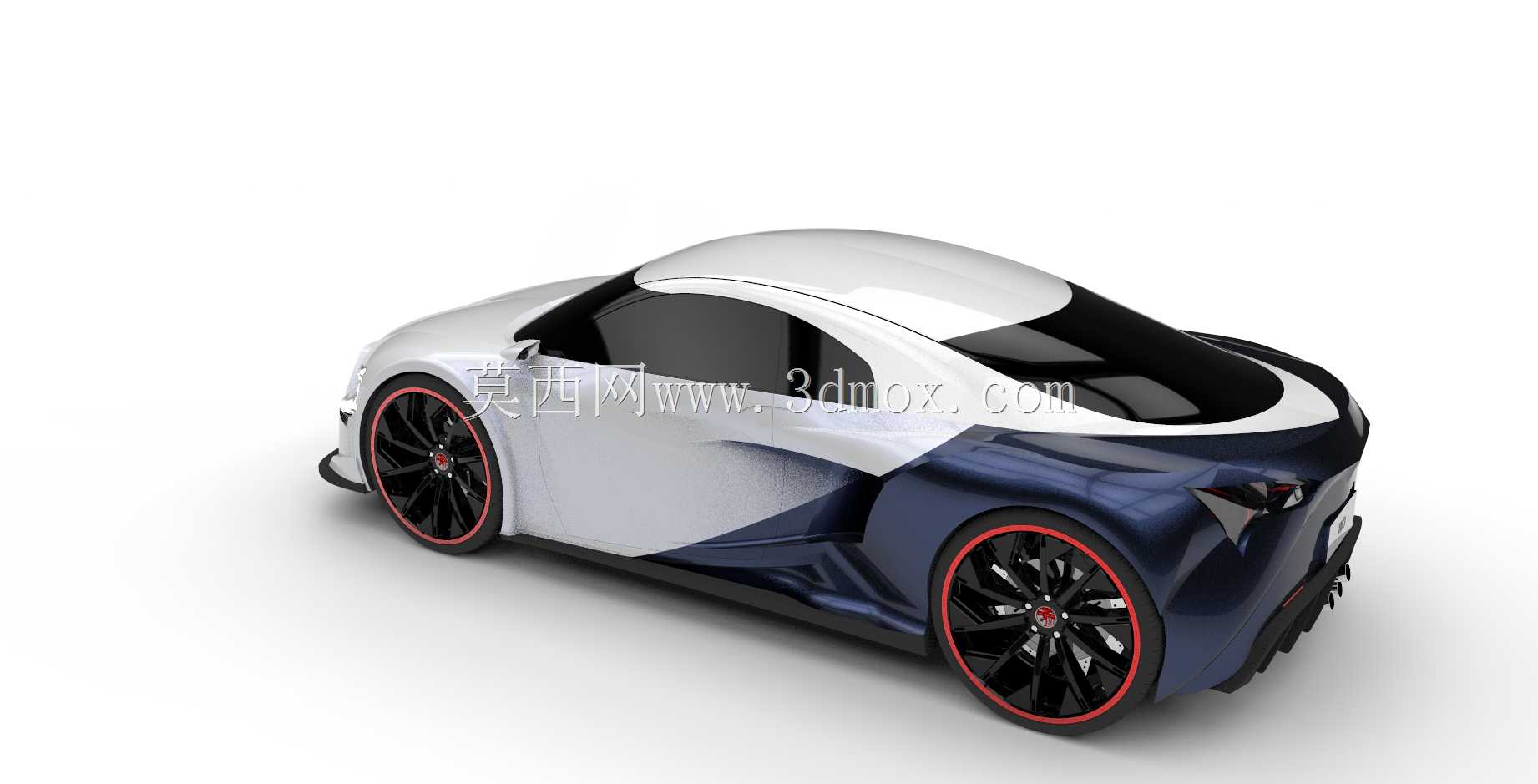

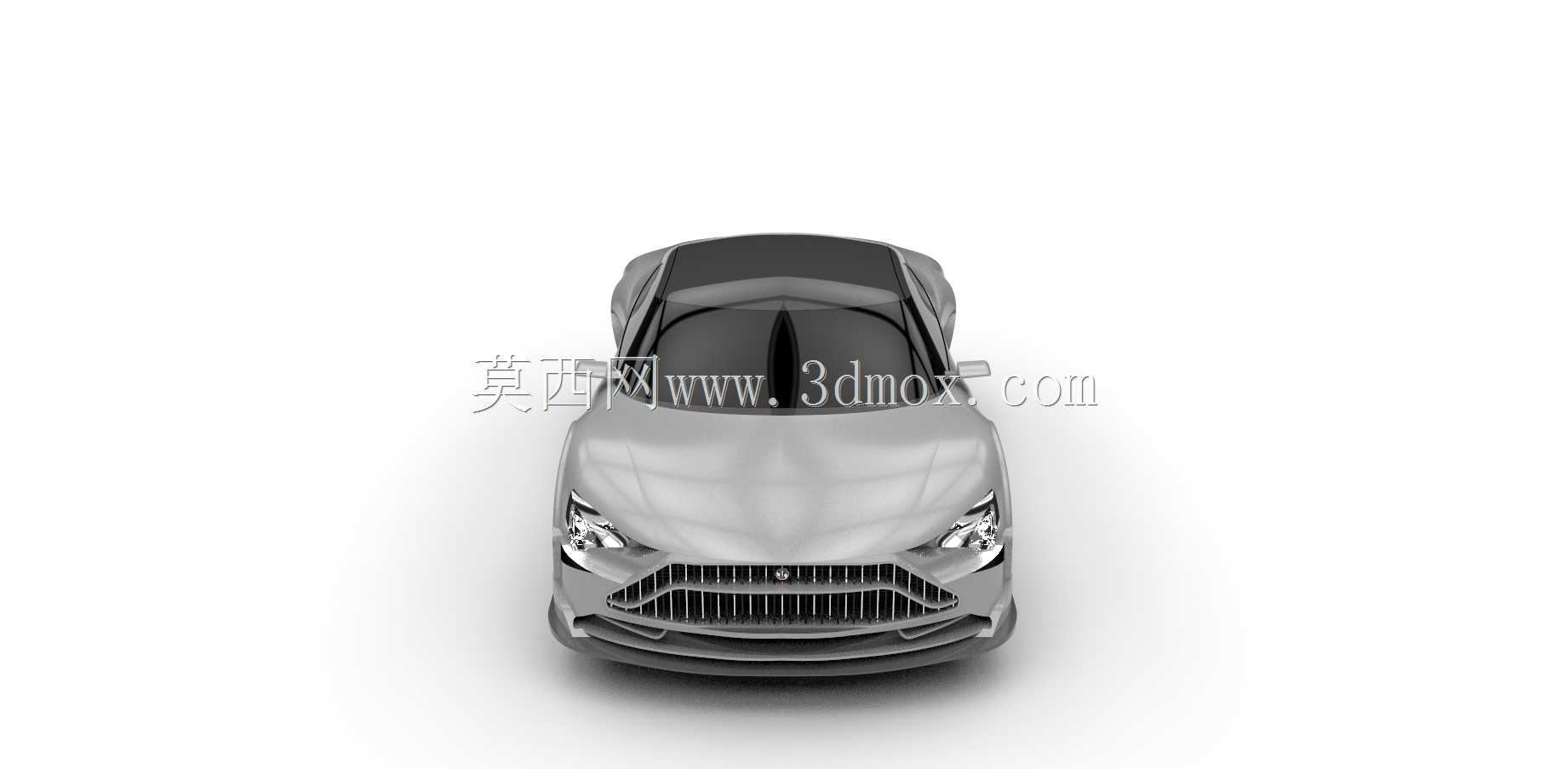

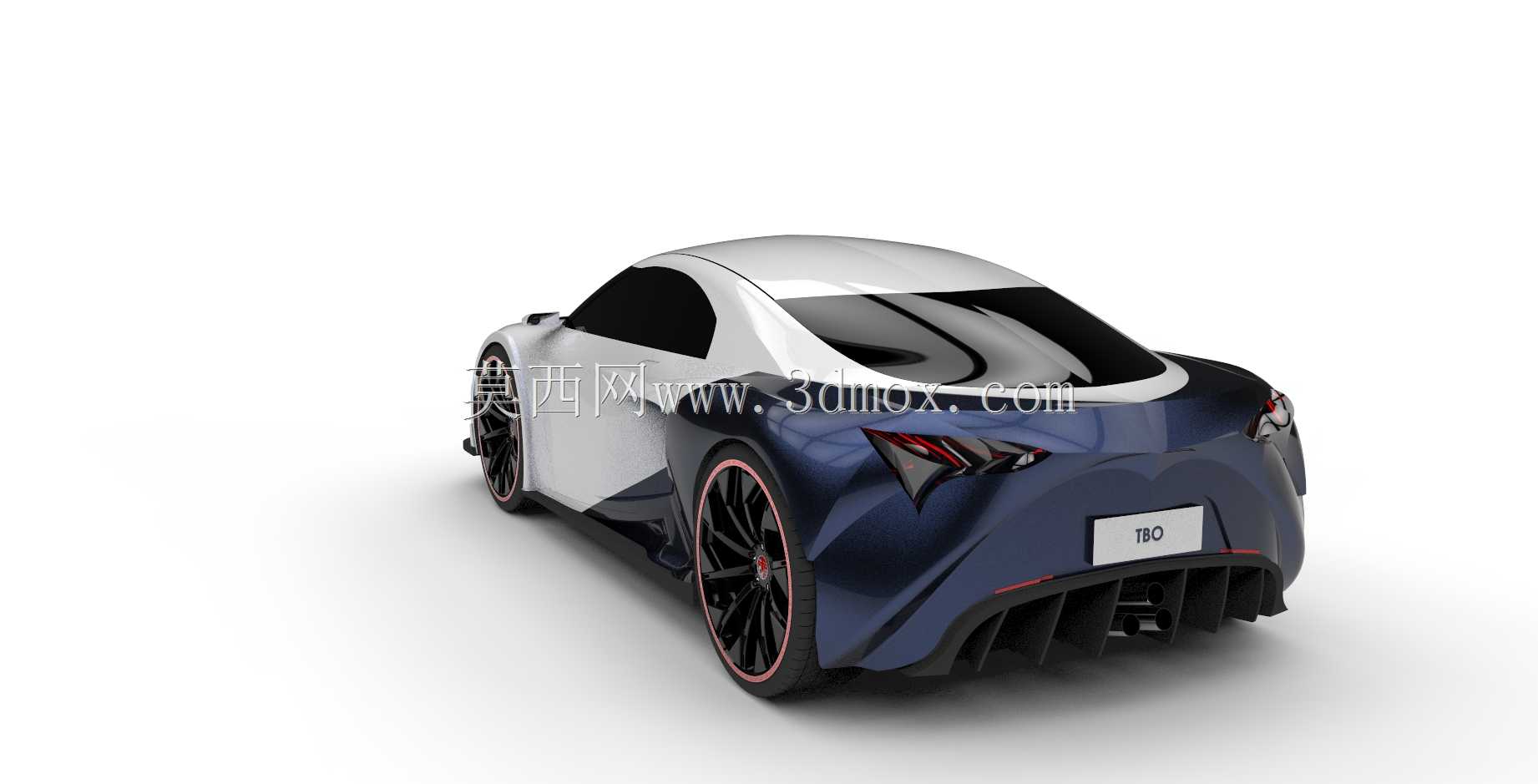

这款轿跑概念模型的设计，最初是面向城市高端纯电乘用车的前期造型验证场景搭建的，在前期造型评审阶段，这类高精度外观数模可以直接替代油泥模型完成首轮风阻校验、内外饰匹配校核工作，省去传统油泥制作的反复修型周期，也能直接对接渲染环节生成市场调研用的宣传样图，供产品部门收集潜在用户的造型偏好反馈。从结构设计思路来看，整车采用了短前后悬的布局设定，将乘员舱空间占比提升到整车长度的六成以上，匹配纯电平台的底盘电池平铺方案，不需要给传统内燃机预留前舱动力空间，因此前脸部分做了全封闭的格栅设计，既可以降低高速行驶时的正面风阻系数，也能整合主动进气结构给底部电池组提供散热导流的通道。车身侧面采用了溜背式的车顶线条，从A柱顶端顺滑过渡到车尾小鸭尾结构，在不牺牲后排乘员头部空间的前提下，把侧面气流的分离点后移，减少车尾的涡流区范围。轮拱部分做了外凸的宽体造型，匹配大尺寸低扁平比轮胎的安装边界，轮圈采用了封闭辐条设计，行驶时可以梳理轮腔内部的乱流，进一步降低整车风阻。车门部分采用了隐藏式门把手的结构设计，安装面与车身外曲面保持齐平，避免突出结构带来的风噪与风阻增量，侧窗采用了无框式的结构匹配，在数模搭建阶段已经预留了玻璃升降的运动包络空间，以及密封条的安装卡槽位置，不会出现后期结构干涉的问题。前脸的灯组采用了狭长的一体化设计，与前格栅的镀铬装饰条形成视觉贯穿效果，数模里预留了大灯模组的安装腔体，以及线束的走线路径，前保险杠下部做了三段式的进气开槽，两侧的导流槽可以直接将气流引导至前轮刹车系统，给连续制动工况下的刹车盘提供散热气流，中间的进气道则负责给底盘的电池温控系统提供撞风散热的流量。车尾部分的造型做了内收的切角设计，整合了尾部扩散器的结构，梳理车底流出的高速气流，降低整车的升力系数，提升高速行驶的稳定性。在建模过程中，所有外覆盖件的曲面都做了G2连续的曲率校验，避免后期模具加工时出现曲面褶皱、反光不均的问题，各部件之间的分缝间隙也按照量产车的工艺标准预留了均匀的间隙值，包括前后保险杠与翼子板的匹配面、车门与侧围的匹配面，都预留了公差调整的余量，能够直接对接后续的结构工程设计环节，不需要再做大规模的曲面重构工作。这类数模除了用于前期造型评审，也可以作为高校汽车设计专业的教学案例，帮助学生理解量产车从造型草图到三维数模的转化逻辑，掌握外曲面建模的曲率控制、分缝设计、安装边界预留的实际工程要点，避免出现只追求视觉效果、忽略工艺可行性的设计问题。
