管式车架结构卡丁车承载底盘设计

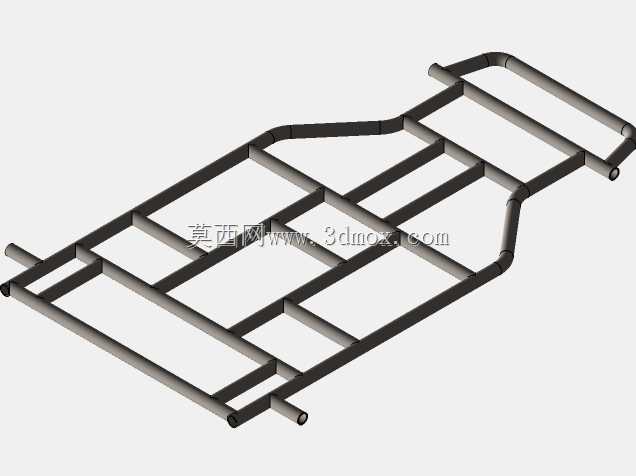

这款卡丁车底盘采用圆管弯折拼焊的框架式结构，是卡丁车整车的核心承载基体，所有车载部件都需要依托该框架完成安装固定，直接决定整车的刚性表现与动态行驶稳定性。从实际应用场景来看，这类管式底盘广泛适配场地休闲卡丁车、入门级竞速卡丁车以及DIY改装卡丁车的搭建需求，不管是商用游乐场地的高频次运营车辆，还是个人自制的休闲玩乐车型，都能通过该框架完成整车搭建。在功能特性上，框架采用等直径圆管弯折成型，通过分段拼焊形成连续的受力传力路径，前部收窄的结构预留出转向机构的安装空间，中部宽幅区域是驾驶员座椅的固定位，后部延伸段专门用于动力单元的安装固定，发动机布置在驾驶员位置后侧的框架上，能让整车前后轴荷分配更趋近于合理区间，避免起步抬头或者制动点头的幅度过大影响操控。设计思路上完全围绕卡丁车的轻量化与刚性平衡展开，没有采用整块钢板冲压的底盘结构，而是通过管材的排布形成网格状受力结构，在管材衔接的弯折位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，框架两侧的纵向主管是主要的承力构件，横向布置的连接管一方面提升整体抗扭刚度，另一方面也为油门、刹车踏板、转向立柱、座椅固定点提供安装基准。从安装边界来看，框架前部的伸出管段用于安装前防撞杠与前轮转向节固定座，两侧的横向管位预留了侧防护安装点，后部的管段直接对接后轴安装支架，所有安装位的孔位都可以根据实际选用的配件做适配调整，框架整体的离地间隙符合场地卡丁车的通过性要求，不会在常规铺装赛道行驶时出现托底问题。这类管式底盘的优势在于加工门槛低，不需要大型冲压设备，通过弯管设备与焊接设备就能完成制作，后期改装调整的灵活度高，使用者可以根据自身的动力配置、座椅尺寸需求对局部管位做微调，同时管材框架的抗冲击表现更好，在场地内发生低速碰撞时，框架可以通过管材的形变吸收部分冲击能量，降低对驾驶员的伤害风险，也能减少核心部件的损坏概率。
