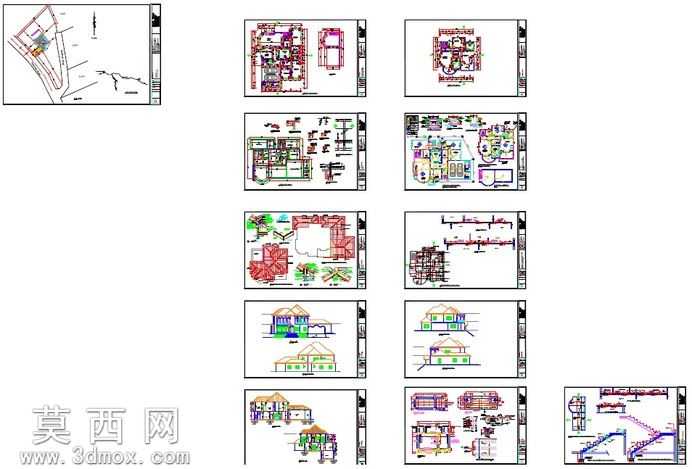

别墅建筑全套平面布局及施工设计图纸

本套图纸围绕独栋别墅的全流程建筑设计展开，依托三维建模软件完成整体空间的参数化搭建，首先从项目场地的总平面规划入手，精准还原用地红线范围、周边道路关系与建筑退让距离，明确建筑在场地内的朝向、出入口位置与室外场地的动线衔接。建模过程中严格遵循民用建筑设计规范，对建筑内部空间进行逐层拆解：首层平面重点梳理公共区域的功能分区，明确客厅、餐厅、厨房、公共卫生间与老人房的尺度边界，标注墙体定位尺寸、门窗洞口宽度与开启方向，同时梳理给排水点位的预留位置与强弱电线路的走向逻辑；二层平面聚焦居住空间的私密性规划，合理布置主次卧室、衣帽间、独立卫生间与书房的空间关系，优化动线避免公共区域与私密区域的交叉干扰；顶层平面结合屋面造型设计，明确露台范围、屋面排水坡度与防水构造的分层做法。在立面与剖面设计环节，通过三维模型的实时渲染预览，调整建筑外立面的材质搭配，确定外墙饰面、屋面瓦材、门窗框料的色彩与质感，同时通过剖面建模校验建筑层高、楼梯踏步尺寸、梁板结构高度的合理性，确保竖向空间的通行舒适度。针对施工环节的关键节点，图纸中细化了墙身大样、楼梯构造、门窗安装节点、屋面防水收头等细部构造，所有尺寸标注与构造做法均对应三维模型的实体结构，避免二维图纸中常见的尺寸冲突与构造错漏。设计过程中反复调整空间比例，在满足使用功能的前提下优化采光通风条件，通过三维视角的多轮预览，校验不同楼层的空间视野、外立面的比例协调性，确保最终输出的图纸能够直接指导现场施工，完整呈现从场地规划到细部构造的全维度设计逻辑，为后续的结构设计、室内装修与现场施工提供精准的二维参照依据。
