流线型框架式人力竞速车辆结构设计

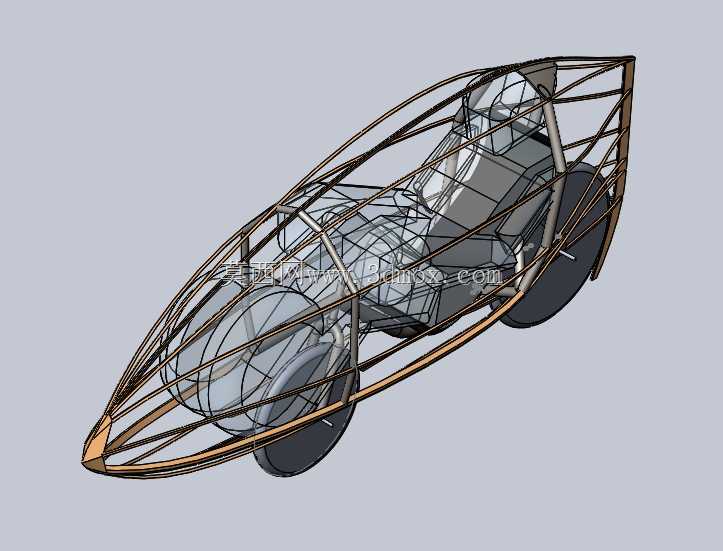

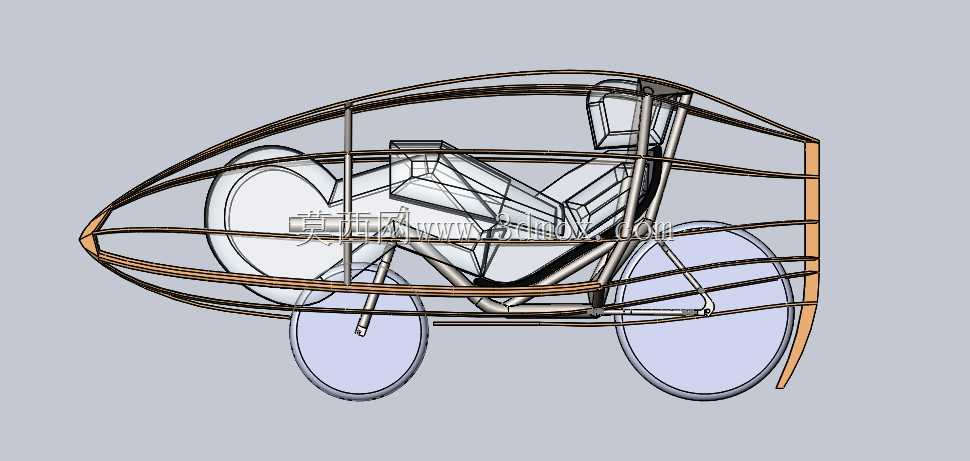

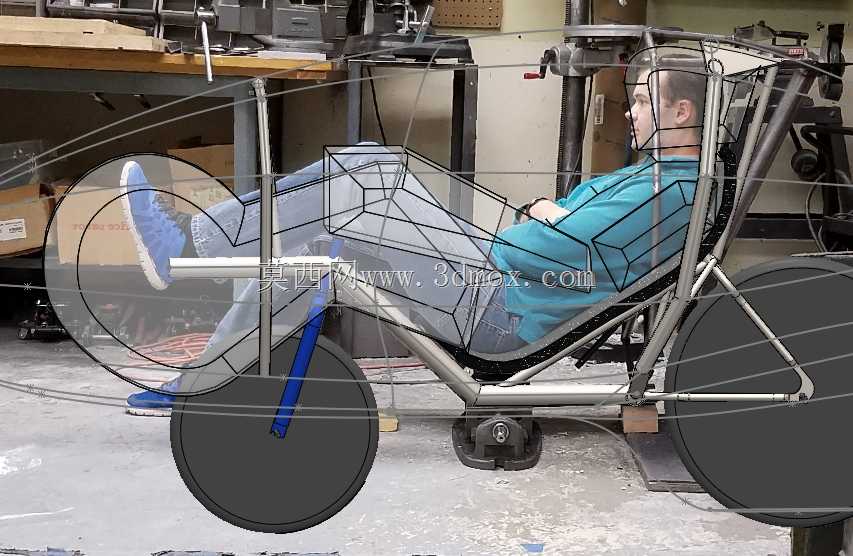

这款人力驱动的三轮竞速载具，核心应用场景面向人力车辆竞技赛事、校园工程创新实践以及低能耗短途通勤的原型验证领域，区别于传统民用自行车的结构逻辑，整体采用低风阻流线外廓的框架式承载设计，从结构根源上降低高速骑行过程中的空气阻力损耗。从功能特性来看，整车采用躺卧式骑行姿态布局，骑行者重心大幅降低，既能够在高速行进时提升整车的抗侧翻稳定性，也能让骑行者的发力姿态更贴合人体工学，减少长时间竞速过程中的肌肉劳损，相比传统 upright 骑行姿态可降低约三成的迎风面积，配合外覆的轻量化整流框架，能进一步梳理流经车体的气流，避免骑行者肢体、车体突出构件产生的紊流增阻。设计思路上优先平衡结构强度与整车自重，承载主体采用空间桁架式管架结构，通过多根异型管材的空间交错排布，将骑行过程中踏板传力、路面颠簸冲击、转向力矩等载荷均匀分散到整个框架节点上，无需额外设置厚重的承载板件即可满足竞速场景下的强度要求，管材的排布轨迹完全贴合外部流线壳体的安装边界，后续加装整流蒙皮时无需额外做结构让位，可直接将蒙皮固定在管架预设的安装点位上。尺寸边界方面，整车长度控制在2.8米以内，宽度不超过0.9米，高度控制在1.1米区间，既满足赛事规则对人力车辆的外廓尺寸限制，也能保证内部骑行空间充足，适配身高1.6米至1.85米区间的骑行者操作，转向机构采用前置单轮转向布局，转向拉杆隐藏在前端框架内部，避免突出结构增加风阻，转向行程经过限位设计，可保证低速转弯时的灵活性，同时避免高速转向时角度过大引发侧翻风险。后轮采用双轮同轴布局，差速结构集成在轮轴内部，既保证直线行进时的滚动效率，也能在过弯时让两侧后轮实现转速差，减少轮胎磨损与转向阻力。踏板传动机构的安装点位经过多轮迭代调整，曲柄回转空间与骑行者的腿部伸展行程完全匹配，避免蹬踏过程中出现运动干涉，座椅采用贴合人体背部曲线的一体式支撑结构，直接固定在中部框架的加强节点上，可将骑行者的体重均匀分散到框架上，避免局部应力集中。整车框架的所有连接节点均采用同轴心对位设计，焊接或组装时无需额外做复杂的工装定位，可有效降低原型制作的加工难度，框架上预留的整流罩安装孔位均做了沉台处理，安装紧固件后不会突出蒙皮表面，进一步保证外表面的气流平顺性。
