卡丁车车架底盘结构三维设计

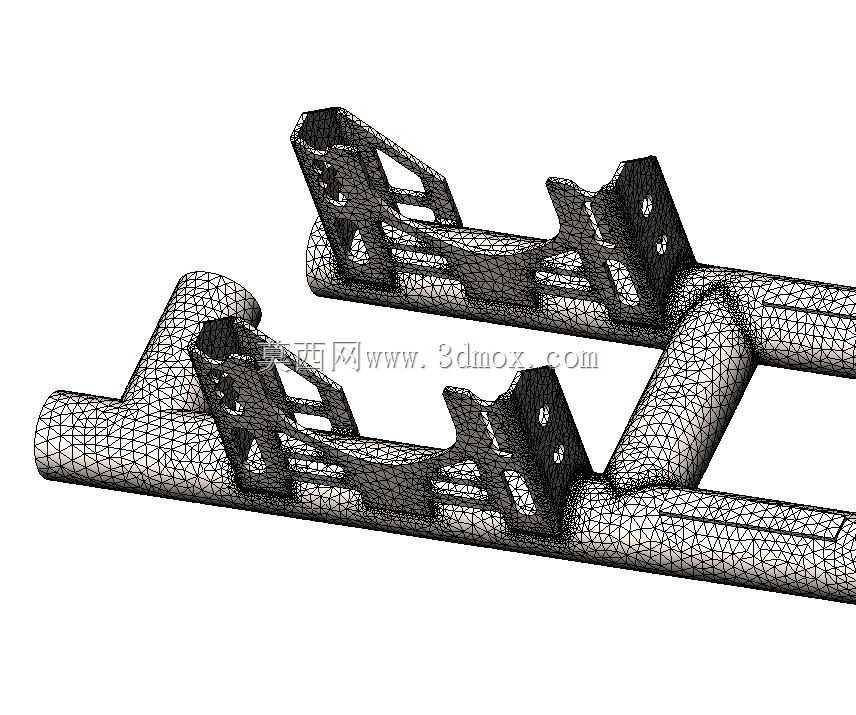

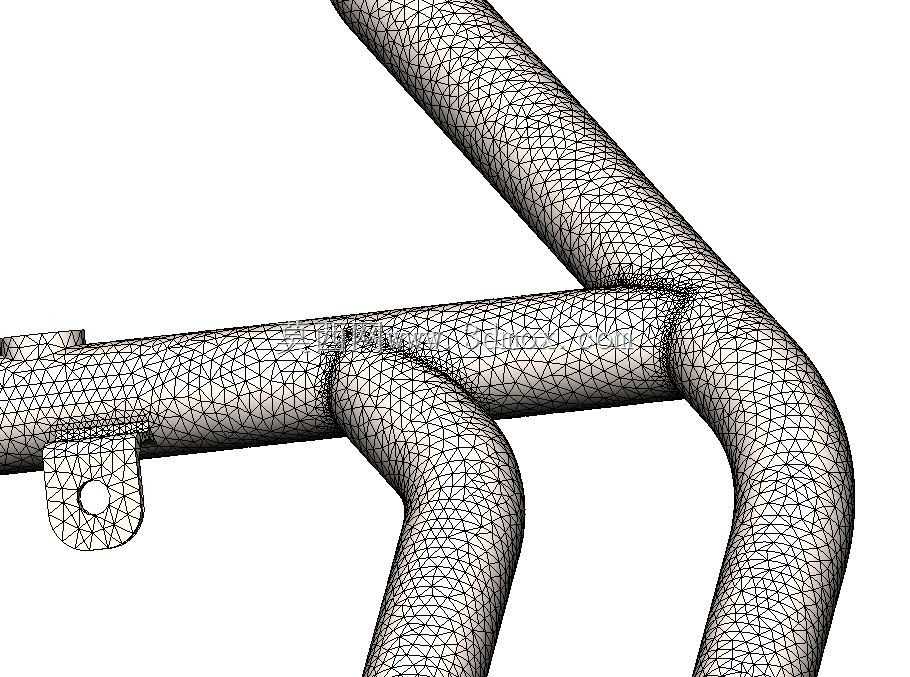

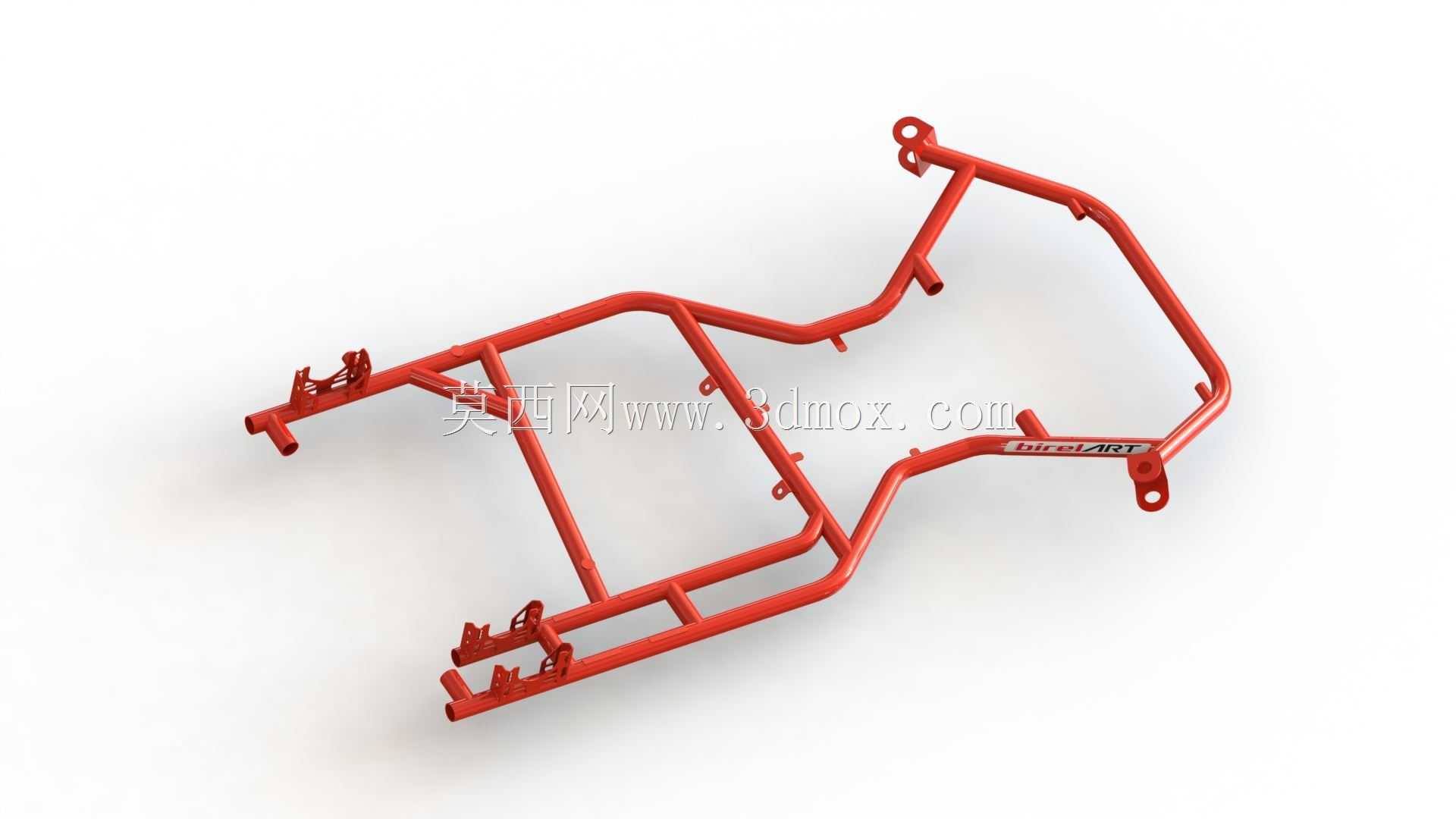

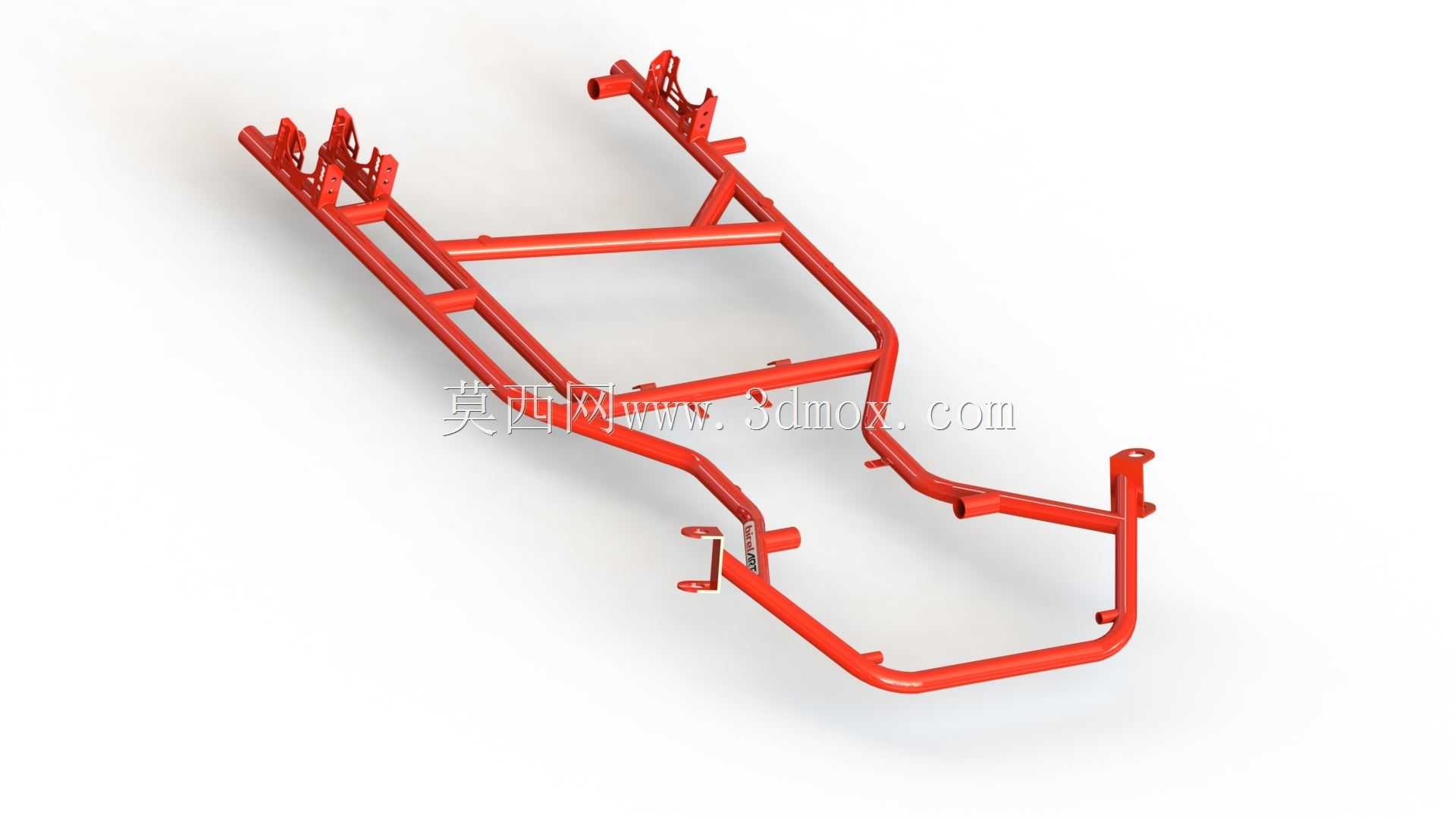

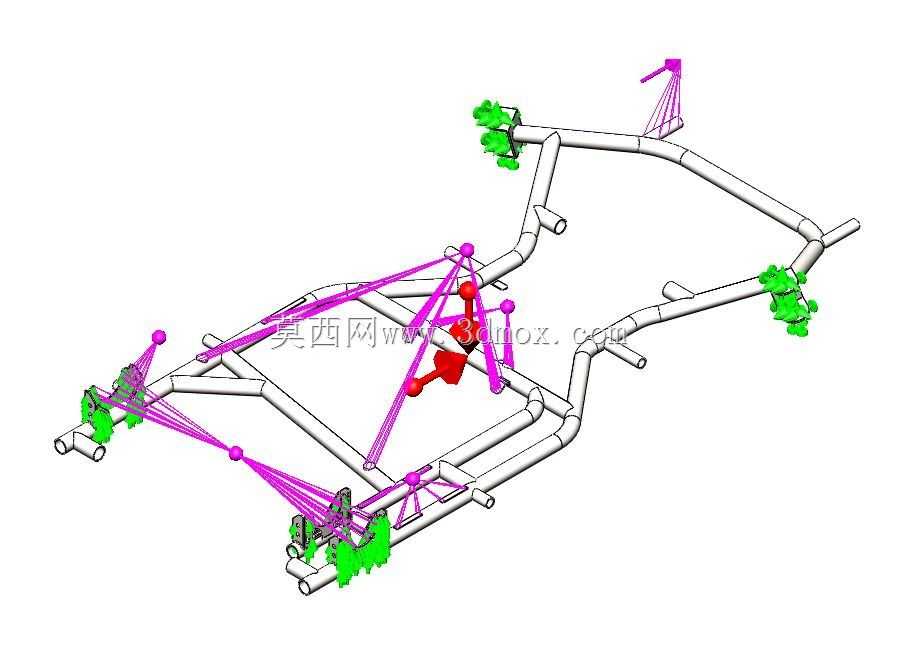

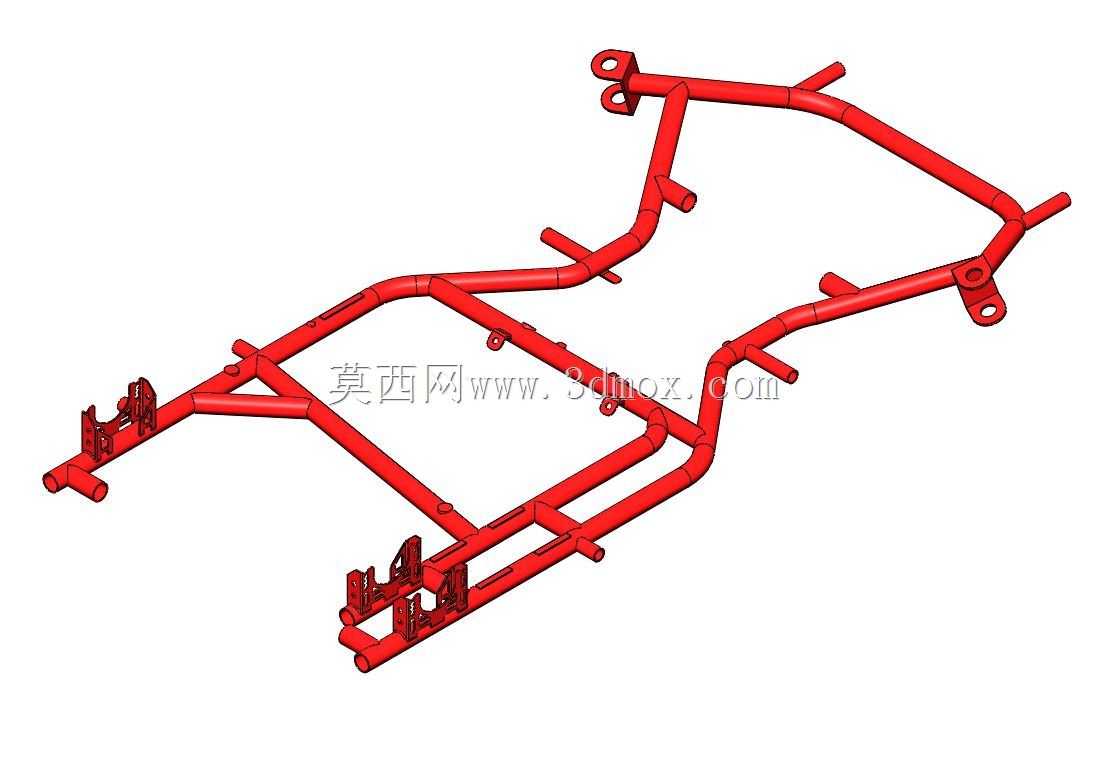

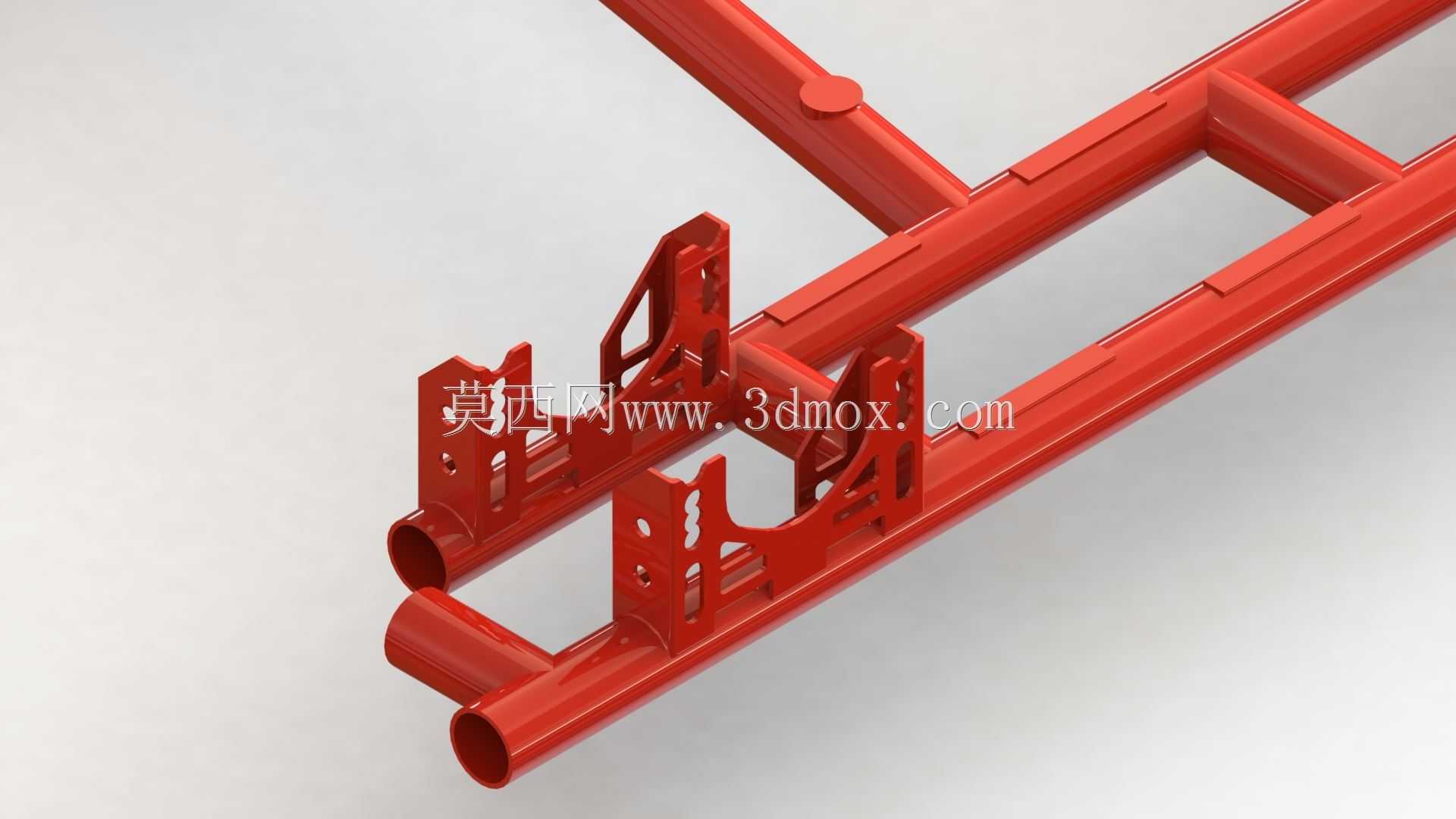

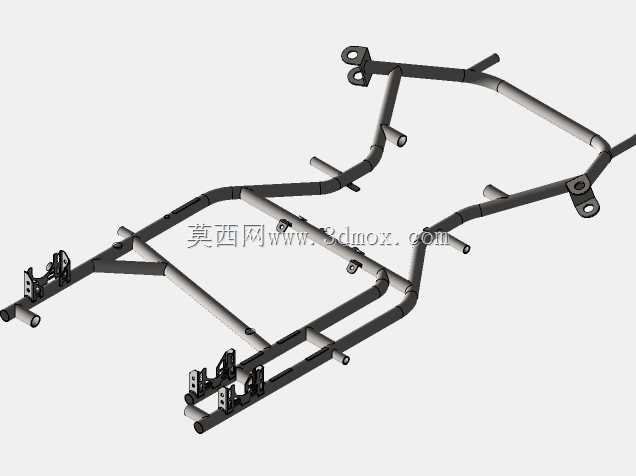

该卡丁车车架采用空间钢管桁架式结构设计，核心承载主体采用冷拔无缝钢管弯折后组焊成型，整体轮廓贴合卡丁车低趴、窄轮距的布局特性，横向宽度控制在1200mm-1300mm区间，纵向总长适配1600mm-1800mm的小型竞速卡丁车安装边界，车架底部离地间隙预留80mm-120mm，兼顾铺装赛道行驶的通过性与过弯侧倾控制需求。从实际应用场景出发，该结构主要面向场地竞速类卡丁车、娱乐休闲卡丁车的底盘开发需求，可直接作为底盘总装的承载基体，承担动力总成、转向系统、悬架摆臂、座椅、防撞结构的全部安装定位功能。设计阶段优先考虑了受力传递路径的合理性：前部钢管结构直接集成前悬架安装支座，预留了转向机、转向拉杆的安装点位，支座位置通过多根斜向钢管与主纵梁连接，将制动、转向过程中的冲击载荷分散传递至整个桁架结构，避免局部应力集中；中部座舱区域采用环形封闭钢管框架，两侧设置防撞加强梁，既为驾驶员预留足够的腿部、躯干操作空间，也能在发生侧面碰撞时通过结构变形吸收冲击能量；后部结构直接延伸出动力总成安装支架，适配单缸汽油机或电动动力单元的安装孔位，后悬架安装点通过交叉布置的紫色斜拉撑杆与主框架连接，大幅提升加速、制动工况下的结构刚性，减少车架形变对悬架定位参数的影响。结构设计过程中同步考虑了各系统的安装干涉问题：转向柱的过孔位置、制动管路的走管空间、座椅安装的调节滑槽预留位都在三维结构中做了避让，悬架上下摆臂的安装点坐标经过运动学校核，保证轮跳过程中前束、外倾参数的变化量处于合理区间，可直接用于直线行驶、弯道转向、紧急制动等工况的动力学仿真验证。外露的绿色安装支座统一采用机加工件焊接定位，所有安装孔位的同轴度、位置度公差在建模阶段做了基准统一，减少后续生产组焊时的工装调整难度，钢管弯折处的圆角半径统一适配常规弯管机的加工能力，无需特殊定制模具即可完成生产下料。
