轻量化管式车架风筝牵引童车结构设计

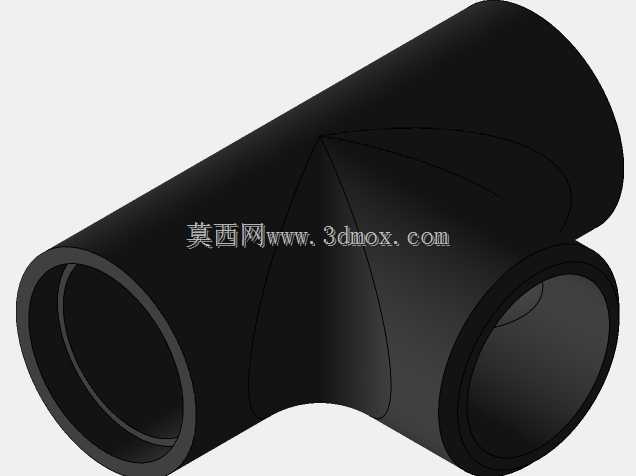

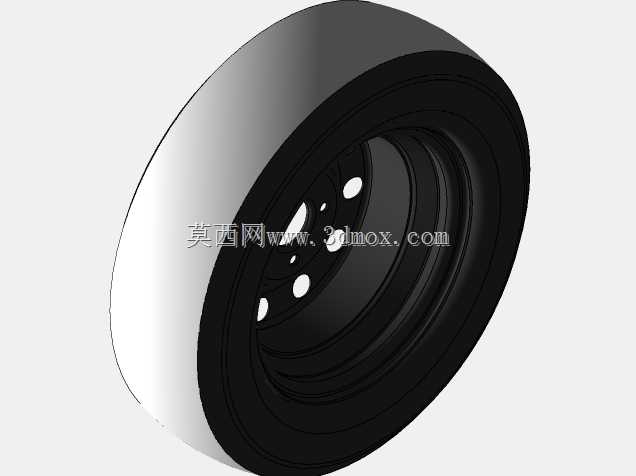

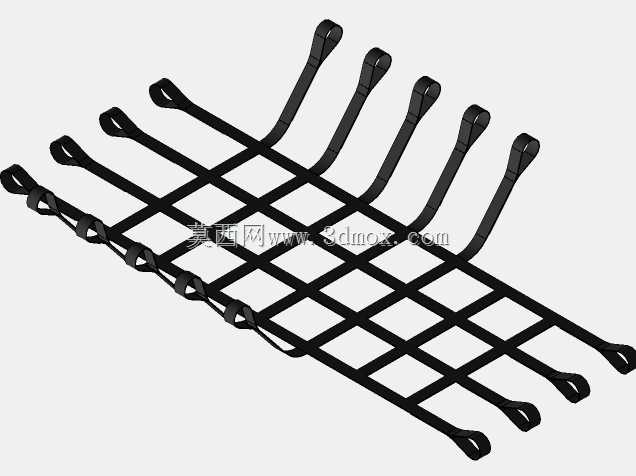

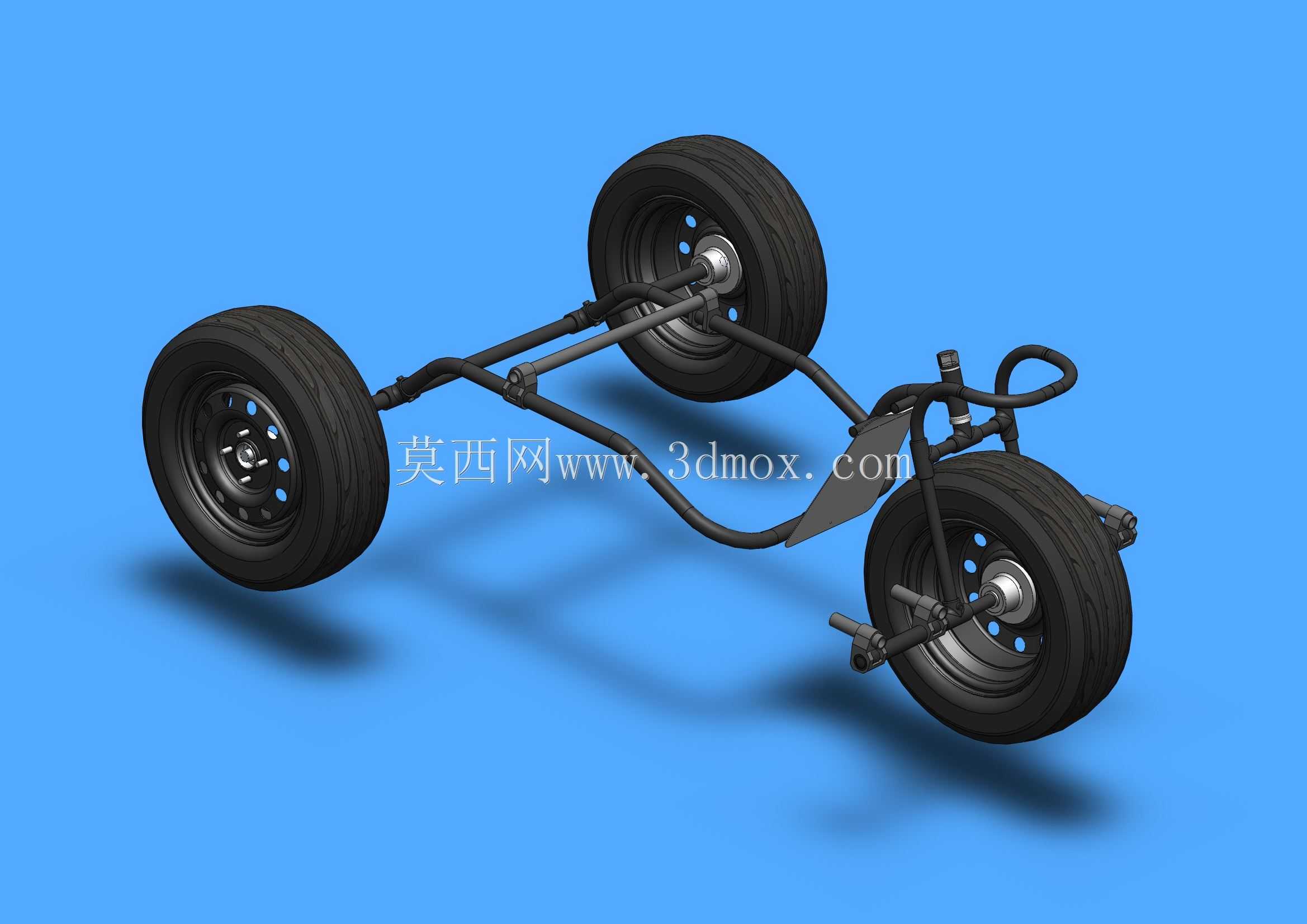

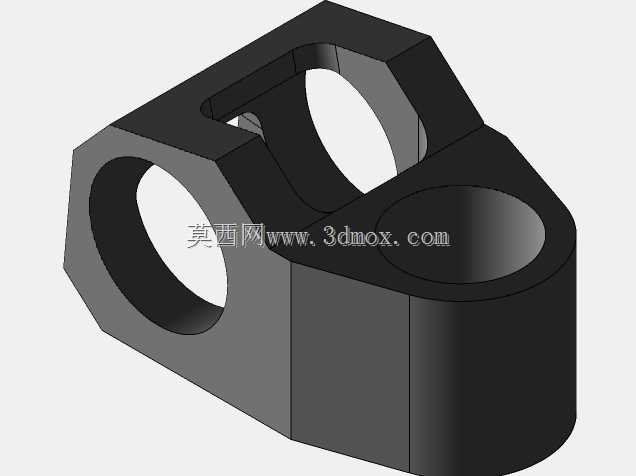

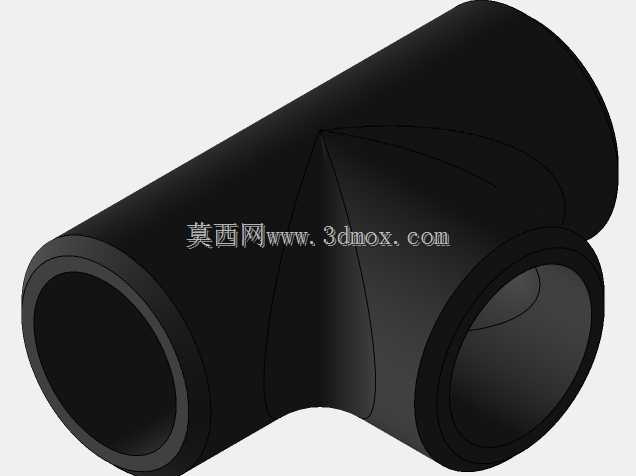

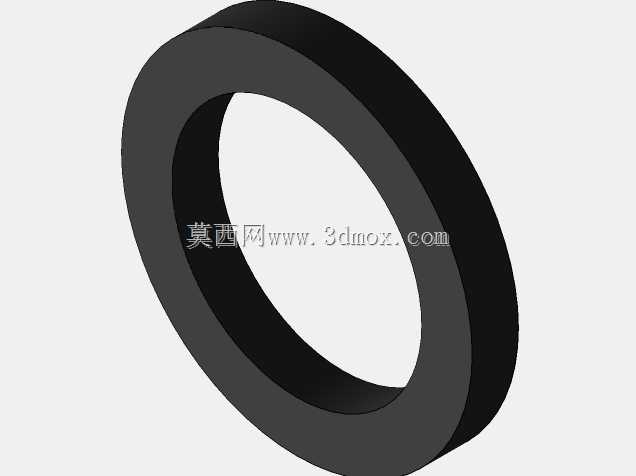

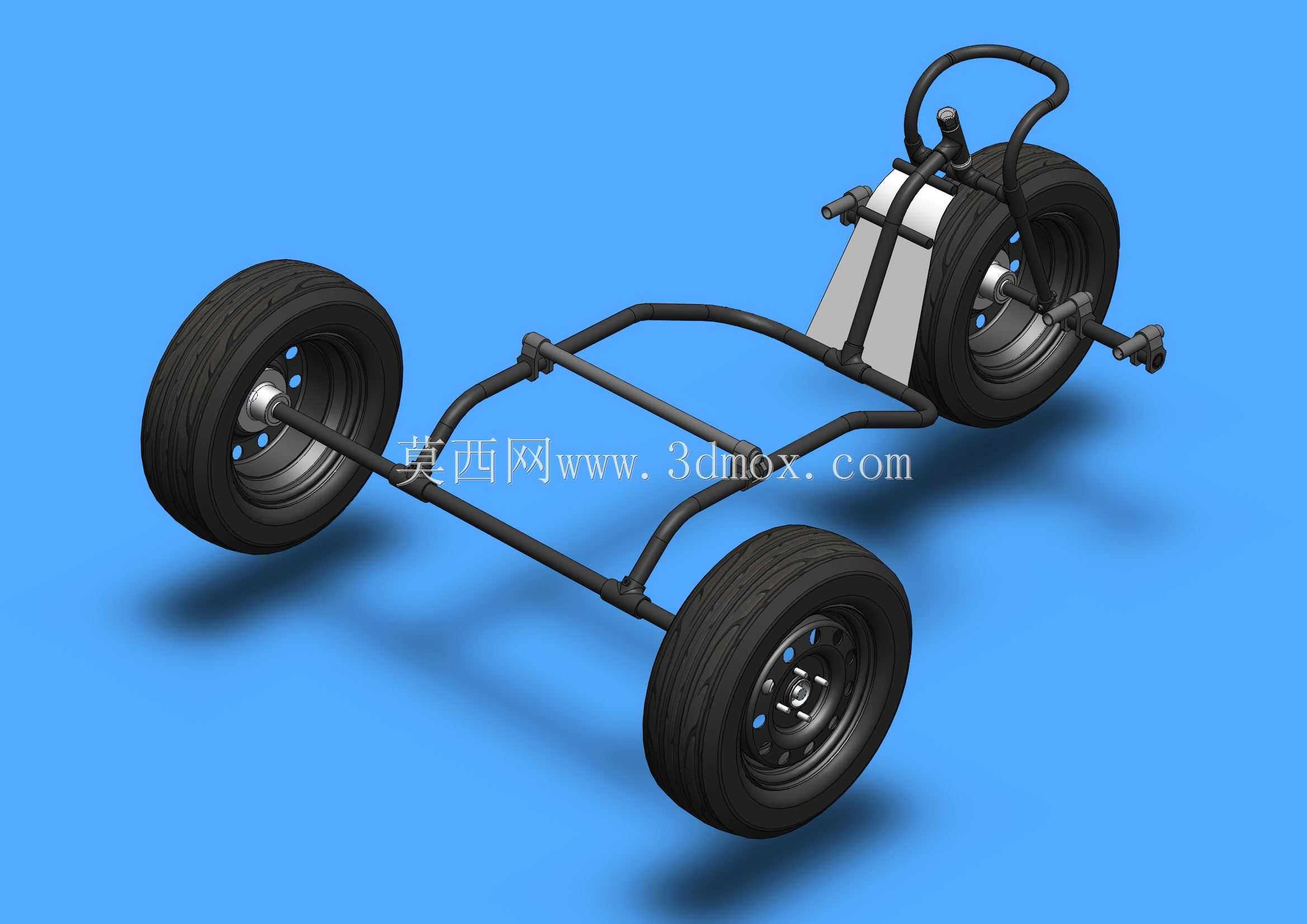

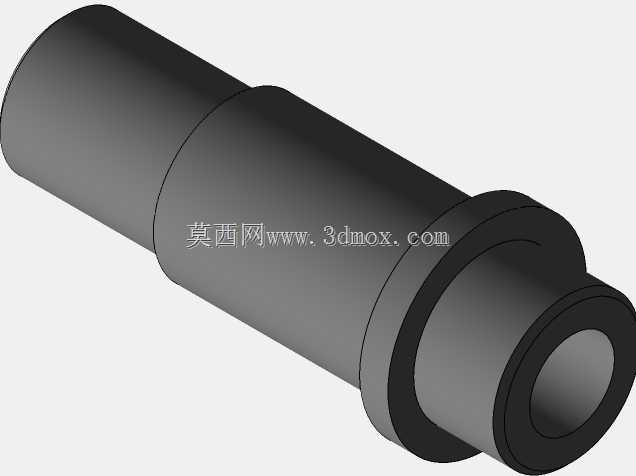

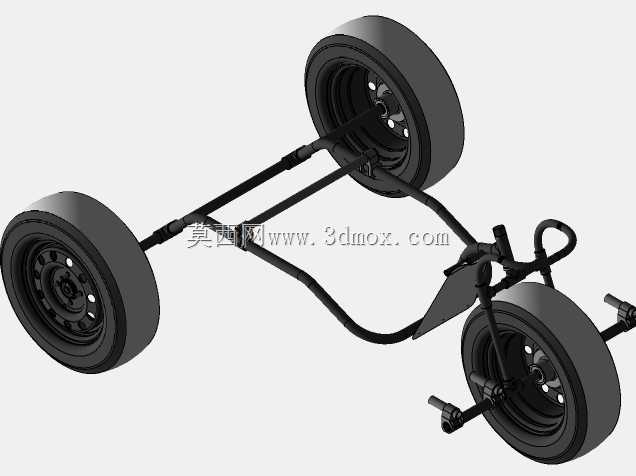

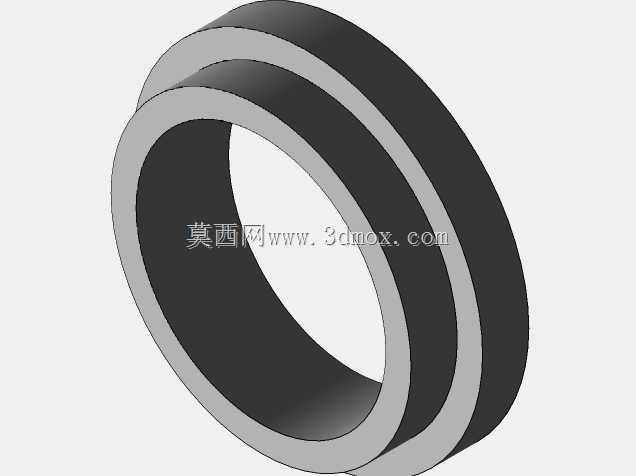

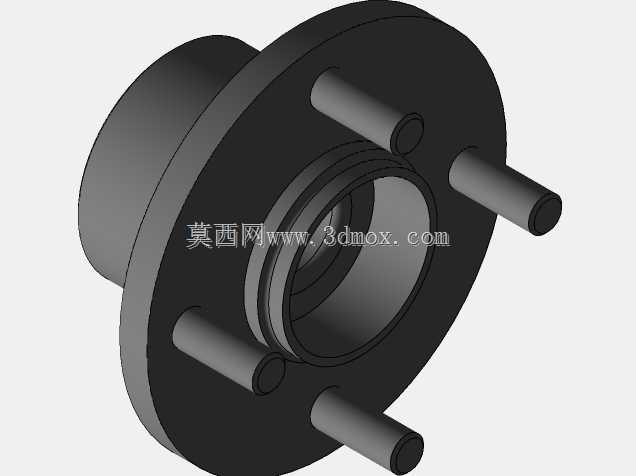

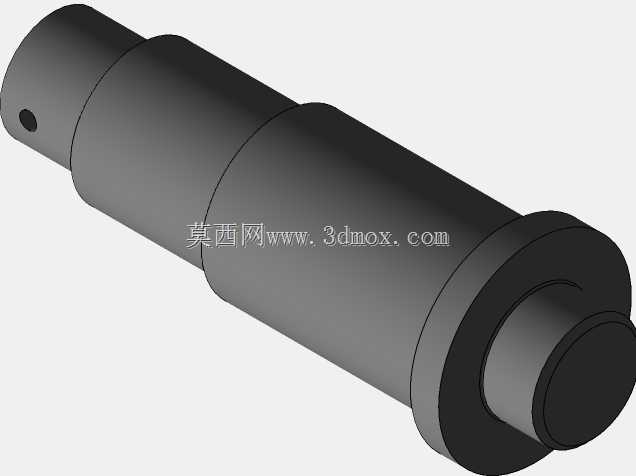

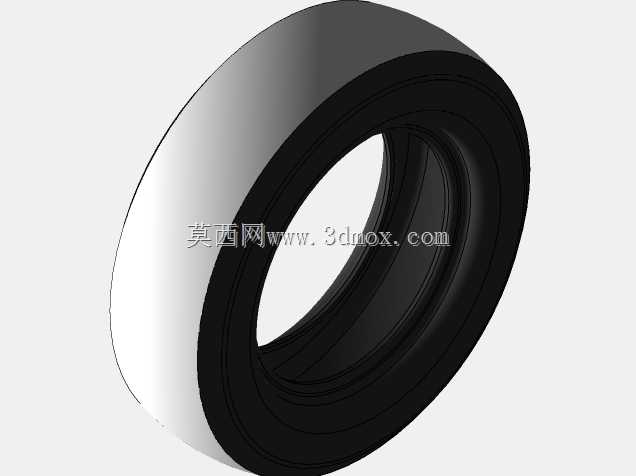

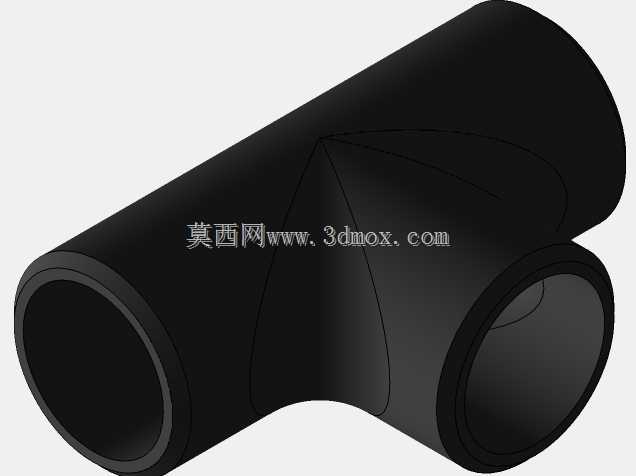

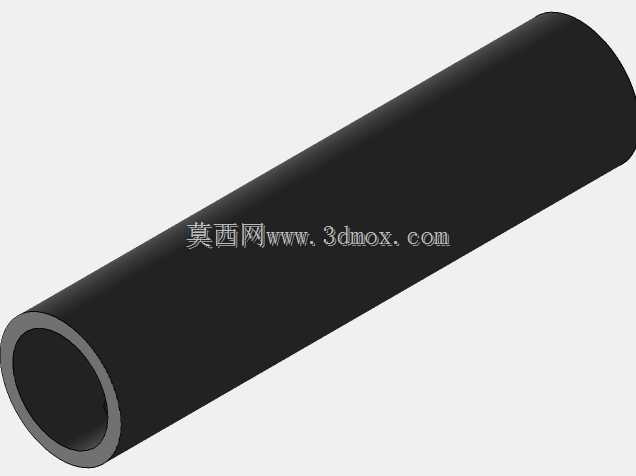

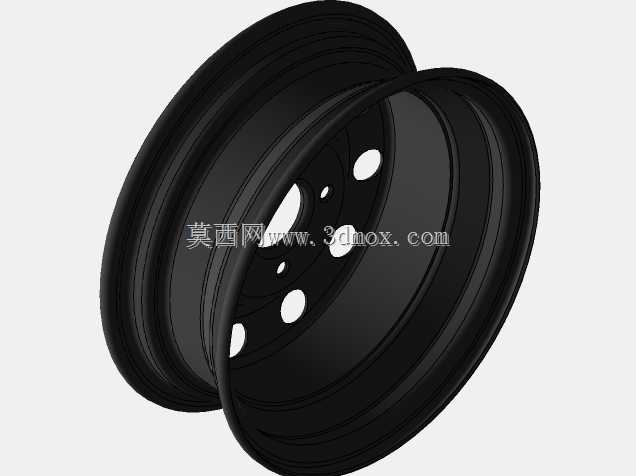

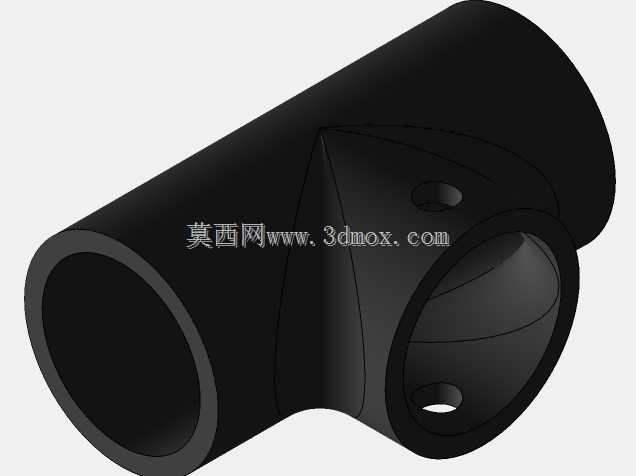

该载具针对户外开阔平地的休闲牵引场景设计，核心适配风筝牵引的低速滑行使用需求，整体采用无动力管式桁架结构，完全依靠外部牵引力实现行进，无需额外配置动力单元，整体结构做了极致轻量化处理，适配低龄使用者的操控能力与载重需求。车架主体采用圆管弯折焊接成型的空间桁架结构，摒弃了传统童车的封闭式钣金壳体设计，通过多段弯管的空间排布实现抗弯抗扭性能平衡，管材连接处采用相贯线贴合焊接工艺，减少应力集中点，整体车架无多余冗余结构，在保证结构强度的前提下尽可能降低整备质量，降低牵引过程中的拖拽阻力。轮组部分采用小直径充气橡胶轮胎搭配钢制轮毂，前后轮距经过针对性匹配，前轮采用单轮转向布局，转向枢轴设置在前部车架延伸段，转向结构无复杂助力部件，依靠牵引方向的牵引力自然带动前轮调整行进方向，转向限位结构做了角度限制，避免大角度转向引发侧翻风险；后轮采用同轴双轮布局，轮轴直接固定在车架后部的横向管段上，无差速结构，适配低速滑行的使用场景，降低结构复杂度与维护成本。车架前部设置了牵引连接点位，点位位置经过重心匹配，位于整车纵向中心线上，高度与常规风筝牵引绳的手持高度适配，避免牵引时出现车头抬升或者下压的异常受力；车架上部设置了简易的环形防护握把，可供使用者抓持维持身体平衡，握把表面做了防滑包覆处理，握持位置符合低龄使用者的手臂自然伸展角度。整车的安装边界充分考虑了家用组装与零部件替换需求，轮组与车架的连接采用标准紧固件，无需专用工具即可完成轮组的拆卸更换，车架各管段的弯折半径统一，加工时无需定制特殊弯折模具，可通过常规弯管设备完成管材成型，适合小批量制作与个人DIY加工。在结构安全设计上，整车的离地间隙经过反复校核，既保证在平整草地、硬化铺装路面通行时不会出现底盘剐蹭，也避免离地间隙过高导致整车重心抬升引发侧翻，车架所有管材的端部都做了圆弧收边处理，不存在尖锐突出结构，所有外露的紧固件端头都做了沉头或者包覆处理，避免使用过程中出现剐蹭划伤。该结构的设计思路完全围绕风筝牵引的特定使用场景展开，没有照搬常规电动童车或者脚踏童车的底盘结构，所有结构设计都服务于低速牵引滑行的核心需求，在结构复杂度、整备质量、安全性能三者之间做了最优平衡，既可以作为个人DIY休闲载具的结构参考，也可为同类型无动力牵引休闲载具的结构设计提供参数参照。
