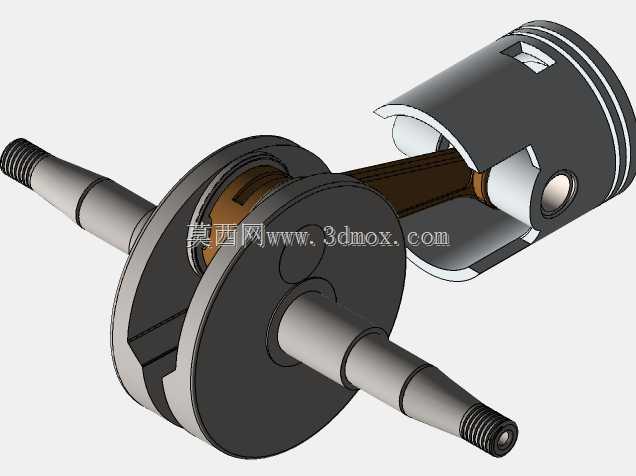

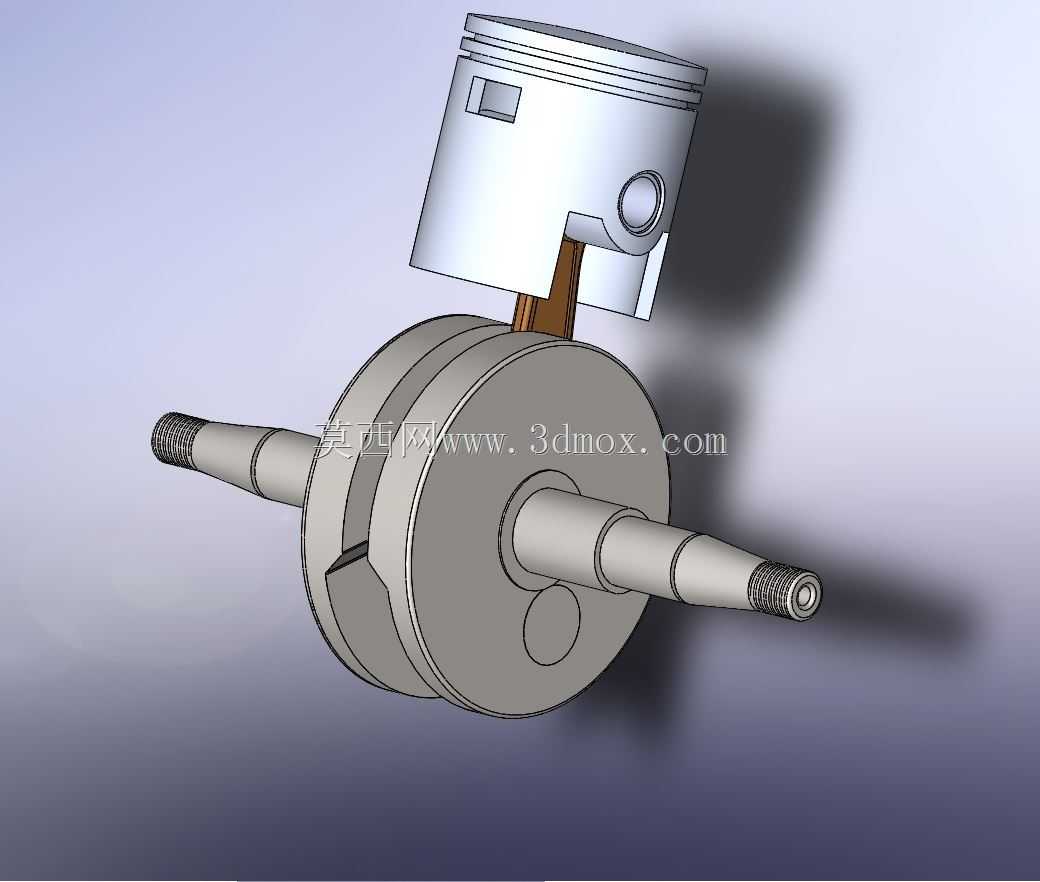

Zanella70cc二冲程发动机曲柄活塞组件

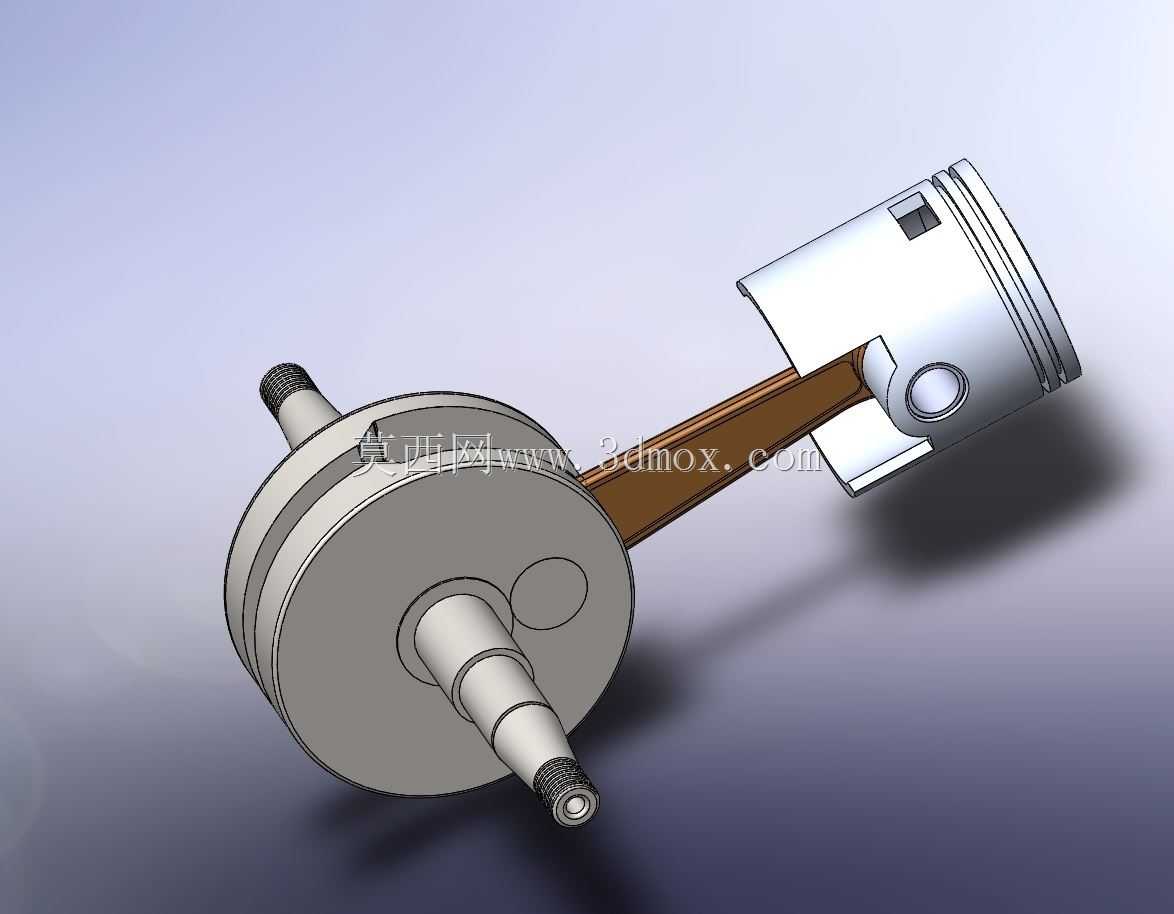

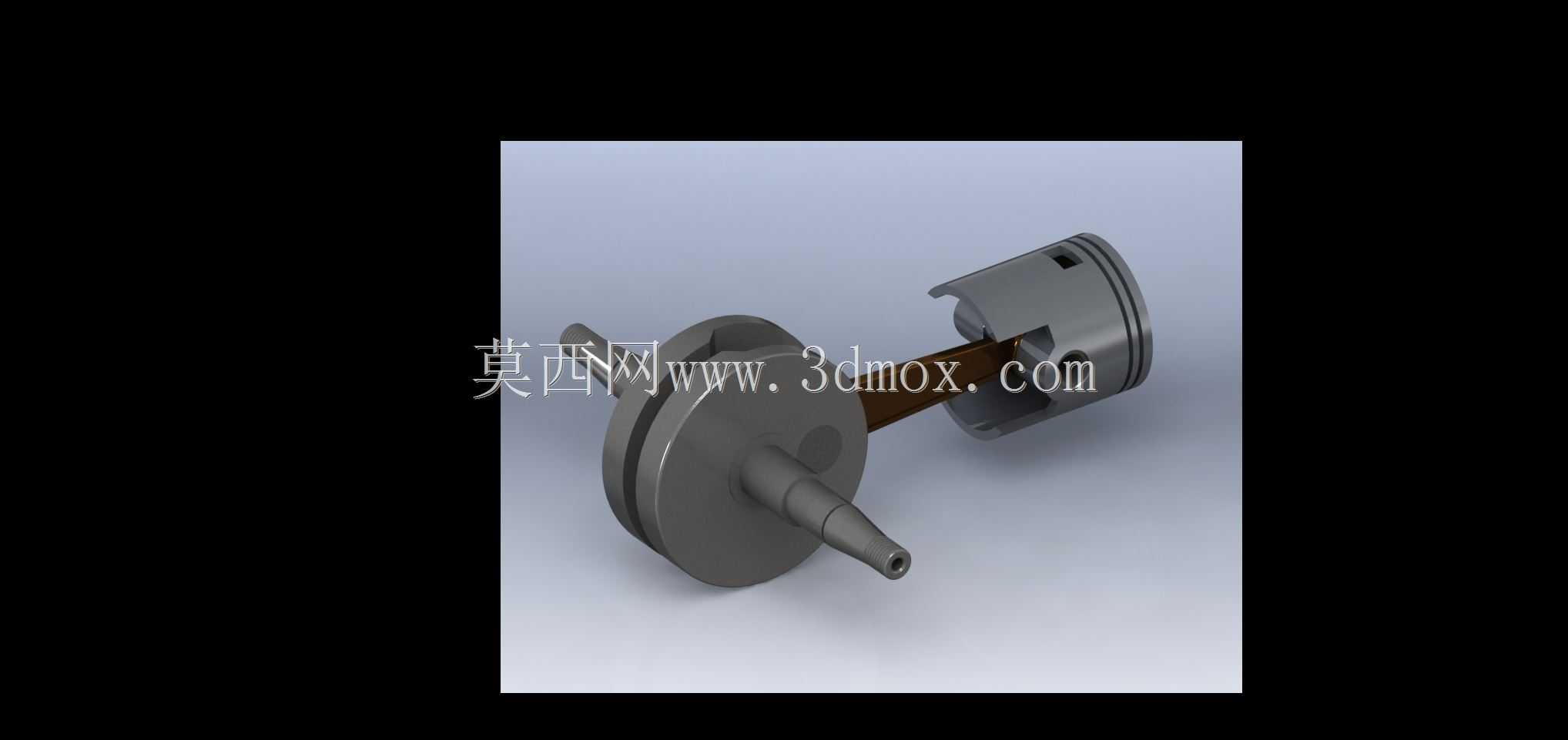

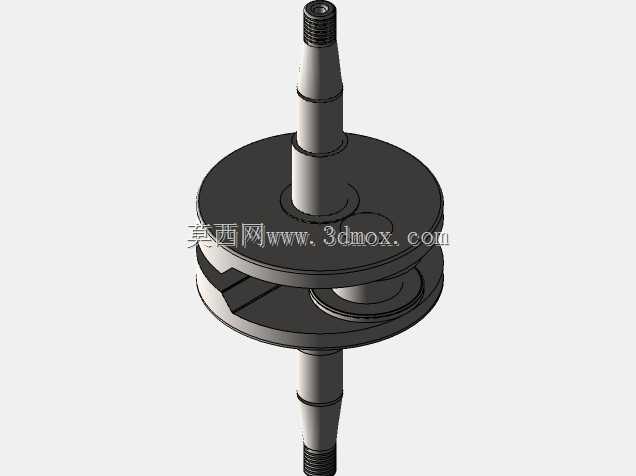

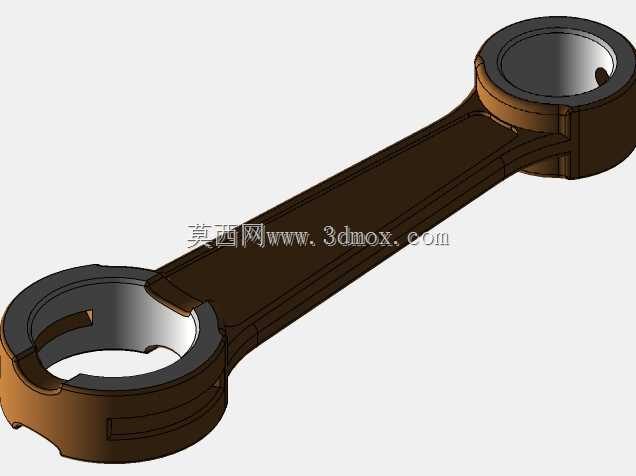

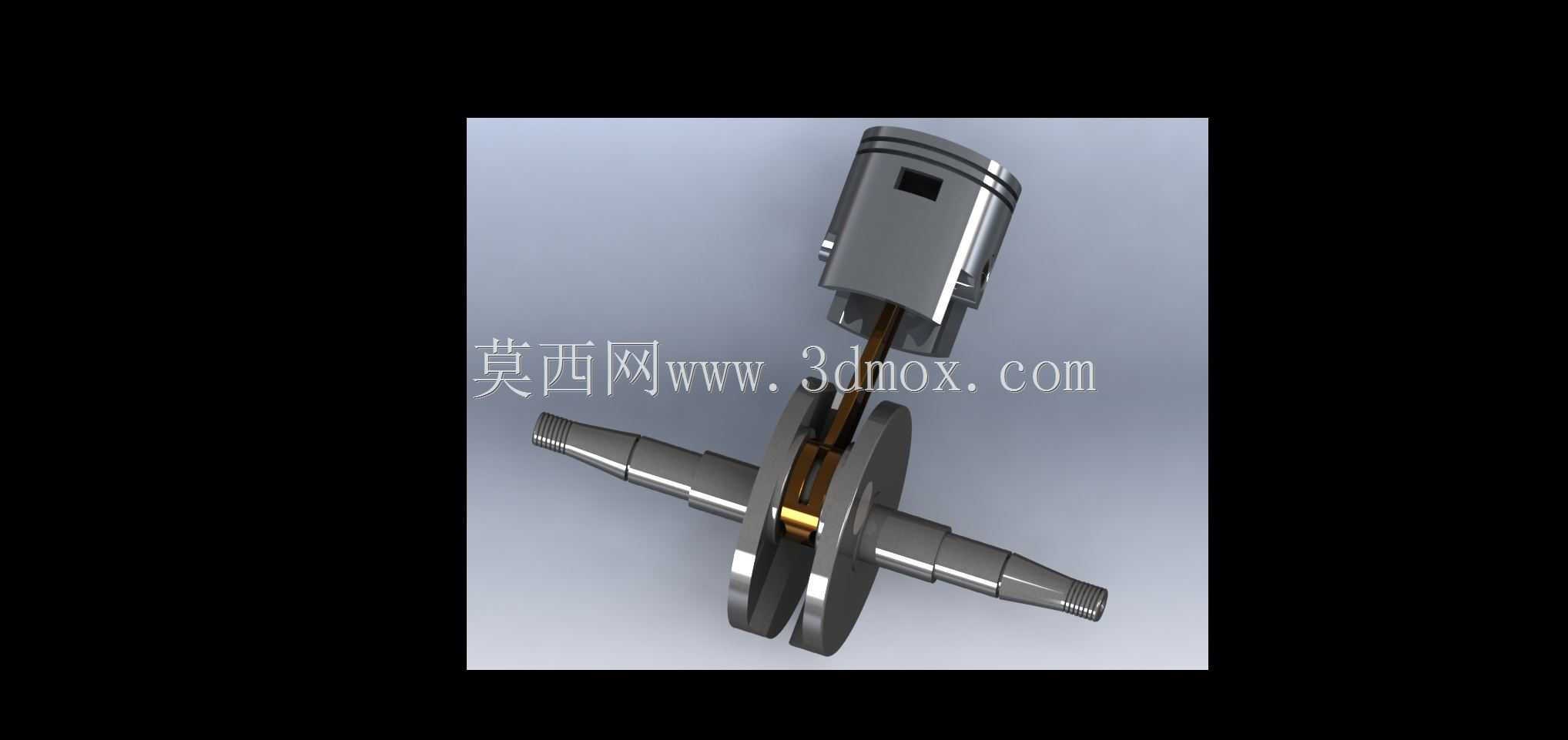

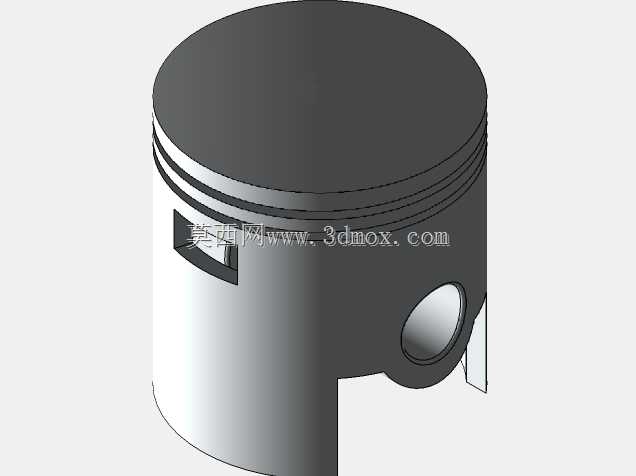

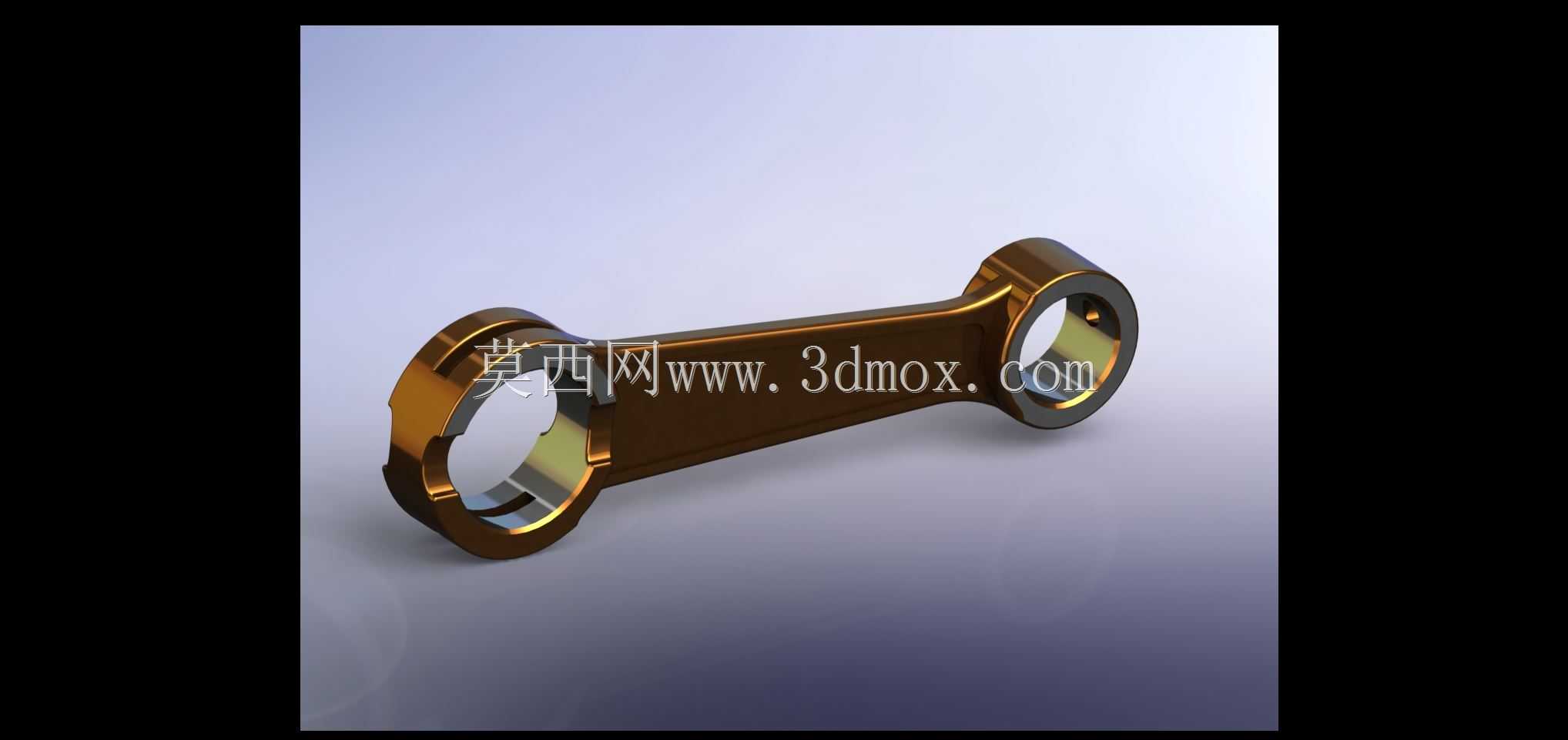

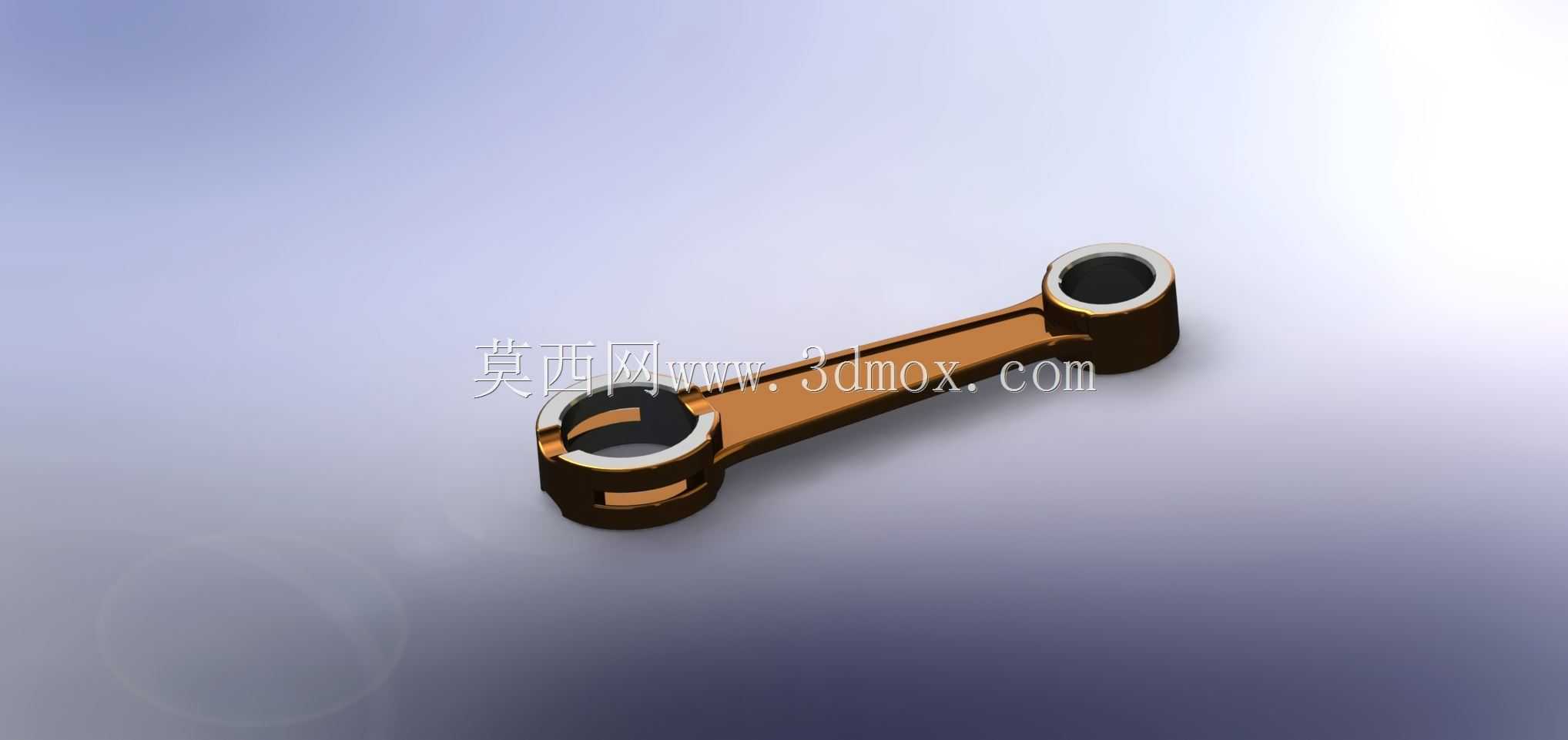

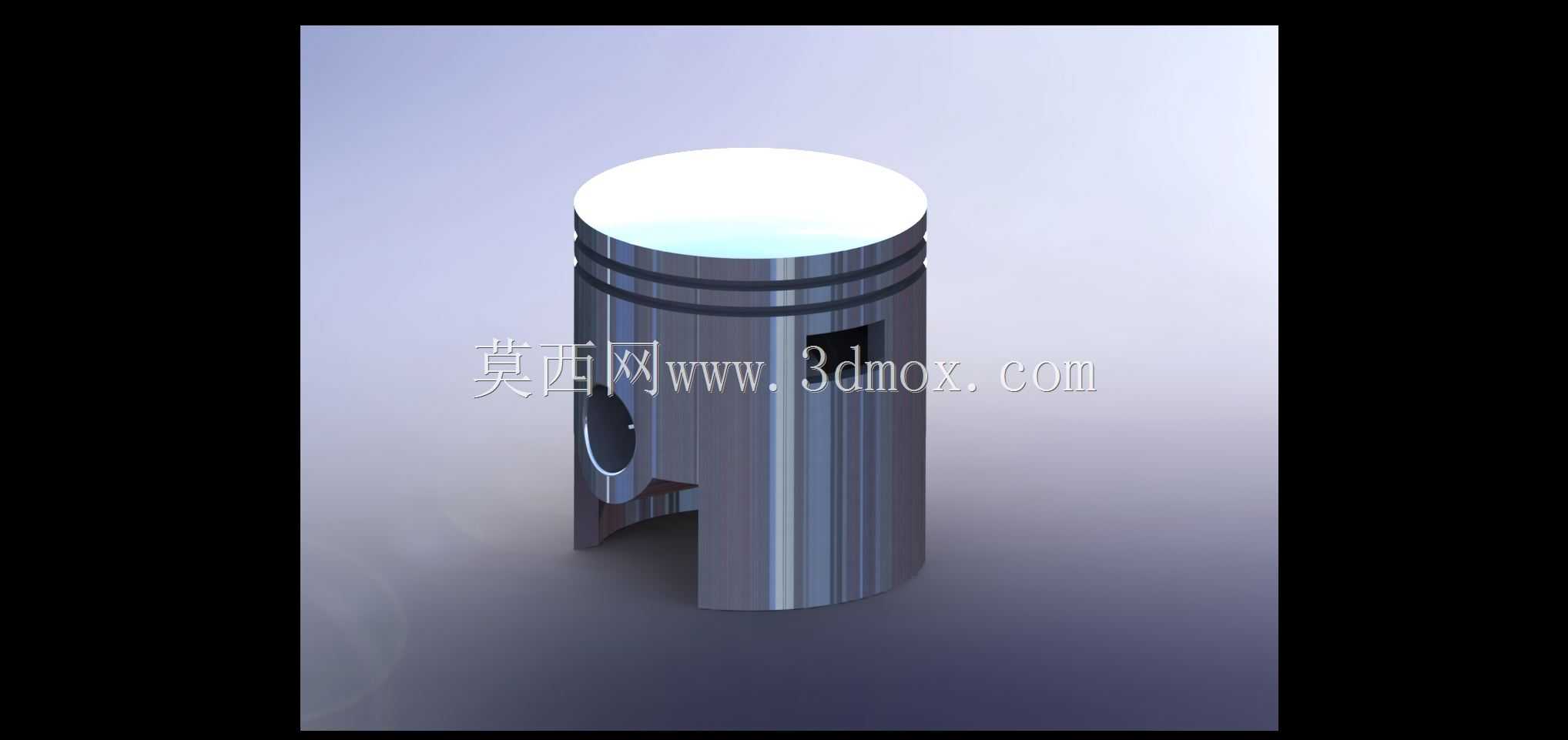

这套曲柄活塞组件适配小排量二冲程动力单元，常见于轻型越野摩托、迷你代步机车以及小型通用动力机具的动力输出端，是二冲程内燃机完成热能转换的核心运动部件。从结构设计来看，活塞采用裙部微椭型线设计，销座位置做了局部加厚处理，对应活塞环槽预留了两道气环安装位，适配二冲程发动机扫气阶段的气密需求，活塞顶面的凹坑造型匹配缸头燃烧室形状，能够在压缩行程末端形成合理的挤流效果，优化混合气燃烧效率。连杆采用分体式大头结构，大头轴瓦位置预留了滚针轴承安装空间，小头通过活塞销与活塞销座铰接，杆身截面做了工字型优化，在保证往复运动刚度的前提下尽可能降低往复惯量，适配高转速工况下的动平衡要求。曲轴采用组合式曲柄结构，左右曲柄销通过过盈压装与曲柄臂连接，两端输出轴加工有细牙螺纹段，用于安装磁电机转子与传动离合器组件，曲柄臂上的平衡块按照活塞连杆组件的往复惯量做了偏心配重设计，能够抵消高转速下的一阶往复惯性力，降低整机运行振动。安装边界方面，曲轴两端轴颈的同轴度公差控制在0.02mm以内，活塞裙部最大外径与对应缸径的配合间隙预留0.03-0.05mm，满足热态下的膨胀余量，连杆大头与曲柄销的配合间隙控制在0.015-0.025mm，保证高速运转下的润滑膜形成。实际应用中，这套组件直接决定发动机的压缩比稳定性与动力输出平顺性，设计阶段需要反复校核往复运动件的惯量匹配，避免出现高转速下的曲柄臂疲劳开裂、活塞敲缸等问题，同时活塞销孔的偏移量设置也经过反复验证，能够在活塞换向阶段降低裙部对缸壁的侧向冲击，延长缸体使用寿命。扫气口对应的活塞裙部开口位置做了倒角处理，避免活塞往复运动时遮挡扫气通道，保证二冲程发动机的换气效率，曲轴输出端的螺纹段长度经过匹配计算，既保证离合器锁紧后的轴向定位可靠，也不会出现螺纹过长干涉离合器内部结构的问题。
